La mayoría de los portátiles asequibles que se venden hoy en día vienen con paneles IPS sRGB al 60% o, peor aún, con paneles TN, igual que hace cinco o seis años. Las pantallas AMOLED y las IPS de alta frecuencia de refresco siguen siendo una característica exclusiva de los portátiles que cuestan al menos 700 dólares (siendo realistas, estamos hablando de 1.000 dólares o más).
Hay algo que tienen en común un panel TN 768p barato, un panel IPS 1080p decente y un impresionante panel OLED 2160p. Es la interfaz. La gran mayoría de los paneles para portátiles lanzados en los últimos 10 años utilizan la interfaz eDP tanto para datos como para alimentación. Esto significa que uno puede deshacerse de la terrible pantalla con la que venía el portátil por una opción mejor que es más agradable a la vista y que potencialmente permite usos adicionales (como la edición de fotos) que antes no eran viables.
Para poder hacer la elección correcta, hay que conocer varias diferencias importantes entre los distintos paneles. Los paneles que utilizan la interfaz eDP difieren en muchos aspectos, entre ellos (pero no exclusivamente):
- La tecnología subyacente y la especificación de la interfaz eDP
- Tamaño diagonal, resolución, frecuencia de actualización, tipo de superficie
- Cómo se sujetan
- Brillo, relación de contraste, profundidad de color (léase cobertura del espacio de color)
- Compatibilidad con la entrada táctil
- Para qué se diseñaron
El último punto es el más sencillo de entender y apreciar. Los paneles fabricados para portátiles deben ser ligeros, finos y de consumo moderado, mientras que un panel diseñado para un televisor tiene que ser luminoso y de gran superficie.
Tecnología: Evitar TN, cuidado con AMOLED
La mayoría de los portátiles que se encontrarán en las estanterías de las tiendas en mayo de 2023 tienen paneles IPS (o similares a IPS) de 60 Hz. La tecnología IPS permite unos ratios de brillo y contraste decentes, una reproducción precisa del color, amplios ángulos de visión y frecuencias de actualización razonablemente rápidas, al tiempo que mantiene el consumo de energía bastante bajo. La mayoría de los paneles IPS diseñados para su uso en portátiles incorporan una entrada DisplayPort integrada (eDP) de 30 patillas y dos canales, mientras que los paneles con una resolución superior a 1920x1200 suelen emplear una conexión eDP de 40 patillas con 2 o 4 canales de datos.
Las pantallas TN y VA deben evitarse. Son inferiores a las pantallas IPS en casi todos los aspectos y, sin embargo, cuestan casi lo mismo. Apple por ejemplo, dejó de vender su último MacBook con pantalla TN en 2018.
Las pantallas basadas en AMOLED son conocidas por sus excelentes ratios de contraste, su cobertura casi total de los espacios de color NTSC y P3, su compatibilidad con HDR y otras ventajas. Estas ventajas no son gratuitas, ya que estas pantallas requieren un mayor ancho de banda y mucha más energía que sus homólogas IPS. Además, los paneles AMOLED son bastante caros. Un buen panel IPS puede adquirirse por unos 70 dólares, mientras que la pantalla AMOLED más barata de Samsung para portátiles (13,3 pulgadas, 1920x1080) cuesta el doble.
Samsung es básicamente la única empresa que ofrece una amplia gama de paneles AMOLED para portátiles. El gigante coreano produce actualmente varias pantallas AMOLED de 1080p con diagonales de 13,3 y 15,6 pulgadas; éstas emplean conexiones eDP de 2 canales y 30 pines. Las opciones de mayor resolución (2880x1800, 3840x2160, etc.) utilizan la conexión eDP de 4 canales y 40 patillas.
Al igual que HDMI, la interfaz DisplayPort se diseñó para ser compatible con versiones anteriores. Por lo tanto, es probable que no haya problemas para conectar un panel con especificaciones eDP 1.4 a un portátil que tenga un puerto eDP 1.3 en su placa base, y viceversa. Hay que tener cuidado con los paneles AMOLED de resoluciones superiores a 1920x1080 y los paneles IPS de resoluciones superiores a 3200x1800; muchos de ellos requieren modos especiales de compresión de datos con los que es poco probable que sean compatibles los portátiles lanzados antes de 2016. Aún hay que tener más cuidado si quieres hacerte con un panel de alta frecuencia de refresco (por ejemplo, 1080p 240 Hz). La mayoría de estos paneles requieren una tarjeta gráfica moderna GeForce GTX o GeForce RTX para funcionar correctamente. Si tienes un portátil de más de cinco años, o un portátil de gama realmente baja, lo mejor sería que limitaras tu búsqueda de un panel mejor únicamente a las opciones con especificaciones eDP 1.2.

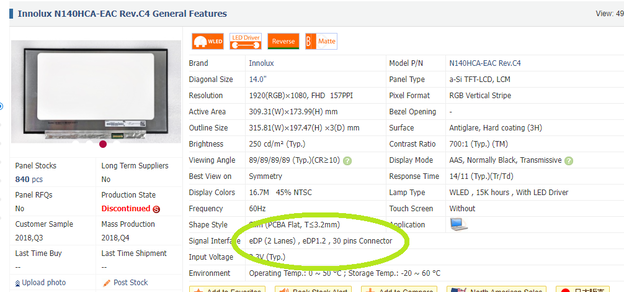

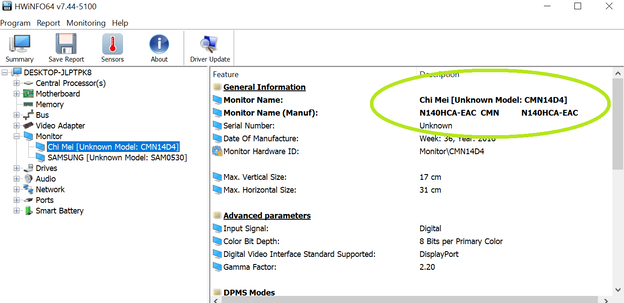

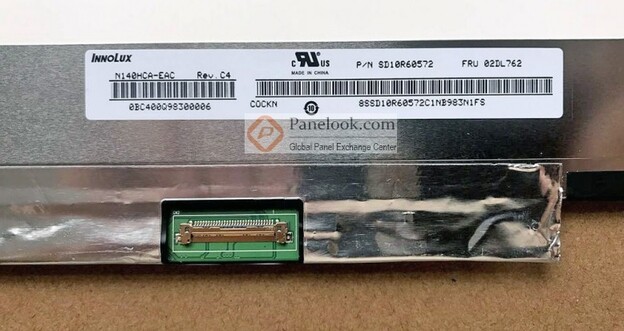

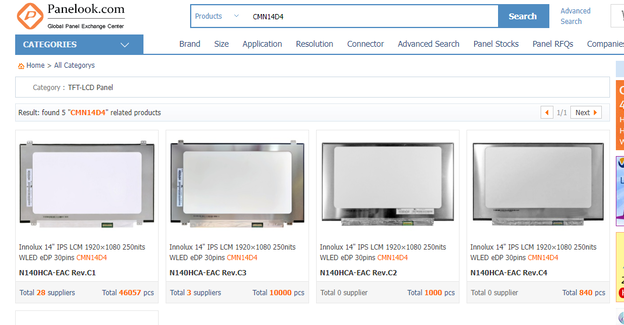

Para hacerte una idea de qué interfaz utiliza el panel que tienes, descarga HWiNFO. Este será el punto de partida para su futura investigación. Una vez que tenga el nombre del panel, podrá buscar sus especificaciones; Panelook es el sitio adecuado para ello. También puedes arrancar el panel original de la tapa para buscar una pequeña pegatina con el número exacto del modelo. Ten cuidado de no dañar el panel al desmontar la tapa; en YouTube encontrarás guías breves para la mayoría de portátiles. Como referencia, la mayoría de las tapas de pantalla constan de una tapa real sobre la que se asienta la pantalla, junto con la cámara web, y un marco de plástico que se asienta sobre la pantalla, sujetándola por los bordes. (¿Un sándwich? ¿Alguien ha dicho sándwich?) Otra cosa son las pantallas táctiles de los portátiles, en las que el cristal se coloca de borde a borde sobre el panel y todo está pegado; preferiríamos no meternos con ese tipo de pantallas.
Tamaño diagonal, resolución, frecuencia de actualización, tipo de superficie
Los tamaños de pantalla de portátil más populares son 39,6 cm (15,6"), 35,6 cm (14"), 33,8 cm (13,3"), 43,9 cm (17,3"), 40,6 cm (16") y 29,4 cm (11,6"). Aunque normalmente es posible hacer cosas como instalar una pantalla de 13,3 pulgadas donde había una de 14 pulgadas, no es recomendable.
En cuanto a las resoluciones, 1920x1080 conocida también como Full HD o FHD es con diferencia la más popular. Requiere dos canales eDP. Las resoluciones inferiores están representadas sobre todo por la opción 1366x768 (la llaman HD) y para visualizarlas basta con un solo canal. Las resoluciones más altas son 1920x1200, 2880x1800, 2560x1440, 2560x1600, 3840x2160, 3840x2400, 3000x2000, etcétera. Estas resoluciones suelen requerir 4 canales eDP.
La mayoría de las pantallas de portátiles refrescan su contenido 60 veces por segundo. Esta es su frecuencia de refresco. Las pantallas con mayor frecuencia de refresco (144 Hz, 165 Hz, 240 Hz, 300 Hz, etc.) están diseñadas para portátiles de juegos potentes y suelen utilizar una conexión eDP de 4 canales y 40 patillas de la versión 1.4 o superior.
Por último, una pantalla puede ser mate o brillante. Las brillantes son más nítidas, pero actúan como espejos en presencia de cualquier fuente de luz brillante. Las pantallas mates son más fáciles de utilizar en exteriores, ya que no deslumbran tanto; sin embargo, la imagen en ellas aparece ligeramente granulada o borrosa.
¿Cómo se fija el panel a la tapa del expositor?
Algunos paneles se atornillan a la tapa de la pantalla, mientras que otros se sujetan con pegamento. Además, la pequeña placa que contiene el controlador del panel (y a menudo también los LED de retroiluminación) puede estar colgando ligeramente por debajo del panel, o puede estar integrada en el panel de forma discreta. Antes de comprar un panel nuevo, tendrás que averiguar estos pequeños detalles importantes.
Brillo, relación de contraste, profundidad de color (léase cobertura del espacio de color)
La mayoría de los paneles IPS actuales tienen una luminosidad de 250 cd/m² y, aunque es suficiente para trabajar en interiores, se necesitan al menos 350 cd/m² para que el usuario pueda distinguir el contenido de la pantalla en exteriores. Así que, si te vas a tomar la molestia de comprar un panel nuevo, lo lógico es que sólo prestes atención a los paneles más brillantes de 300 nits. De hecho, algunos portátiles vienen con pantallas de hasta 1.000 nits, o incluso más.
¿Relación de contraste? Cuanto más, mejor. Los paneles de calidad tienen una relación de contraste de 1000:1 o superior.
Profundidad de color. Aquí es donde el "¡WOW!" se separa del "Oh". Las pantallas más baratas están limitadas a una profundidad de color de 6 bits, lo que significa que no podrán cubrir más de dos tercios de sRGB o la mitad de NTSC. Los paneles decentes son de 8 bits, lo que les permite mostrar cerca del 100% de sRGB y aproximadamente tres cuartas partes de NTSC; los paneles de gama más alta (diga hola a AMOLED) son de 10 bits, y son capaces de cubrir los espacios de color NTSC y DCI-P3 casi en su totalidad.
Compatibilidad con la entrada táctil
Si una pantalla es táctil, eso suele significar que tiene una capa extra de cristal encima. El cristal se fusiona con una fina rejilla de cables muy finos que permiten al controlador correspondiente entender, midiendo constantemente las propiedades de los cables, que el usuario está tocando la pantalla, y luego calcular dónde está ocurriendo exactamente eso y hacérselo saber al sistema operativo. Las pantallas táctiles suelen utilizar conexiones I2C o USB y, por lo general, son más difíciles de conseguir y sustituir que las pantallas no táctiles.
Puesta en práctica
Ahora que ya conocemos todos los conceptos básicos, veamos qué podemos hacer con estos conocimientos. Supongamos que tenemos un portátil Asus barato con una pantalla pobre de 6 bits. Este último es un asunto de 14 pulgadas 1080p con la placa controladora colgando por debajo del panel.

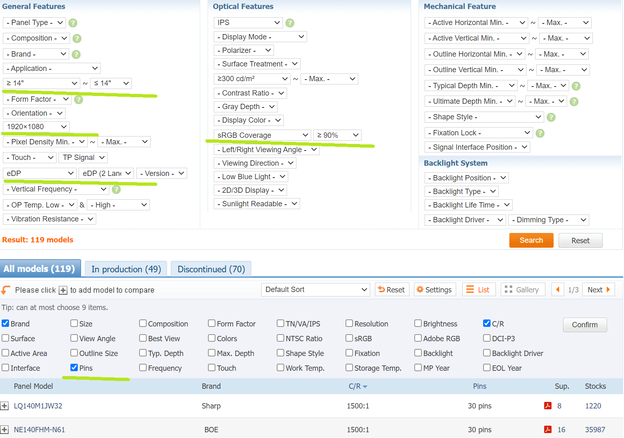

La búsqueda avanzada de Panelook de Panelook nos permitirá encontrar un sustituto para ese panel BOE en un minuto. Queremos un panel 1080p de 14 pulgadas con un brillo de al menos 300 nits y con una cobertura sRGB de al menos el 90%. Necesitamos que tenga una entrada eDP de 30 pines situada en la parte derecha de la placa (siempre que el panel esté orientado en sentido contrario a nosotros). Hagámoslo así:
Aquí están. Varias empresas fabrican pantallas de 14 pulgadas de calidad que utilizan la interfaz eDP de 30 patillas y 2 canales. La NE140FHM-N61 por ejemplo, tiene un brillo declarado de 400 nits, así como una relación de contraste superior a la media y una cobertura sRGB completa. Una gran opción, por lo que parece. Sólo queda comprar el panel en eBay o en AliExpress, instalarlo y divertirse.
