El diseño filtrado del PCB de la serie Nvidia RTX 4000 confirma el TGP de 600 W, revela las configuraciones de la VRAM, el esquema de suministro de energía y las soluciones de refrigeración

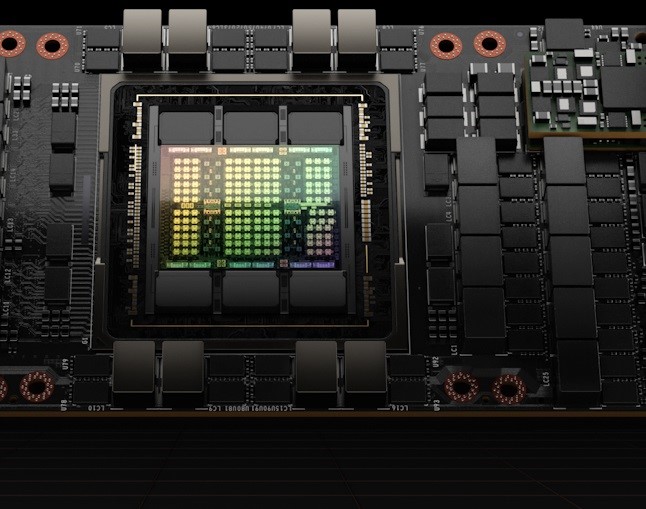

Hasta ahora Nvidia confirmó a través del Anuncio de Hopper que las GPUs de gama alta GPUs RTX 4000 que se lanzarán en la segunda mitad de 2022 contarán con un diseño monolítico que podrá seguir siendo refrigerado con soluciones basadas en aire, además de que el TGP de los modelos de gama alta no debería superar los 700 W. La Ley de Moore ha muerto sugería que los TGP podrían alcanzar un máximo de 600 W, siendo 450 W lo habitual. Recientemente, Igor Wallossek, de Igor's LAB, ha aportado una prueba más elaborada en este sentido, ya que ha conseguido obtener los esquemas de las placas de circuito impreso de las RTX 4090 / 4080, que revelan detalles sobre la configuración de la memoria, la disposición de los pines, el suministro de voltaje y la solución de refrigeración.

Antes de entrar en detalles, Igor reitera su creencia de que la próxima RTX 3090 Ti son una especie de producto de prueba para la serie RTX 4000. Esto se debe a que la RTX 3090 Ti (SKU GA102 completa) será la primera tarjeta que incorpore el Conector de alimentación PCIe 5.0que puede soportar fácilmente TGP de 450 a 600 W.

El primer detalle sobre las placas RTX 4000 revelado por Igor es la compatibilidad de pines entre el diseño de la placa GA102 y un supuesto AD102 (Ada Lovelace) diseño de referencia. Esto es especialmente beneficioso para los socios AIB de Nvidia, ya que podrían reutilizar los diseños personalizados de la RTX 3090 Ti para las tarjetas RTX 4080 / 4090 y, por tanto, ahorrar importantes costes de desarrollo en el proceso.

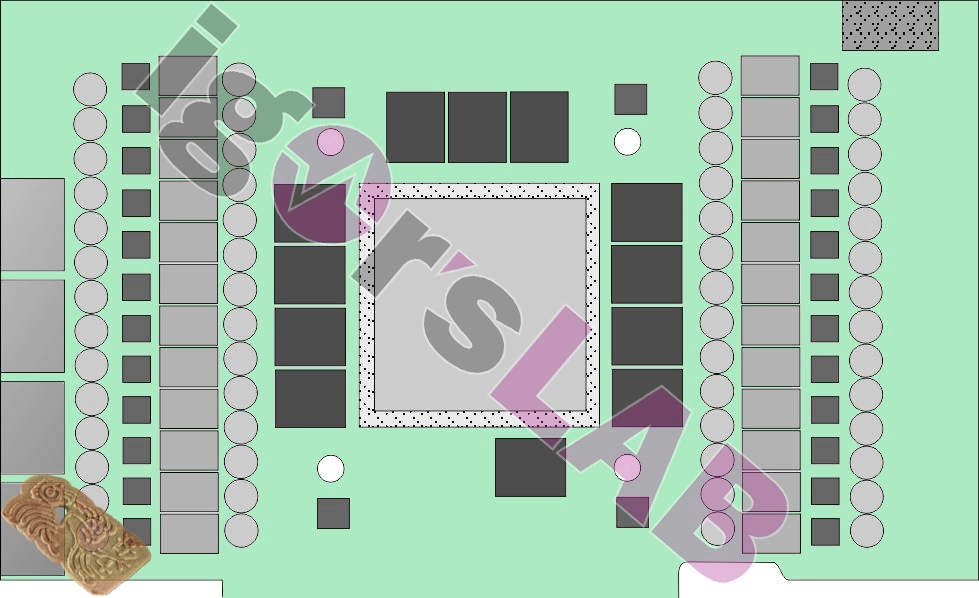

El suministro de energía en la PCB del AD102 consta de 24 convertidores de voltaje para los VRM y 4 para la VRAM, lo que eleva el total de fases de 20 en los diseños de la RTX 3090 a 28. Las fuentes de Igor afirman que esta PCB AD102 en particular se utiliza con una BIOS GA102 de 600 W modificada para pruebas internas, ya que los chips Ada Lovelace RTX 4000 aún no se han entregado a los socios de la placa

Además, el rumoreado TGP de 600 W parece estar confirmado por Igor cuando menciona que los socios de AIB deben incluir un adaptador de 4x8 pines a 12VPWR (12+4) con cada tarjeta. Como referencia, la RTX 3090 Ti de 450 W incluye un adaptador de 3x8 pines. En cuanto a la VRAM, la PCB de la AD102 incluye 12 chips GDDR6X soldados, lo que indica que la cantidad total podría llegar a 24 GB. También son posibles las versiones de 8, 12 y 16 GB, aunque 8 ya es bastante poco para una tarjeta de gama media hoy en día.

Por último, Igor se refiere al sistema de refrigeración, citando fuentes que afirman que los diseños de referencia o FE contarán con soluciones de triple ranura, mientras que los diseños personalizados de los socios de AIB podrían utilizar soluciones de 3,5 ranuras. Nvidia también está considerando la posibilidad de utilizar soluciones AIO compactos de fábrica y bloques de aguapero no como soluciones principales.
