Exynos 2400: Samsung confirma la CPU deca-core y el soporte FSR para Xclipse 940

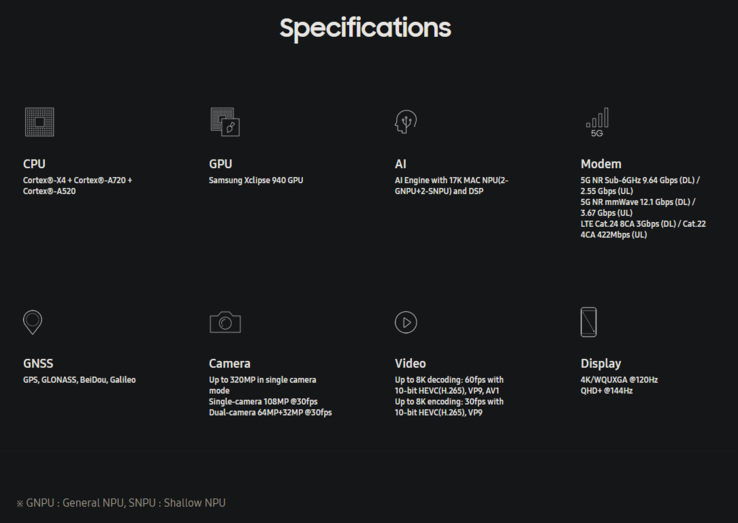

Samsung anunció astutamente el Exynos 2400 a principios del año pasado. En aquel momento, no reveló nada específico sobre el SoC, optando por utilizar jerga calderilla y cifras vagas de mejora del rendimiento. La compañía incluso evitó hablar de ello en el escenario de Galaxy Unpacked pero, de forma encubierta, actualizó su sitio web con una hoja de especificaciones oficial.

Como confirmaron anteriores listados de puntos de referencia, el Exynos 2400 incorpora 10 CPU. El núcleo principal Cortex-X4 (3,20 GHz) está acompañado por dos Cortex-A720 (3,9 GHz), tres Cortex-A720 (2,60 GHz y cuatro Cortex-A520 (2,0 GHz) núcleos de CPU en una configuración 1+2+3+4. Es el primero de su clase en utilizar el proceso 4LPP+ de Samsung Foundry y el proceso FOWLP (Fan Out Wafer Level Packaging), lo que, sobre el papel, debería hacerlo más eficiente que sus predecesores.

Cambiando de tema, el Exynos 2400 incorpora una GPU Samsung Xclipse 940 basada en la arquitectura RDNA 3 de AMD. Es compatible con el trazado de rayos a nivel de hardware, el sombreado de tasa variable e incluso la tecnología de escalado impulsada por IA como FidelityFX Super Resolutioncomúnmente conocida como FSR. Por desgracia, Samsung no ha revelado especificaciones importantes como el recuento de WGP y los relojes. Filtraciones anteriores sugerían que podría rondar los 1,1 GHz. No obstante, Samsung afirma que puede emitir vídeo 4K a 120 FPS o 1440p a 144 Hz cuando se conecta a un dispositivo externo.

Samsung afirma que la NPU del Exynos 2400 es más de 14 veces más rápida que la del Exynos 2200. Utiliza una combinación de 2x GNPUs (General NPU) y 2x SNPUs (Shallow NPU) para conseguirlo. Su recuento exacto de TOPS no es evidente. Por último, su ISP puede soportar un sensor de cámara de hasta 320 MP para fotografía. El Exynos 2400 alimentará Galaxy S24 y Galaxy S24+ en todo el mundo, excepto en EE.UU., China, Canadá y Japón.
