Las imágenes de las matrices de los Exynos 2400, 2200 y 2100 ponen de manifiesto la evolución de los chips a lo largo de los años
Los chips Exynos de Samsung han cogido algo de mala fama debido a su incapacidad para rendir a la par con sus homólogos de Qualcomm. Mientras que el Exynos 2400 por fin es capaz de intercambiar golpes con el Snapdragon 8 Gen 3 en cierta capacidad, el Exynos 2200 y Exynos 2100 eran notablemente más lentos. El usuario de X @krunalsalts ha publicado ahora die shots de los tres chips, destacando cómo han cambiado a lo largo de los años a diferencia de los diseños de Apple, que han permanecido en gran medida iguales. El usuario también ha publicado un excelente desglose en profundidad del nodo N3B de TSMC utilizando un Apple A17 Pro en su canal de YouTube.

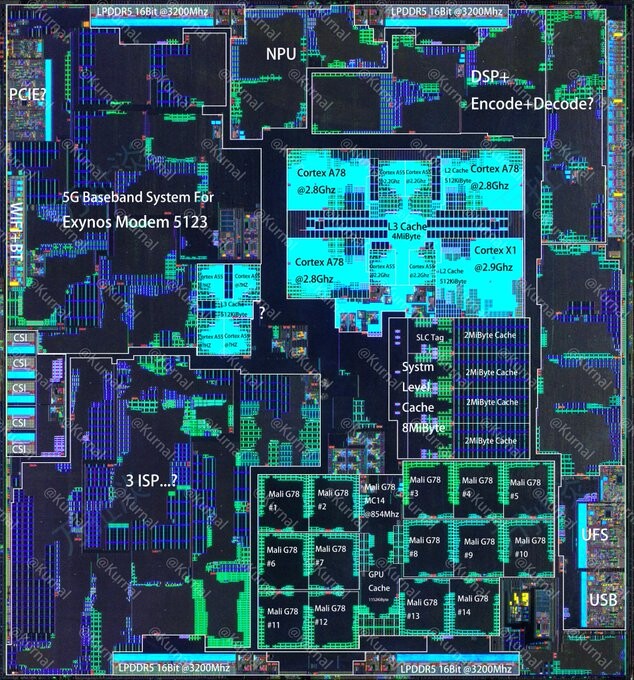

Empezando por el Exynos 2100 de 2022la CPU de 8 núcleos (1x Cortex-X1 + 3x Cortex-A78 + 4x Cortex-A55) y la GPU Arm Mali-G78 de 12 núcleos ocupan una buena parte del espacio de la matriz. El DSP y la NPU están apiñados encima de la CPU, mientras que el módem Exynos 5123 5G está junto a ella. El módem también recibe un pequeño grupo de núcleos Cortex-A55, lo que es interesante porque el trabajo puede hacerlo fácilmente una CPU Cortex A/M de menor potencia. Por último, el ISP se encuentra junto al bloque de la GPU. Es probable que el espacio en el chip no fuera una preocupación, ya que tiene una superficie de 128,09 mm2.

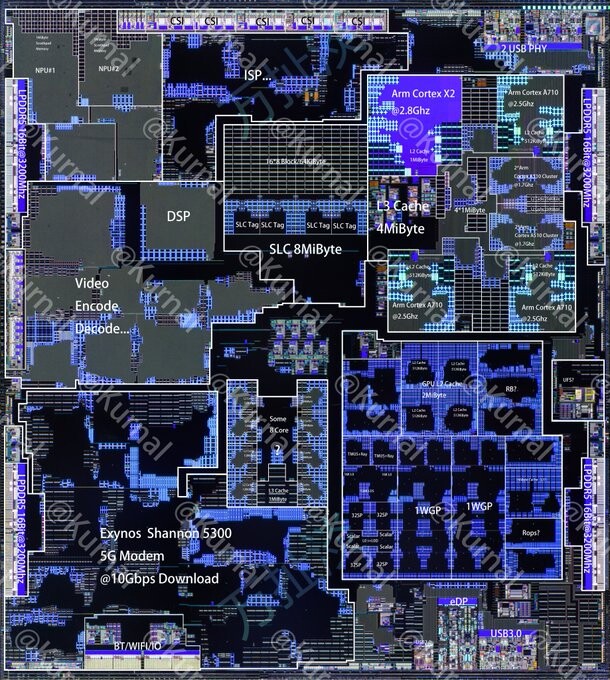

Al medir sólo 104,65 mm2, el Exynos 2200recibió una reducción masiva del área de la matriz, presumiblemente debido a problemas de rendimiento con el nodo 4LPE de Samsung. Esta limitación puede haber impulsado a Samsung a rediseñar por completo su interior, como se aprecia en la foto. El bloque DSP + NPU se trasladó junto a la CPU, pero el módem 5G se quedó donde estaba. Al igual que su predecesor, el módem Exynos 5300 5G cuenta con 8 CPU Arm de bajo consumo para realizar el trabajo pesado. Además, el RDNA 2 basado en el Xclipse 920 Es notablemente más pequeña que su homóloga de Arm.

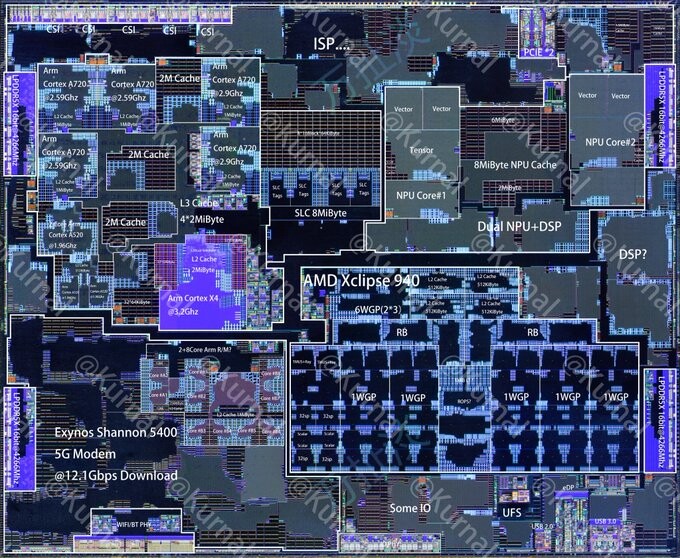

Con la cancelación del Exynos 2300, Samsung tuvo bastante tiempo libre para desarrollar el Exynos 2400. También éste recibió una renovación completa y, esta vez, Samsung tenía más espacio con el que jugar. El Exynos 2400 es el chip más grande del lote, con una superficie de 137,44 mm2. Puede que haya sido necesario porque el Xclipse 940 GPU contaba con 6 WGP (frente a los 2 del 920). Además, también venía con una CPU de 10 núcleos, que puede ver que ha sido reubicada una vez más. Incluso la NPU se ha hecho notablemente más grande para dar cabida a todas las anunciadas funciones de IA en el dispositivo.
Será interesante ver cómo funciona el Exynos 2500 por dentro. Por lo que sabemos hasta ahora, es más o menos idéntico al Exynos 2400, al menos en el frente de la CPU. En esta ocasión, Samsung podrá meter muchos más componentes en un espacio más reducido gracias a que el chip se fabrica en la tecnología de la empresa MBCFET 3GAP de la compañía, mientras que sus homólogos de última generación utilizaban diseños FinFET.
