MagyarRevisión de Wizmaker P1: impresora 3D con control por voz en un diseño elegante

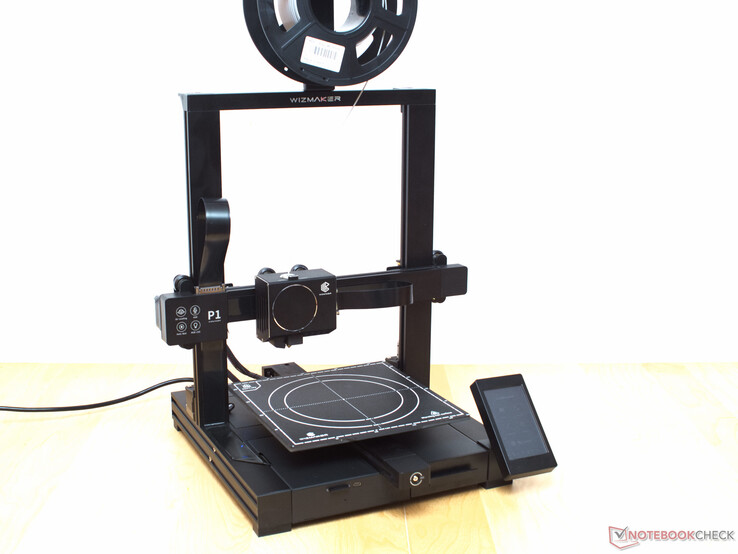

La Wizmaker P1 ha sido lanzada con más o menos éxito en Kickstarter. Repleta de muchas funciones, la pequeña impresora 3D llama la atención sobre todo por su diseño. El aspecto claro y fácil de usar de la Wizmaker P1 recuerda más a Bauhaus o a Apple que a los juguetones competidores de Creality, Anycubic u otros grandes fabricantes de impresoras 3D. Al mismo tiempo, la P1 es ordenada y ofrece algunas características que sólo unas pocas impresoras 3D pueden ofrecer. Desde la cama Halo hasta el asistente de voz, pasando por pequeños detalles prácticos como el cajón para las herramientas, hay mucho que descubrir.
El modelo de prueba que nos han proporcionado es una unidad de preproducción. Algunos aspectos de rendimiento y diseño podrían no coincidir con el producto final. Sin embargo, nos aseguraron que no habrá más ajustes en el hardware, excepto en su color.
Datos técnicos
En cuanto a la funcionalidad pura, la Wizmaker P1 no es muy diferente de muchas otras impresoras 3D en el diseño desarrollado por Creality, con perfiles de aluminio de ranura en V y rodillos D. Pero el extrusor de accionamiento directo, el lecho de impresión recubierto de PEI con calefacción de tres zonas y el control por voz se suman a una experiencia de usuario ligeramente diferente para esta impresora 3D.
| Wizmaker P1 | |
|---|---|
| Tecnología utilizada | FDM, FFF |
| Volumen máximo de impresión | 220 mm × 220 mm × 265 mm ≅ 12,8 L 8 ,6 in × 8,6 in × 10,4 in ≅ 781 cu in |
| Tamaño de la instalación sin cable | 42 cm × 41 cm × 72 cm 16,5 in × 16,1 in × 28,3 in (w×d×h) |
| Sistema de movimiento | X, Y, Z Accionamiento único según Prusa/Mendel |
| Extrusora | Extrusora de accionamie nto directo |
| Placa base Microcontrolador |
Wizmaker Board V 1.0.2 GigaDevice GD32F303-RET6 Cortex M4 120 MHz; 512 kb Flash; 64 kb RAM Chipintelli CI1122 asistente de voz offline |
| Firmware del dispositivo de prueba | Wizmaker Firmware V1.0. 1 |
| Controlador de motor paso a paso | Controlador de motor paso a paso soldado TMC 2208 con interpolación de 256 pasos |
| Conectores | SD, USB Tipo-C |
| Control | Pantalla táctil, interfaz en serie vía USB, control por voz |
| Fuente de alimentación | Fuente de alimentación interna de 110 V - 240 V a 24 V |
| Página del fabricante | Wizmaker |
Estructura y configuración

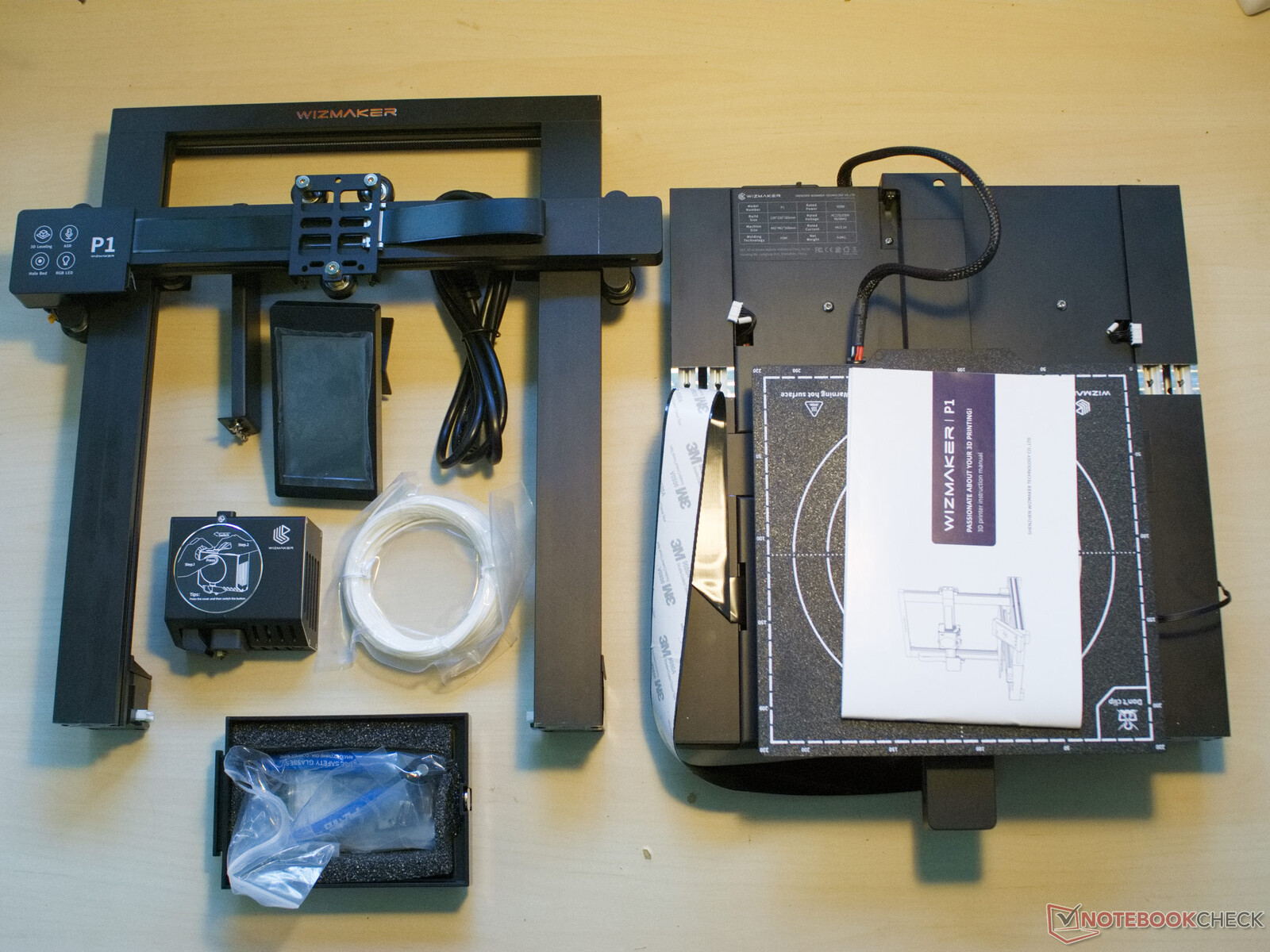

No hay muchas piezas pequeñas en el embalaje de la Wizmaker P1. La base, la pantalla, el arco y el extrusor se ensamblan rápidamente en unos pocos pasos. Los nueve tornillos necesarios para ello están empaquetados en tres bolsas descritas en los pasos de montaje. No hay que hacer muchas conexiones de cables. La única dificultad durante el montaje podría ser el cable de cinta al X-Carrier. Hay que conectarlo al marco con cinta adhesiva de doble cara. Este paso es un poco tedioso, pero el cable de cinta debe pegarse en el centro del marco para conseguir un aspecto general agradable.
El paquete incluye todas las herramientas necesarias para el montaje, un cortador de cinta y algo de filamento. Al desembalar la impresora 3D, surgió la sospecha, por un breve momento, de que faltarían las piezas pequeñas. Sin embargo, estaban bien embaladas en la bandeja situada en la parte inferior derecha de la unidad base.
Gestión de cables

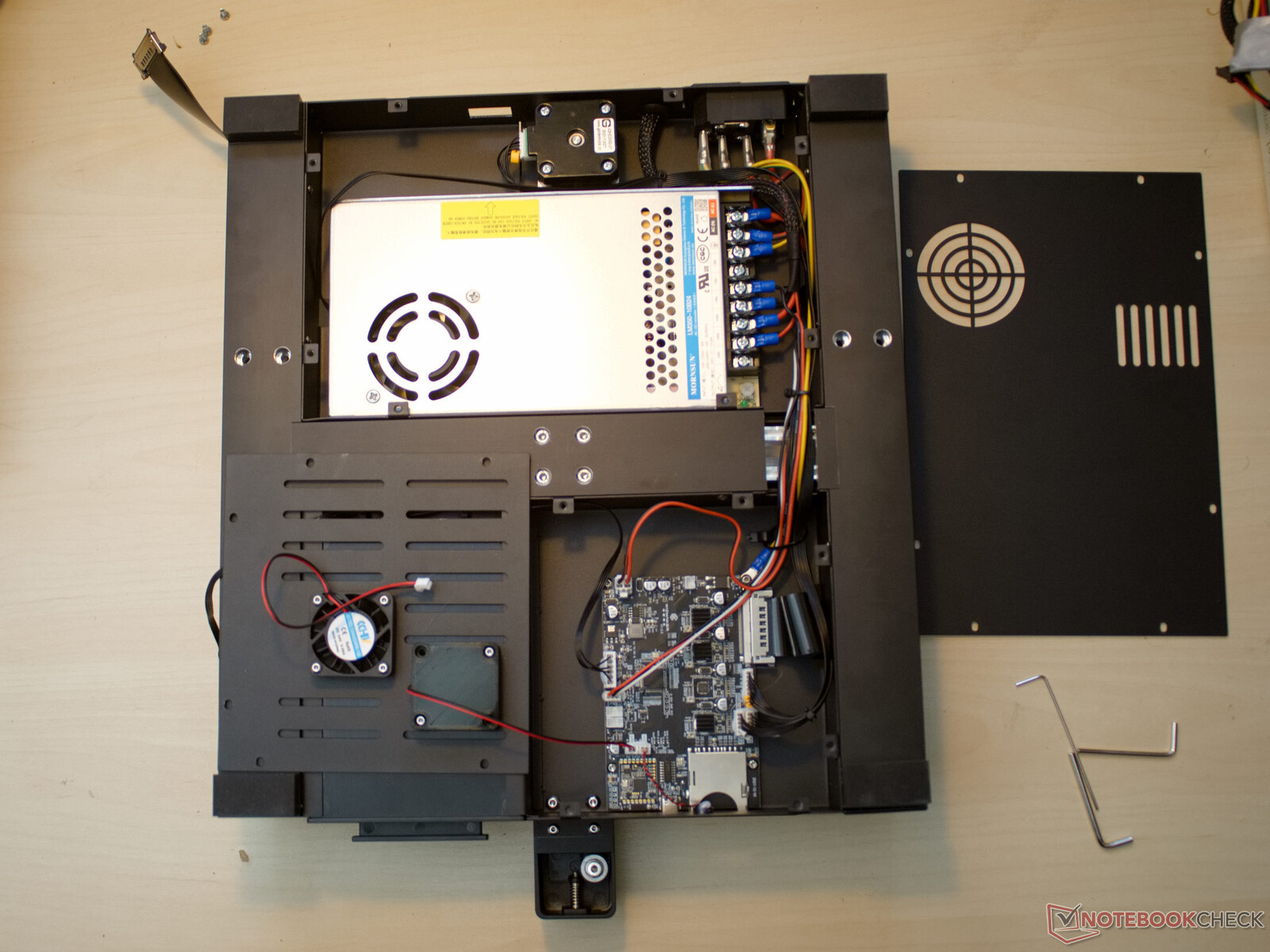

Tanto en el exterior como en el interior, apenas se aprecian fallos en la gestión del cableado gracias a los cables planos. En la base, todos los cables se combinan en un único mazo de cables protegido. Gracias a los cables de cinta, también en el exterior hay poco potencial de problemas.
Por otro lado, el arnés de cables que va a la cama de impresión del halo podría beneficiarse de un alivio de tensión un poco más largo, pero en última instancia, no hay preocupaciones aquí tampoco.
Placa base

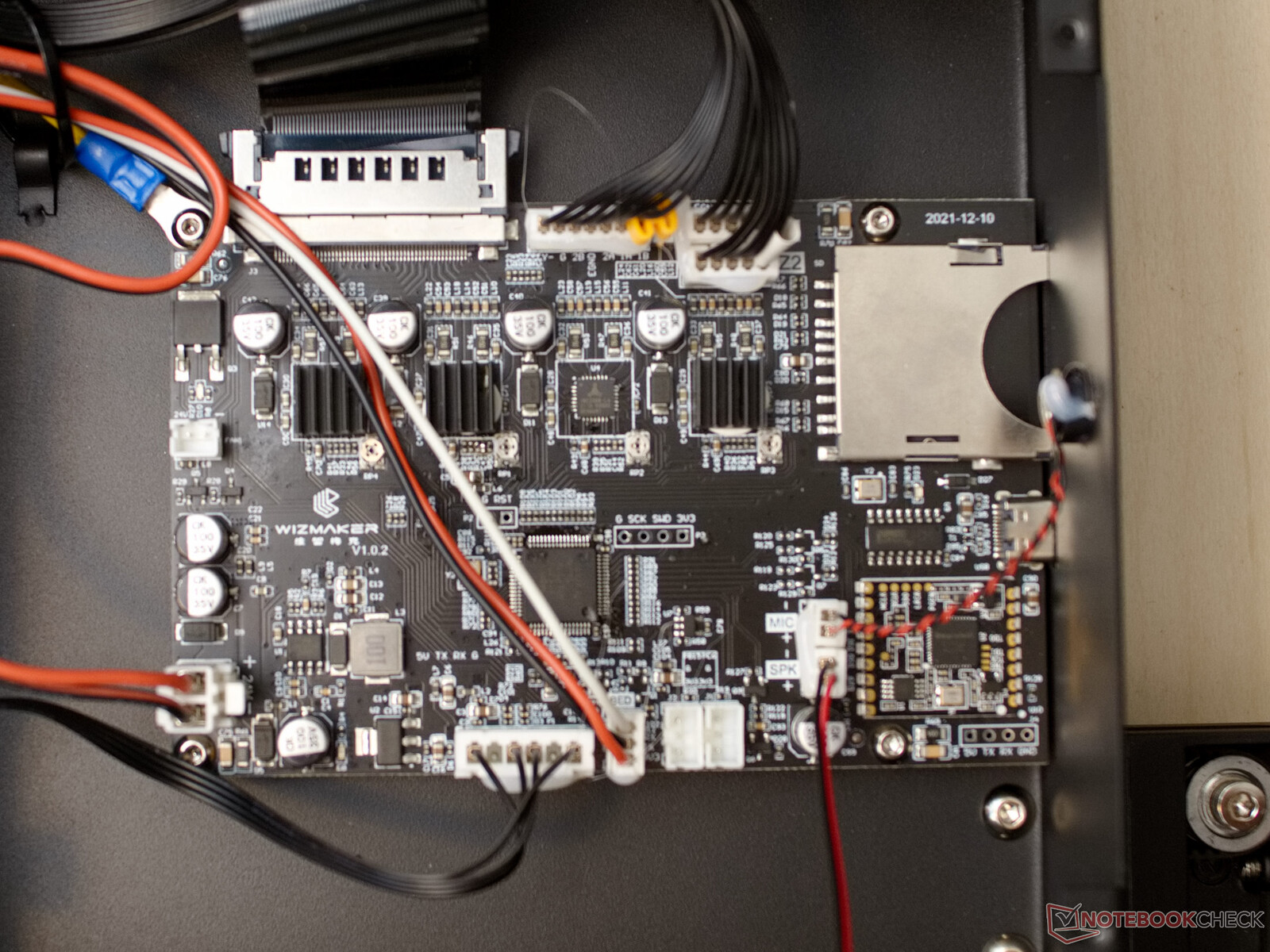

La placa principal del Wizmaker P1 parece muy ordenada a primera vista. Dado que la mayoría de las conexiones se realizan a través de un cable plano, sólo hay unas pocas conexiones en la placa de la Wizmaker. También se realiza una conexión de tierra de protección (PE) a todas las partes de la impresora 3D a través de la placa principal y el cable plano. Por desgracia, esto es algo que se ve muy poco en las impresoras 3D.
En la placa principal hay cuatro controladores de motor paso a paso TMC2208 soldados de la empresa alemana TRINAMIC Motion Control GmbH & Co. KG. Estos garantizan un funcionamiento silencioso pero potente de la Wizmaker P1. Dado que todos los ventiladores están controlados por la demanda, el dispositivo también suele ser bastante silencioso en su funcionamiento.
Marco
Las estables extrusiones de aluminio con ranuras en V, con recortes fresados en ángulo y bordes rectos, proporcionan a nuestra unidad de revisión un marco estable que también puede soportar las tensiones de las altas velocidades. El diseño del Wizmaker P1 es particularmente detallado. Casi se podría pensar que los diseñadores de Apple han participado en él. El diseño también es funcional. Los tensores de las correas en los ejes X e Y son de metal y tienen un aspecto visual y funcional impecable con sus bordes redondeados.
La base es estable con extrusiones de 40 mm × 40 mm (~1,6 in x 1,6 in). Las cubiertas de chapa pintadas protegen la electrónica. El eje X también es robusto con su extrusión de 20 mm × 40 mm (~0,8 in x 1,6 in). El eje Z está accionado por dos motores paso a paso acoplados con husillos roscados T8. Así, los movimientos en las tres direcciones principales se ejecutan con precisión.
Nuestra unidad de preserie es de color negro liso. Los modelos de series posteriores se entregarán en una combinación de gris y negro.
Controlar

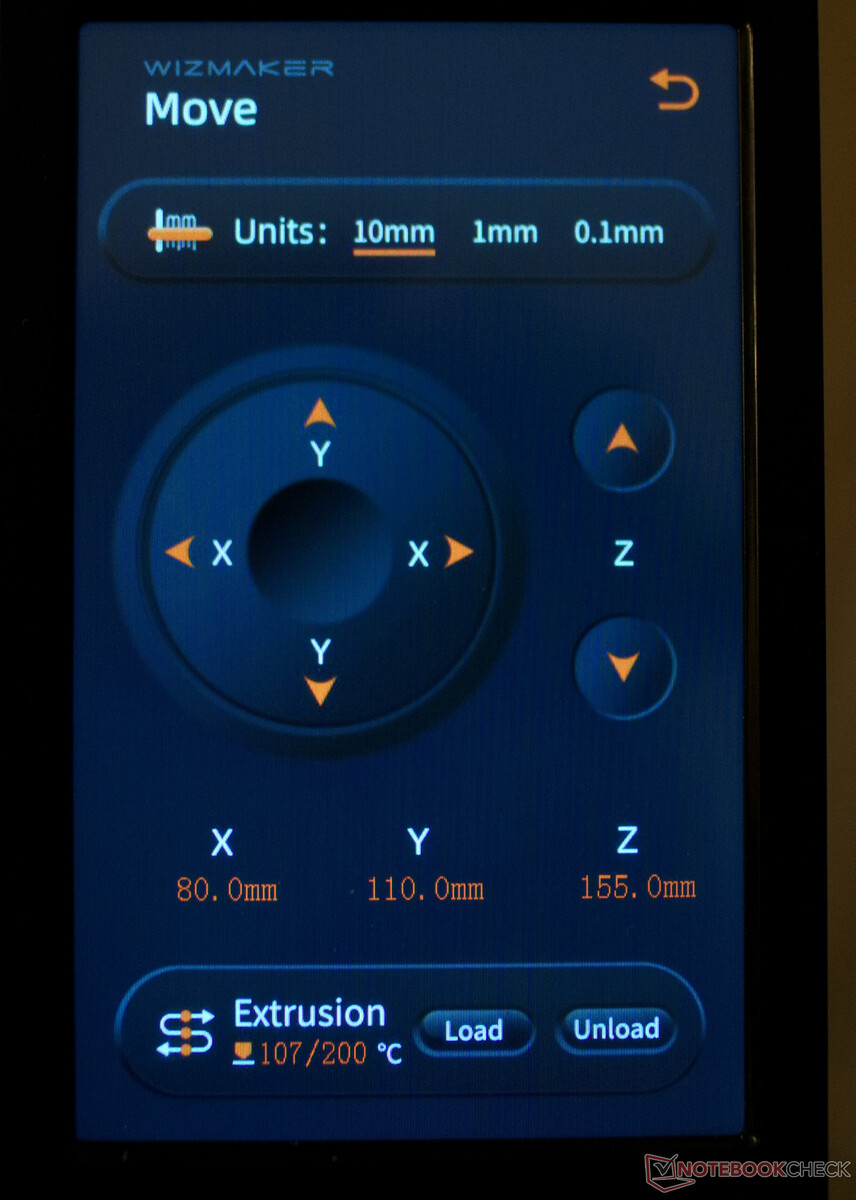

Además de la conexión USB y la pantalla táctil, el asistente de voz integrado también está disponible para controlar el Wizmaker P1. La interfaz de usuario de la pantalla táctil es un poco desconocida al principio, pero al final es muy funcional y está bien diseñada. Un asistente ayuda a la configuración inicial y explica todos los pasos en detalle.
El asistente de voz está desconectado y sólo habla inglés. El responsable es el Chipintelli 1122. Este chip puede ser preprogramado con muchos comandos de voz, que luego son reconocidos y ejecutados de forma fiable, al menos en el caso de la Wizmaker P1. La impresora 3D reconoce 22 comandos diferentes, que van desde el precalentamiento hasta la nivelación automática de la cama de malla o el inicio de las impresiones 3D. La frase de activación de la Wizmaker P1 es "Hola Wizmaker", a la que la impresora 3D siempre responde con "Ya voy".
Rendimiento
La cama de impresión, el extrusor y el sistema de movimiento funcionan de forma fiable en la Wizmaker P1. Pequeños puntos de crítica pueden ser explicados por el estado de pre-producción, especialmente para nuestro dispositivo de prueba. Pero en general, concluimos que la Wizmaker P1 está bien diseñada y puede impresionar con altas velocidades y buena calidad.
Cama de impresión

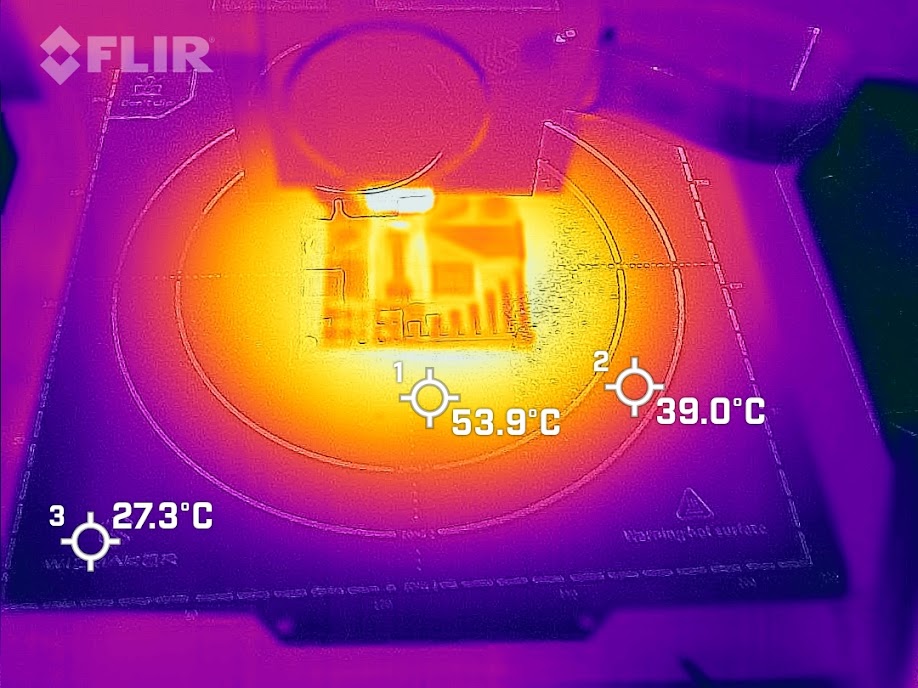

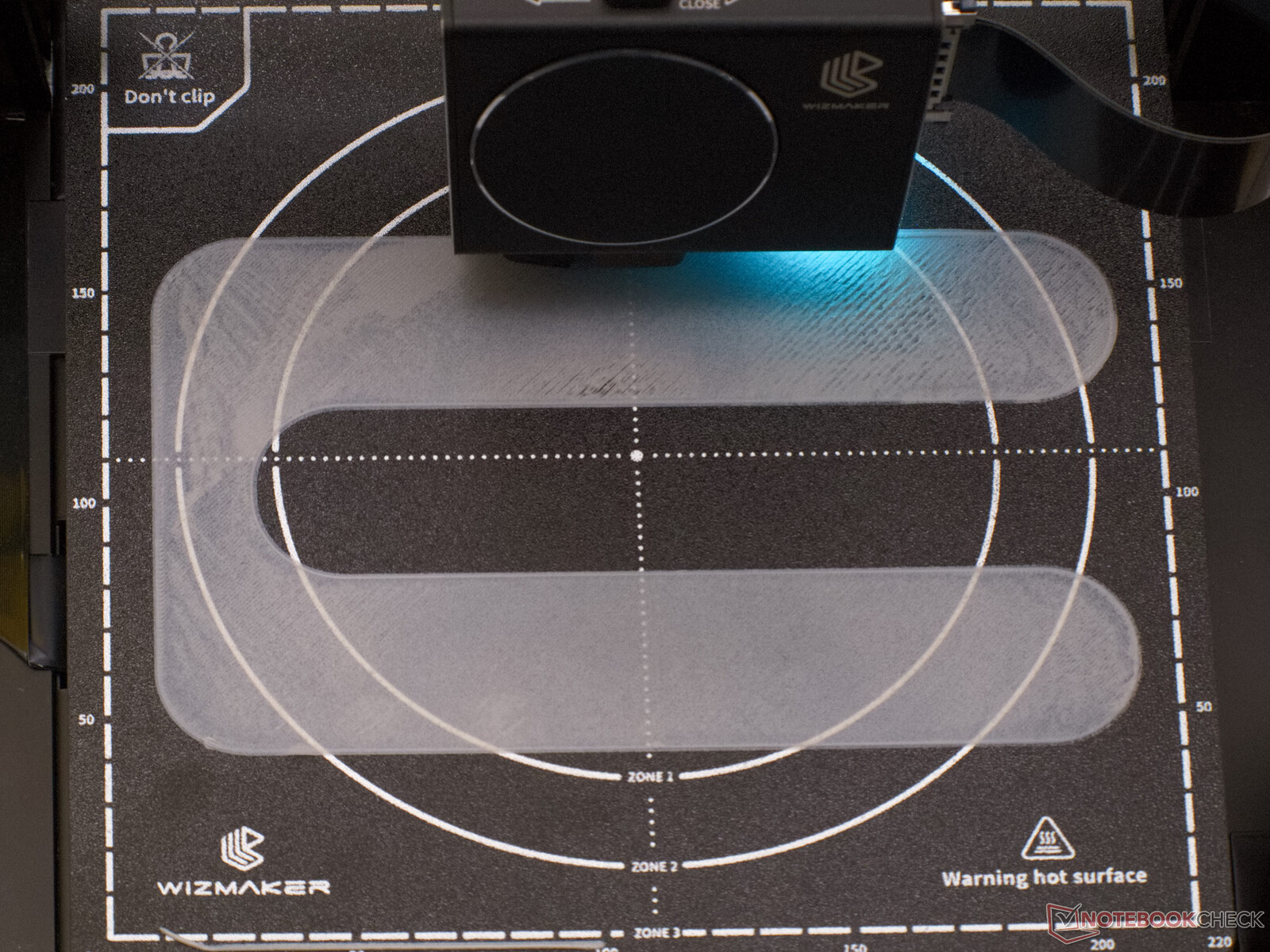

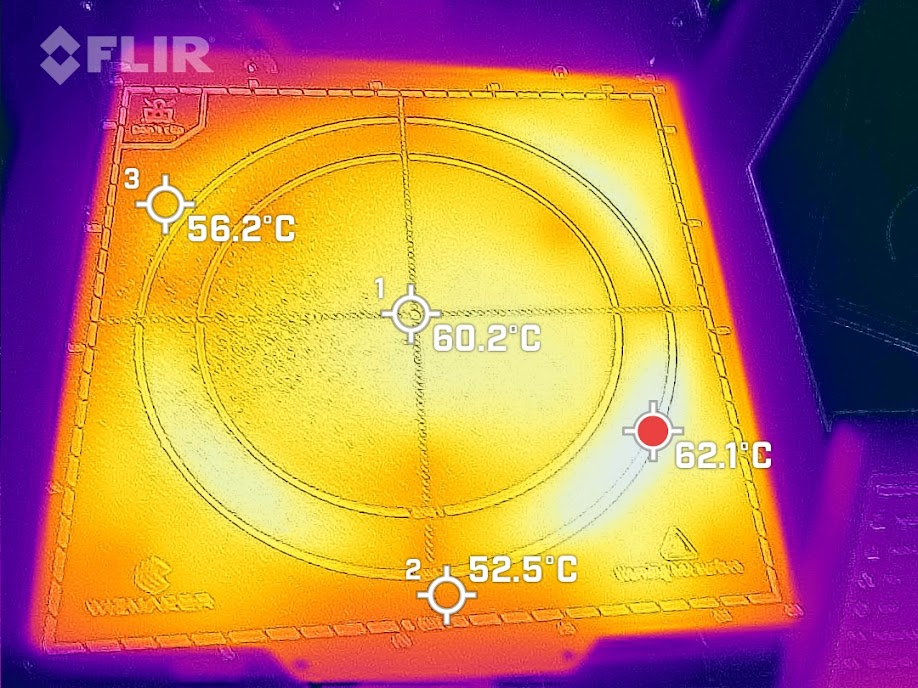

La cama de impresión multizona de la Wizmaker P1 es una gran innovación para las impresoras 3D. Hasta ahora, los lechos de impresión calefactados de varias zonas eran más conocidos en las impresoras 3D muy grandes, como la Prusa XL (aún no disponible). El control de potencia de la cama de impresión está instalado directamente en la parte inferior de la cama de impresión de la Wizmaker P1. Por lo tanto, la nota en la esquina posterior izquierda de no usar clips debe ser tomada en serio. Si se colocan objetos pequeños en el centro de la cama de impresión, sólo se calienta una pequeña zona de la cama de impresión. Esto ayuda a la impresora 3D a ser eficiente energéticamente. La Wizmaker P1 decide de forma independiente qué áreas de la cama de impresión se calientan. Para ello, se detectan las dimensiones de la primera capa. Para que esto funcione correctamente, no debe imprimirse ninguna línea de purga en el borde de la cama de impresión. En el caso de una línea de purga, se vierte el plástico que estaba en la boquilla durante la fase de calentamiento. En lugar de esto, un faldón o un borde también pueden cumplir la misma función. La distribución del calor es uniforme en todas las zonas del lecho de impresión.
La Wizmaker P1 dispone de una placa de acero para muelles estructurada con revestimiento de PEI. El PEI es un polímero al que se adhieren bien otros plásticos siempre que estén más calientes que su temperatura de transición vítrea. Si el lecho de impresión se enfría, los objetos impresos pueden retirarse fácilmente. Tanto la adhesión del lecho de impresión como la posterior retirada de un objeto impreso suelen funcionar de forma excelente en la prueba. Las placas de acero para muelles recubiertas de PEI suelen ser muy sencillas de utilizar y permiten una rápida entrega de las impresiones. Sin embargo, la superficie rugosa del lecho de impresión de la Wizmaker es una cuestión de preferencia individual.
La nivelación automática de la cama de malla de la Wizmaker P1 elimina la necesidad de reajustar la cama de impresión mediante tornillos de fijación o algo similar. La plataforma de impresión está conectada rígidamente al bastidor. La nivelación automática de la cama funciona a la perfección. Aquí se utiliza como sensor un sistema similar al de la Anycubic Kobra Max. Un sensor de presión también detecta si la boquilla toca la cama de impresión durante los movimientos hacia abajo.
Hotend y Extrusora

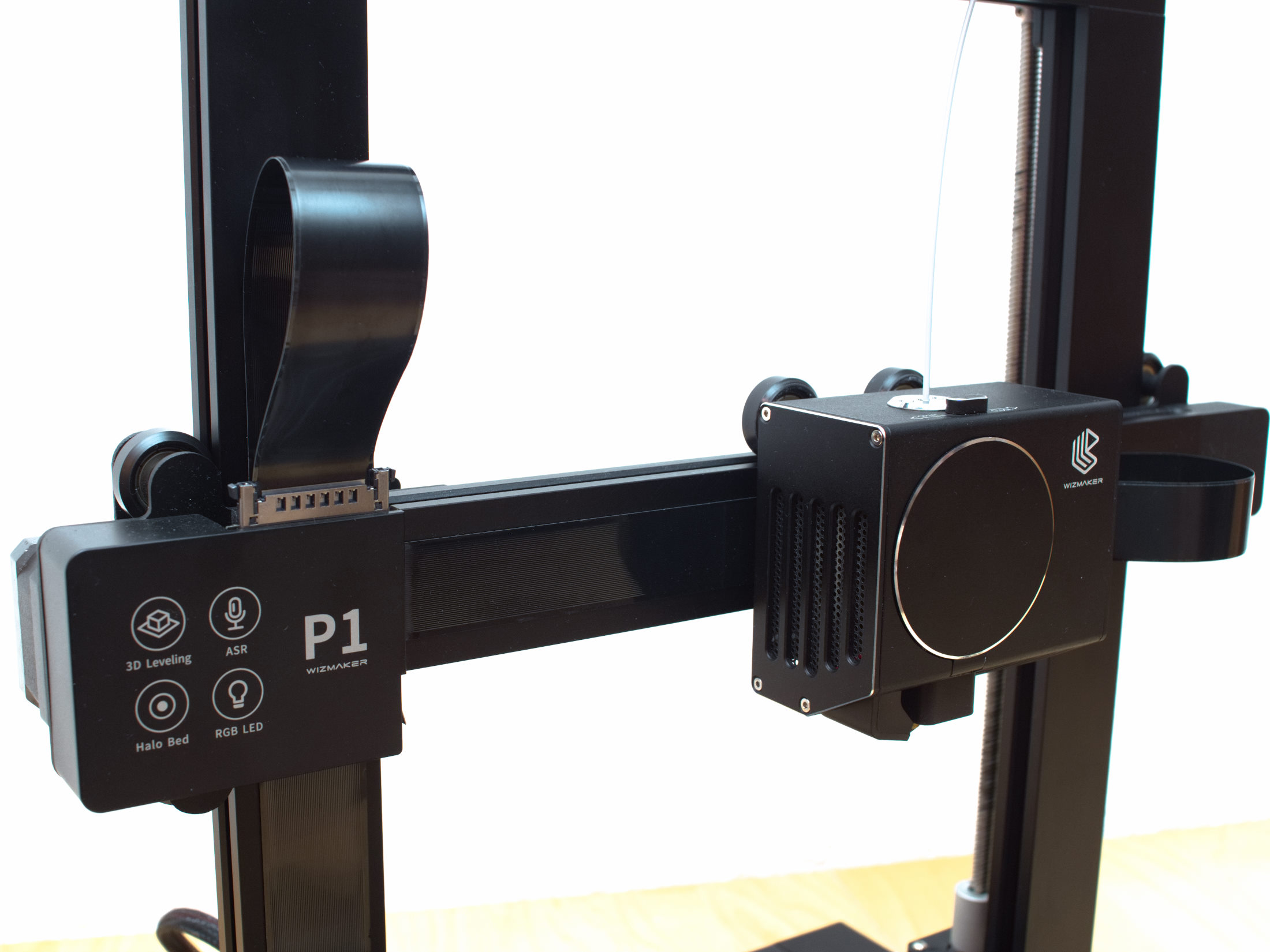

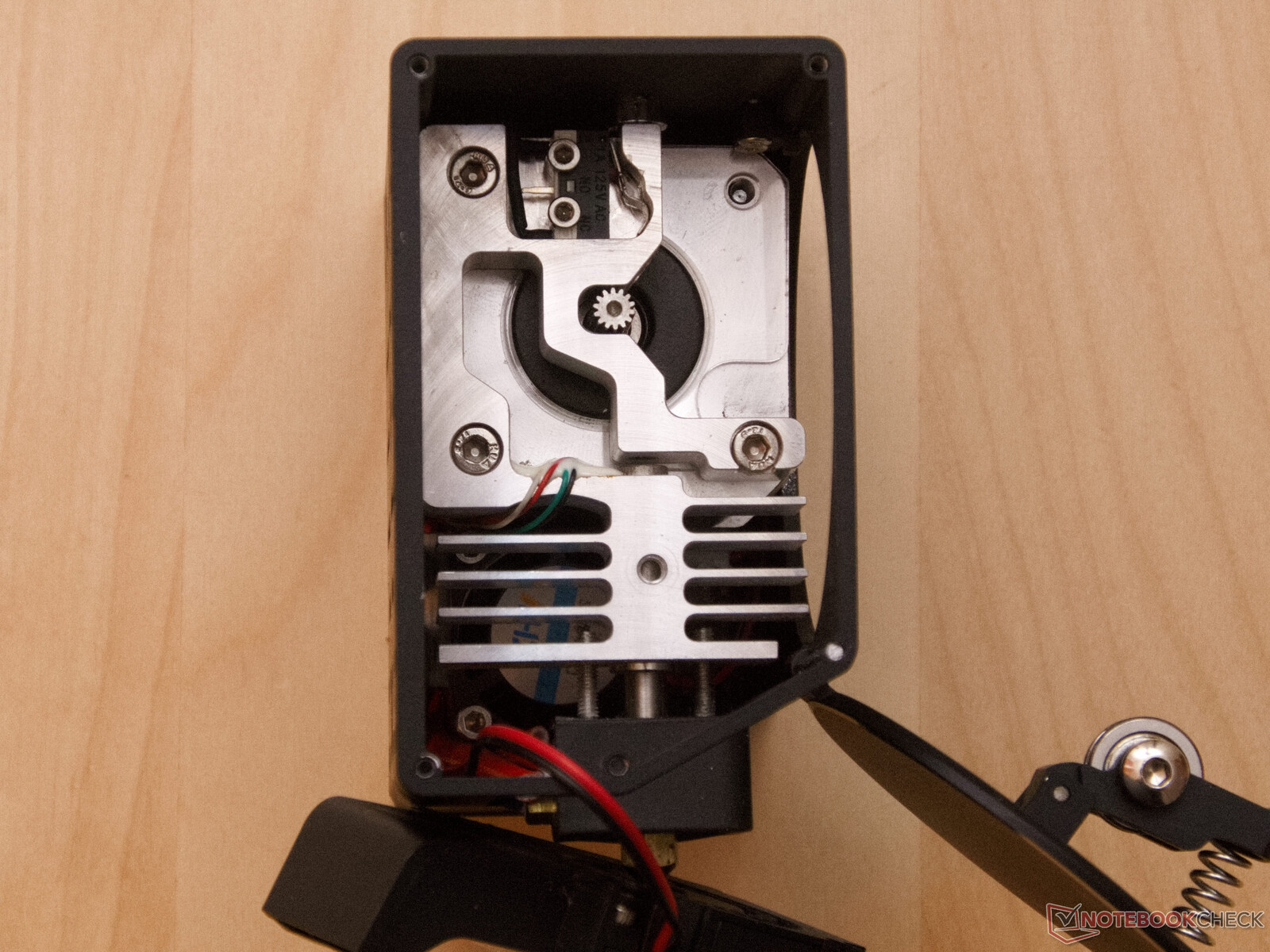

El cabezal de impresión de la Wizmaker P1 contiene el hotend y el extrusor. También hay un sensor de filamento instalado directamente encima del extrusor. Así, el filamento recorre una distancia muy corta desde el sensor hasta la boquilla. La rueda motriz del filamento tiene un diámetro bastante pequeño, por lo que la propulsión es potente, aunque aquí no hay caja de cambios para amplificar el par del motor paso a paso. El cabezal de impresión de la Wizmaker P1 tiene un diseño sorprendentemente integrado. Todas las piezas están ocultas detrás de la cubierta circular, que se puede abrir fácilmente mediante el pequeño botón de la parte superior. La rueda de presión con resorte del extrusor también está integrada en esa puerta. Así, cuando la tapa está abierta, se puede ver el recorrido del filamento e identificar posibles problemas.
El hotend y la boquilla son componentes relativamente normales, aunque la característica de diseño de las esquinas redondeadas se hace evidente aquí una vez más. Está aislado con un calcetín de silicona y protegido de la suciedad. La Wizmaker P1 viene con una boquilla de 0,4 mm como estándar, pero ésta también podría ser sustituida por otras boquillas, ya que se trata de una boquilla estándar en dimensiones V6.
El plástico extruido se refrigera por un lado de la izquierda. Para ello se ha instalado un pequeño ventilador radial 4010. En la prueba, logró buenos resultados con los voladizos. Un LED de estado multicolor en el cabezal de impresión produce luz verde, amarilla, azul o roja en función del estado de la impresora y también ilumina el objeto de impresión.

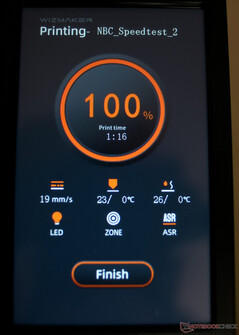

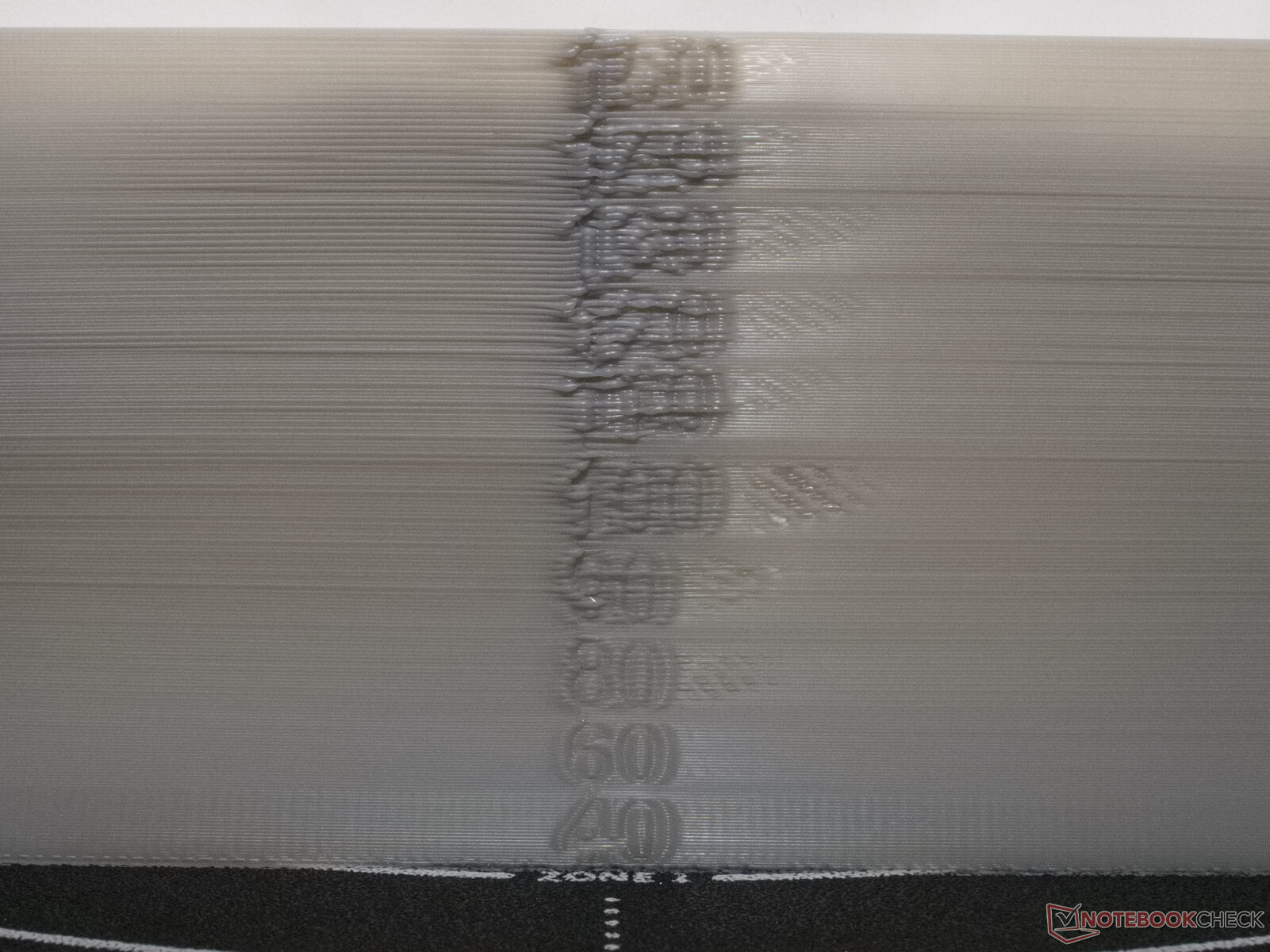

La combinación de extrusores del hotend muestra buenos valores en las pruebas de velocidad individuales, lo que también se traduce en altas velocidades de impresión alcanzables en la práctica. En la prueba de extrusión con Anycubic-PLA a 200 °C (392 °F), el rango lineal está disponible hasta una velocidad de extrusión de aproximadamente 12 mm³/s. A velocidades de extrusión superiores, el deslizamiento de la rueda motriz es claramente audible.
En la práctica, la Wizmaker P1 también gestiona velocidades de impresión que están muy por encima de las recomendaciones de Wizmaker. Sin embargo, las temperaturas y las aceleraciones deben ajustarse en consecuencia en este caso para evitar imperfecciones como las que se producen poco después de los marcadores de velocidad.
Calidad de impresión

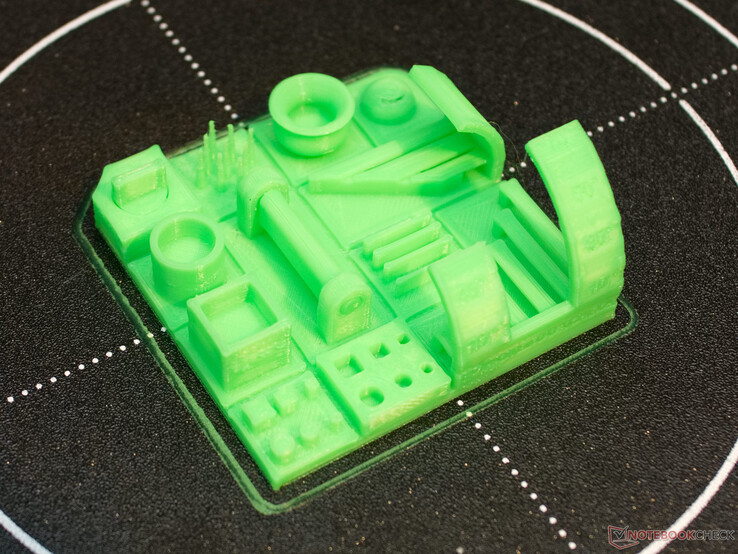

Nuestro modelo de referencia ha sido creado por la Wizmaker P1 con una calidad óptima. Las pequeñas imperfecciones debidas a la subextracción se deben más bien al nuevo filamento, para el que aún no hemos definido un perfil completo en Cura. Después de la impresión de prueba, por ejemplo, nos dimos cuenta de que el diámetro del filamento era de 1,72 mm, lo que está ligeramente por debajo de los valores de tolerancia habituales y especificados de 1,75 ± 0,02 mm. En consecuencia, se extruyó menos plástico del que suponía la cortadora.

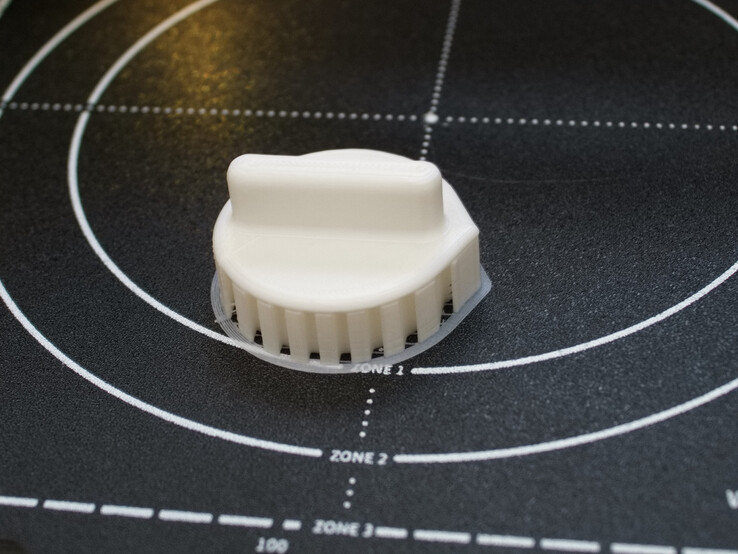

No hubo problemas con las piezas móviles en el modelo de prueba, el encordado y las manchas sólo fueron visibles en algunos casos, los pequeños detalles se reprodujeron bien y las agujas también mostraron una gran estabilidad. La precisión dimensional de la impresión de prueba se logró en todas las áreas con una tolerancia de ±0,03 mm. En la parte inferior del modelo de prueba no se observaron ni pies de elefante ni las consecuencias de una adhesión insuficiente del lecho de impresión.
Por lo tanto, la Wizmaker P1 fue capaz de satisfacer plenamente en el punto de referencia de la calidad de impresión.
La Wizmaker P1 también ofrece resultados convincentes en aplicaciones prácticas. Tras ajustar inicialmente la distancia de las boquillas a través de la pantalla táctil, la impresora funcionó a la perfección. Rápidamente se vio que esta impresora 3D sólo requiere un mínimo de supervisión. Como todavía no hay un perfil Cura para la Wizmaker P1, utilizamos un perfil Creality Ender 3 S1 ligeramente modificado para todas las impresiones. Wizmaker proporciona instrucciones claras sobre los ajustes de retracción y otras cuestiones de configuración del software en el manual de la P1.

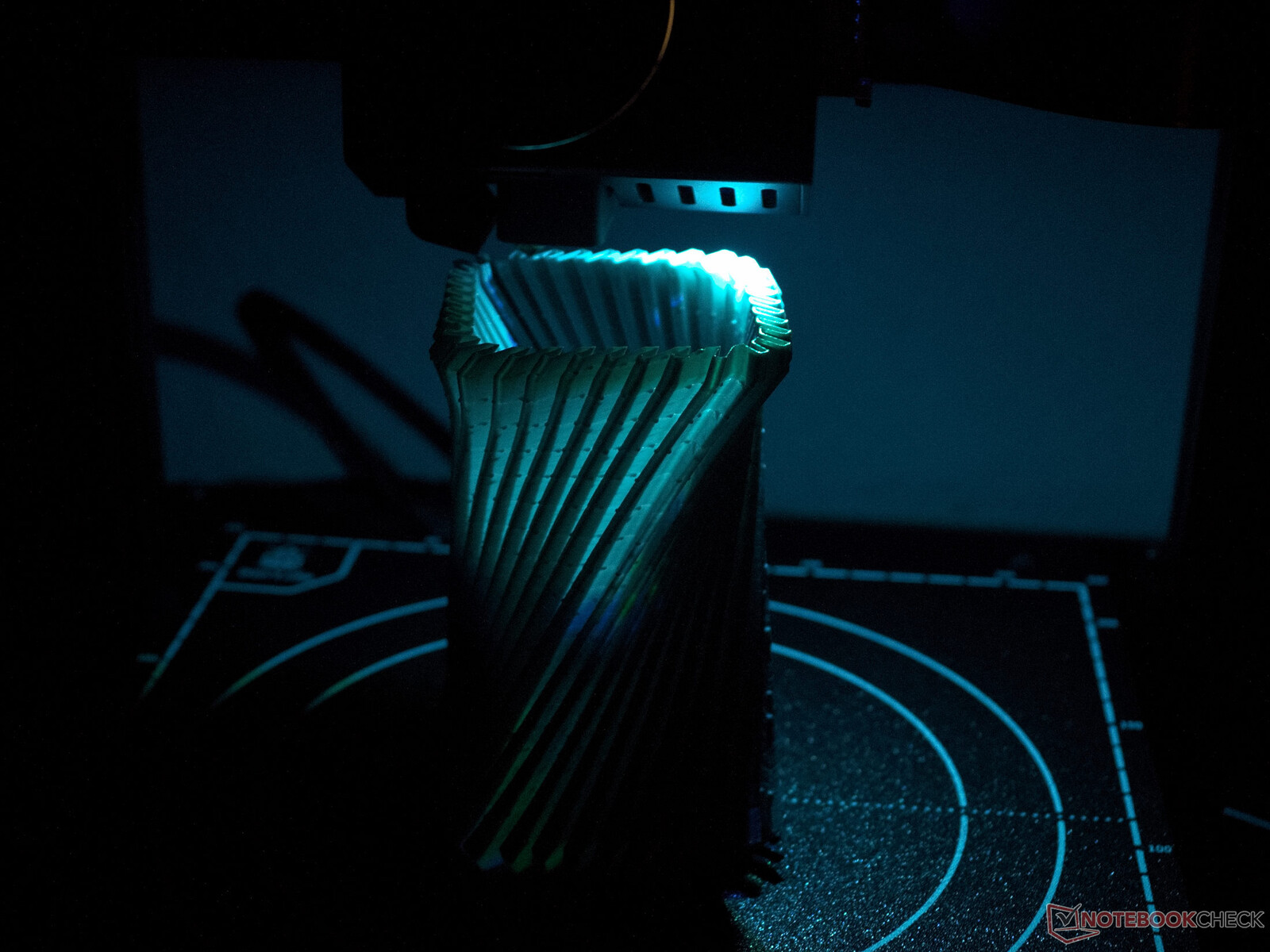

Sólo el modo espiral de Cura sigue siendo un dolor de cabeza aquí. Mientras que un GCode creado por PrusaSlicer se imprimió sin problemas en modo jarrón, el proceso de impresión se estancó al probarlo con Cura. Como resultado, aparecían una y otra vez pequeñas imperfecciones en la superficie del jarrón.
Seguridad

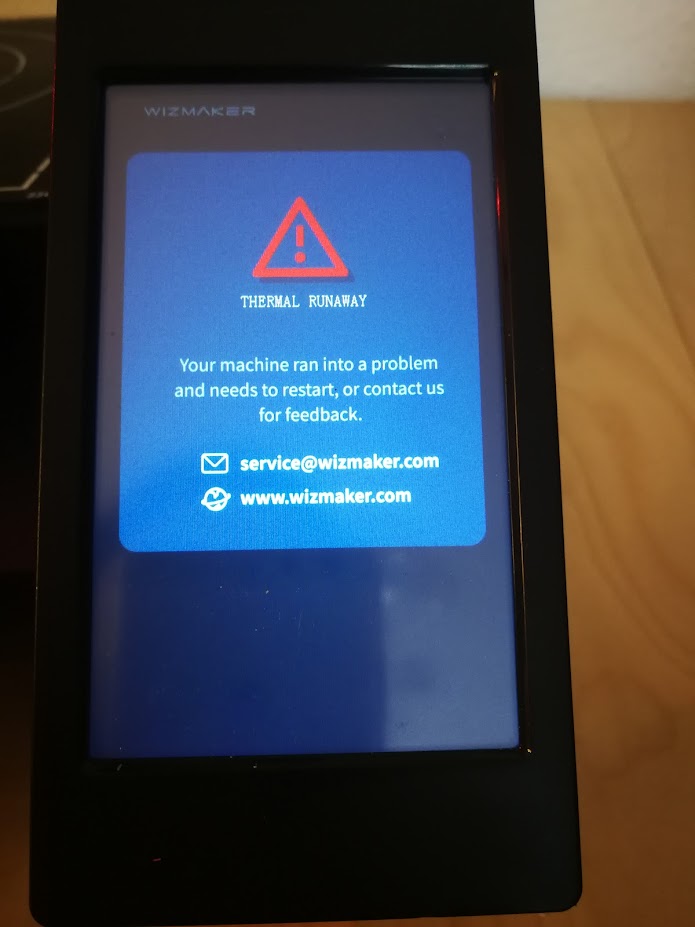

La protección contra el desbordamiento de la temperatura para las distintas posibilidades de error funcionó sin problemas en nuestra prueba. Además, la probabilidad de que se produzcan errores de temperatura parece reducirse considerablemente gracias a los cables de cinta. Inusualmente, la tierra de protección (PE) es trazable en cada componente metálico de la P1. Muchos fabricantes de impresoras 3D no incluyen esta característica de seguridad. Por lo tanto, se cumplen los requisitos de los dispositivos de seguridad eléctrica y térmica.
Emisiones
Gracias a los controladores del motor paso a paso TMC 2208, el Wizmaker P1 es relativamente silencioso. Sólo son molestos los periodos en los que la fuente de alimentación activa su ventilador de refrigeración. Aquí, el volumen de 50 dB(A) se dispara hasta los 57 dB(A) (medido con el Voltcraft SL-10 a un metro de distancia). Debido al diseño abierto, los olores del filamento de plástico fundido se extienden por toda la habitación.
Consumo de energía

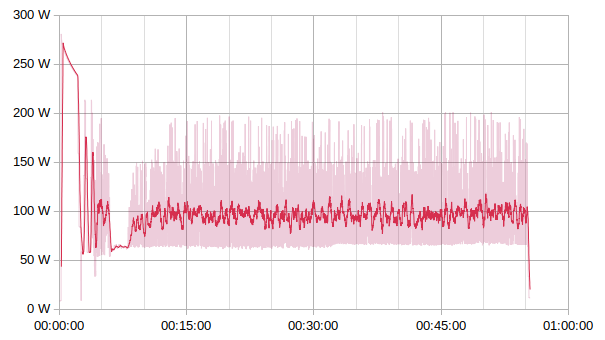

El consumo de energía de la Wizmaker P1 depende claramente del tamaño de los objetos que se imprimen. Para medir el consumo de energía, solemos imprimir un 3DBenchy, mientras que el consumo de energía se mide con un Voltcraft SEM6000. Aquí es donde la Wizmaker P1 realmente muestra su característica de ahorro de energía. Debido a la menor superficie calentada, la Wizmaker P1 puede arreglárselas con bastante menos electricidad que algunos competidores del mismo tamaño. Sin embargo, el ahorro de energía es limitado. En la prueba de impresión de 3DBenchy, el consumo de energía tras la fase de calentamiento y las primeras capas de impresión es de unos 90 vatios de media. las impresoras 3D del mismo tamaño con una cama de impresión de 220 voltios, como la Artillery Genius Pro, tienen un consumo de energía aproximadamente igual de alto.
Veredicto
Definitivamente, la Wizmaker P1 es un dispositivo interesante y bien diseñado. El control por voz, la nivelación de la cama de malla, la cama de impresión magnética y muchas otras características pequeñas y grandes funcionan bien en la revisión. Especialmente el control de voz hace que sea un poco más fácil de usar la impresora 3D, porque no tienes que llegar al dispositivo para cada ajuste. En cualquier caso, la P1 es fácil de usar. En términos de estabilidad y mano de obra, la Wizmaker P1 es también una de las mejores impresoras 3D que hemos probado hasta ahora.
La Wizmaker P1 muestra definitivamente un rendimiento satisfactorio y muchas características inusuales. Dicho esto, muchos de los problemas menores de la impresora 3D son más una cuestión de ajustes en el slicer y el firmware.
En cuanto al rendimiento, la impresora 3D no es un modelo de gama alta, pero tiene una base sólida. Al extrusor le falta un poco de fuerza, y el revestimiento de PEI en la cama de impresión no siempre funciona sin problemas. Pero ambos problemas pueden solucionarse. Sólo podemos confirmar las velocidades de impresión recomendadas por Wizmaker (de 60 mm/s a 100 mm/s). En definitiva, la Wizmaker P1 es una impresora 3D fiable si no se la sobrecarga con velocidades excesivas. En general, nuestro prototipo está listo para la producción en serie.
Precio y disponibilidad
La Wizmaker P1 está disponible a través de Kickstarter a un precio reducido y en cantidades limitadas hasta el 29/04/2022 14:00 CEST. Posteriormente, la impresora 3D se venderá a través de la página web del fabricante por el precio completo de unos 500 USD.
Nota: Kickstarter no es una plataforma de venta al por menor y no ofrece devoluciones ni reembolsos. No puedes recibir una recompensa o compensación por respaldar un proyecto.
Referencias y suministros
Filamento
plantillas 3D
Jarrón #649 de _Steve - Thingiverse

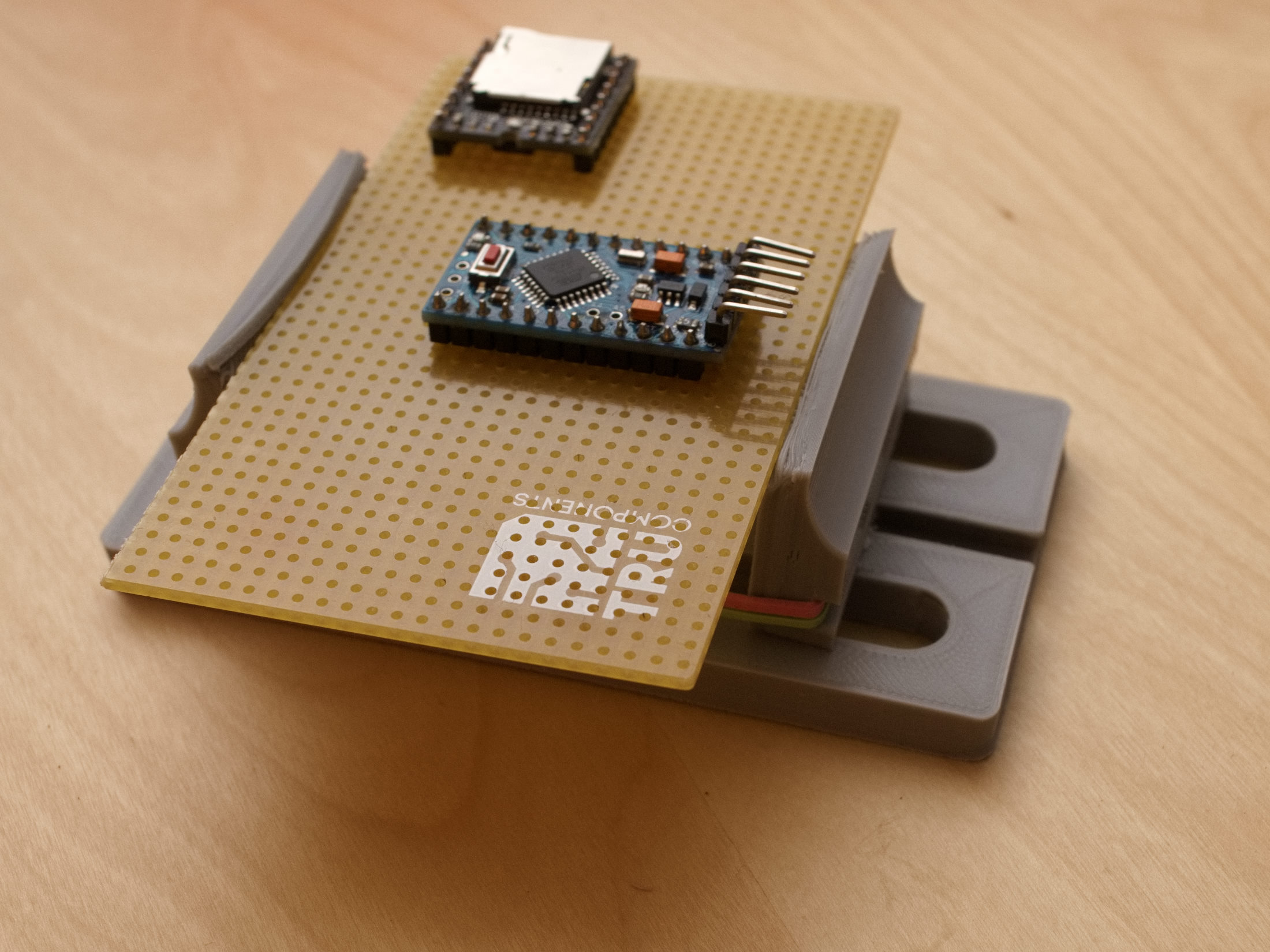

Mordaza de goma para PCB de MS3FGX - Thingiverse
