MagyarRevisión del grabador láser Longer RAY5: Láser inteligente con Wi-Fi

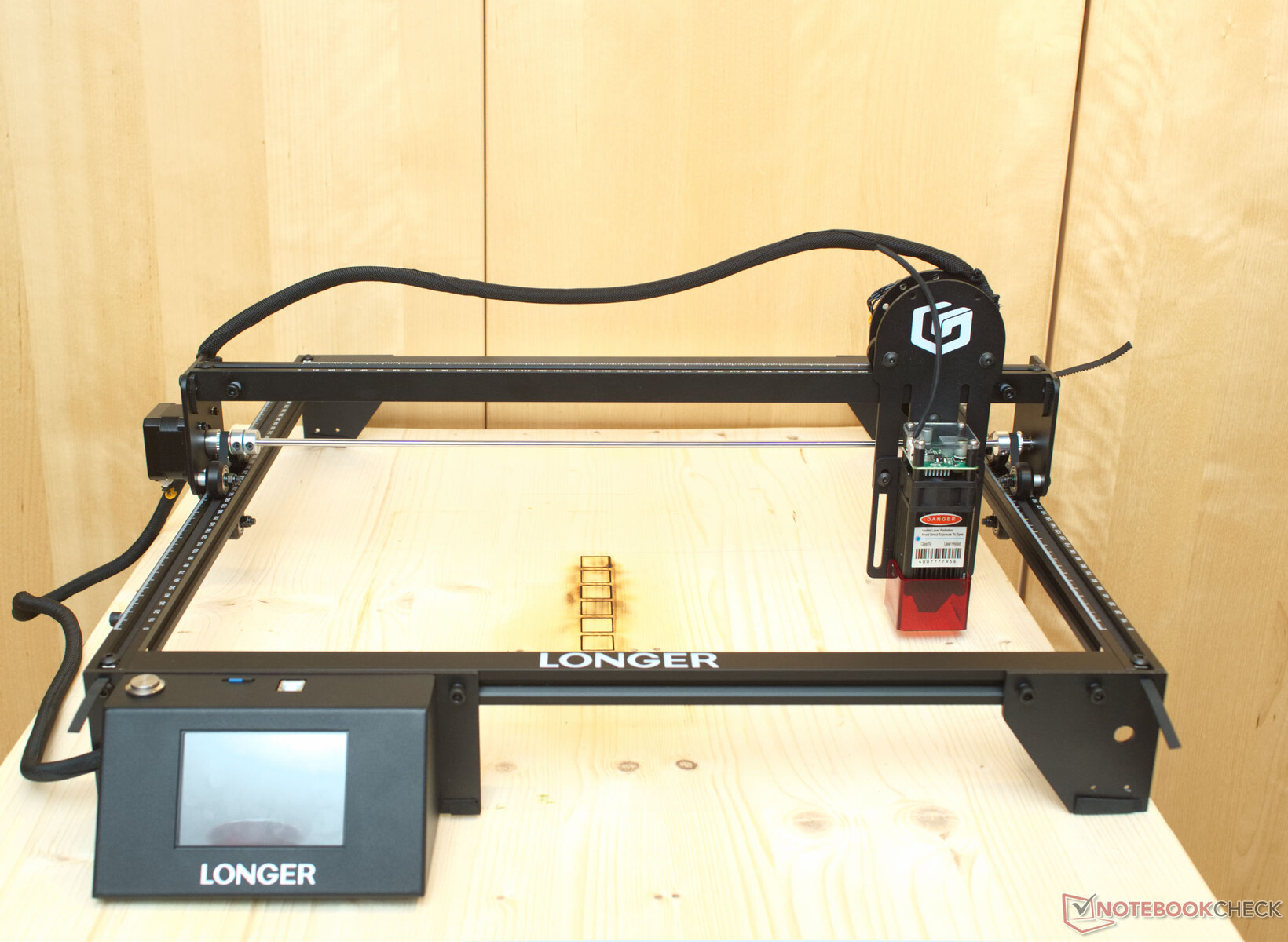

Longer es conocido por sus buenas y asequibles impresoras 3D. Su cartera de productos incluye impresoras FDM y de resina. Recientemente, Longer ha introducido también un láser CNC, el RAY5. Con un precio asequible de unos 360 dólares, el fabricante se mantiene fiel al segmento de precios más bajos. Sin embargo, Longer ha incorporado a la RAY5 algunas características especiales que no se encuentran en otras máquinas de grabado de este rango de precios. Por ejemplo, la RAY5 viene con una gran pantalla táctil y un módulo WLAN para su control. Aunque el láser de diodo puede controlarse a través de un cable USB, en realidad no es necesaria una conexión directa entre el ordenador y la herramienta.
Información sobre el producto
| Producto | Longer RAY5 |
|---|---|
| Tamaño | 61 × 67 × 20 cm |
| Área de trabajo | 40 × 40 cm |
| Fuente de alimentación | 110 V a 240 V AC 12 V 5 A DC |
| Láser modul | FAC Diod Láser 405 nm máx. 5.5 Watt salida óptica fija Fokus 30 mm |
| Tamaño del punto de enfoque óptimo | rectangular 0,08 × 0,08 mm |
| Placa base | LGT RAY V1.2 |
| Microcontrolador | ESP-WROOM-32 |
| controlador del motor paso a paso | A4988 (compatible con Pololu) |
| Precisión | 12,5 µm |
| Controles | Pantalla táctil, Wi-Fi, conexión USB, microSD |
| Software | LaserGRBL, LightBurn (Gcode) |
| Enlaces | Página de inicio más larga RAY5 |

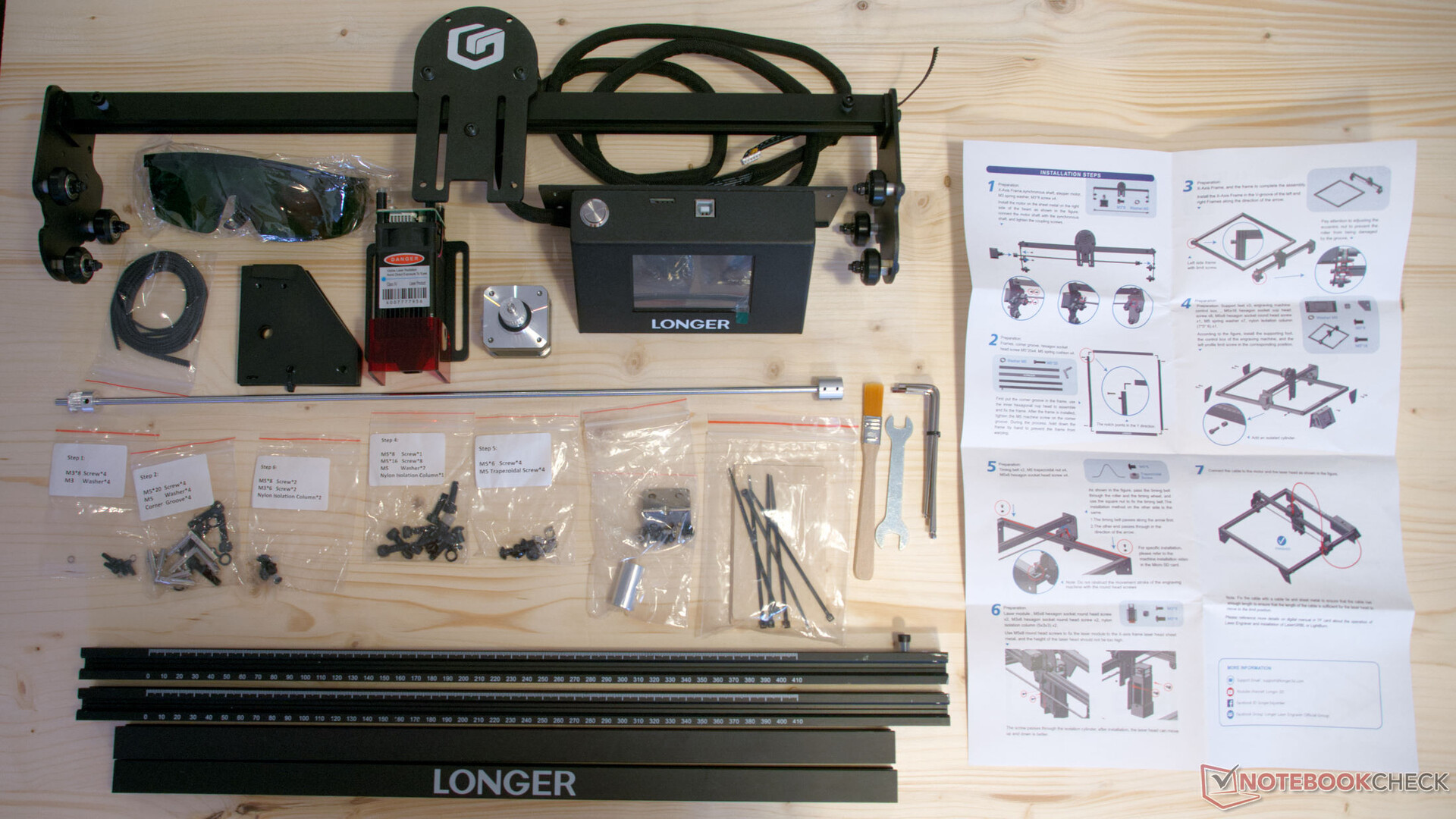

Configuración: todo lo necesario está en la caja

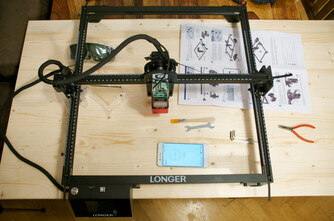

El montaje de la Longer RAY5 debería durar aproximadamente media hora. No es necesario buscar herramientas, ya que todos los destornilladores necesarios están incluidos en el paquete. También nos gusta el hecho de que todos los tornillos y las piezas pequeñas estén clasificados en pequeñas bolsas según los pasos de construcción. Las instrucciones de montaje impresas son un poco pequeñas, pero hay un PDF en la tarjeta SD incluida para ampliarlas. Gracias al buen embalaje y a las claras instrucciones ilustradas, el montaje no requiere ningún conocimiento experto
El Longer RAY5 no requiere interruptores de límite. Estos no son realmente necesarios porque uno puede guiar el láser al punto cero manualmente.

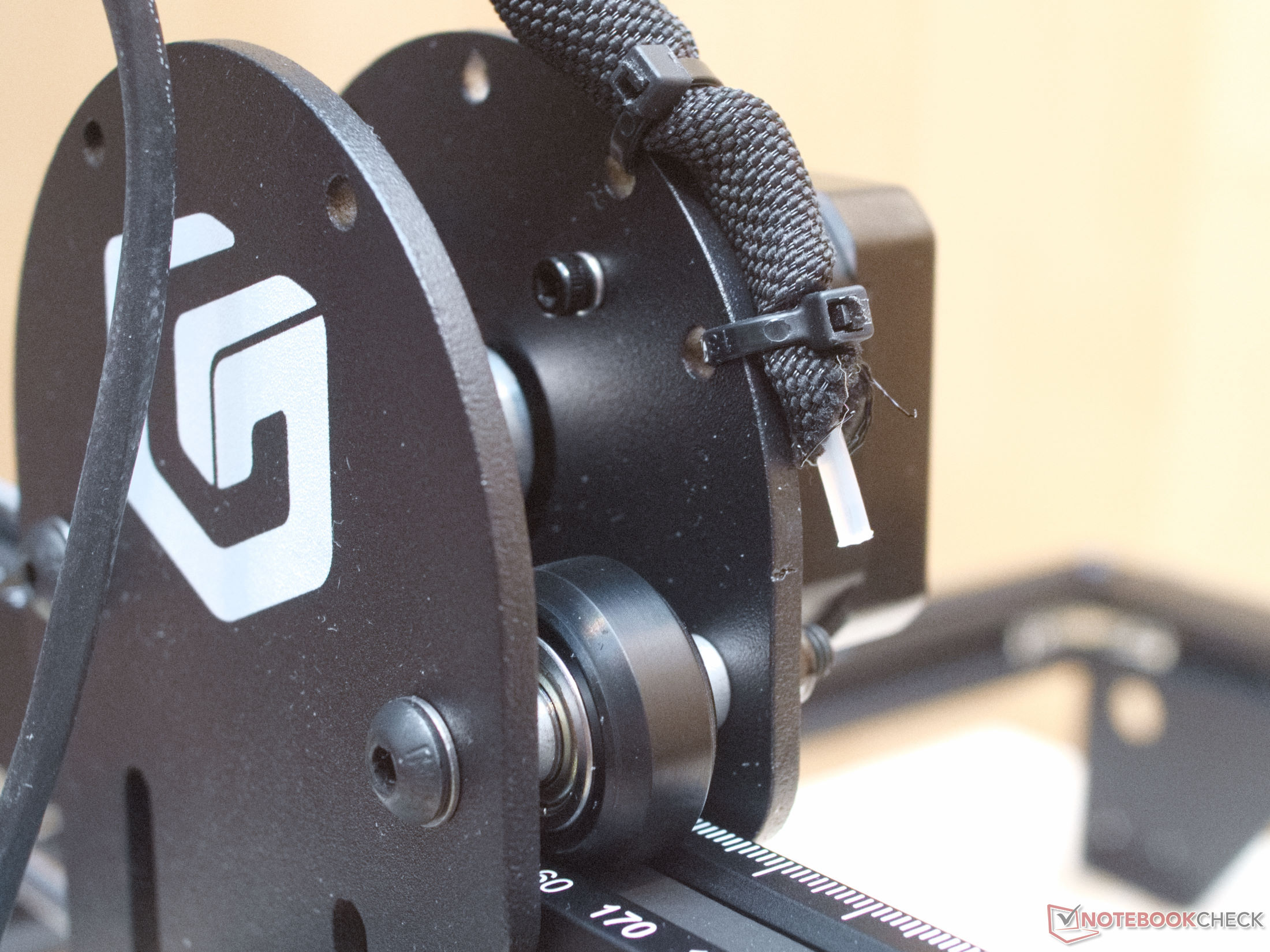

Aunque el tendido de cables no parece perfecto, el grueso cable de nylon del arnés del motor X y del láser funciona perfectamente. Los cables siempre quedan por encima de la superficie de trabajo.

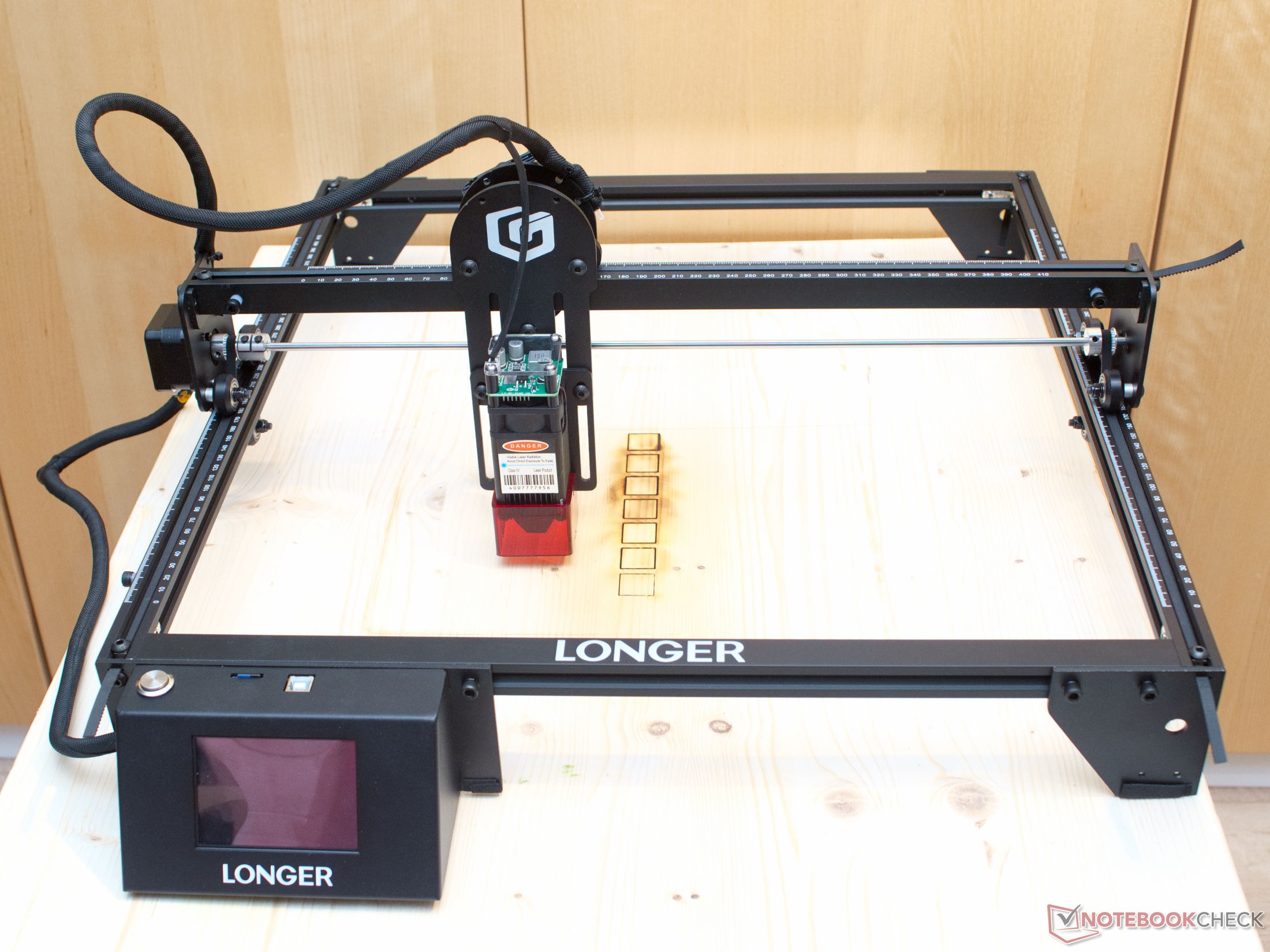

El marco de extrusiones de aluminio es suficientemente estable para un grabador láser. Las almohadillas de goma de los pies proporcionan un soporte razonablemente seguro, pero el grabador láser puede resbalar, especialmente durante los movimientos rápidos. Por lo tanto, una base de madera maciza con un tamaño de aproximadamente 65 × 65 cm es adecuada como soporte para el láser. Fijado con los tres soportes adjuntos, el láser CNC puede colocarse de forma segura de esta manera.
Controles: el Wi-Fi lo hace sencillo
La pantalla táctil y el control Wi-Fi no están disponibles en otros láseres CNC, aunque hay algunos proveedores que tienen los accesorios correspondientes en su gama de productos. Normalmente hay que recurrir a soluciones de bricolaje con un SBC como el Raspberry Pi para conseguir una funcionalidad similar con un láser de diodo. El Longer RAY5 tiene aquí una característica única. Si el láser está conectado a Wi-Fi, los archivos GCode creados con LightBurn o LaserGRBL pueden transferirse fácilmente. La tarjeta microSD se puede dejar en el grabador láser y tampoco se necesita un cable USB.
Antes de iniciar un proceso de grabado, hay que mover el cabezal láser manualmente al punto cero, el Longer RAY5 no tiene un homing automático. El archivo deseado se selecciona a través de Sculpture. Con la función de marco se puede comprobar de antemano si el objeto a procesar está en la posición correcta. El láser dibuja entonces un marco en el tamaño de la salida con la menor intensidad de luz. Tras un toque en Cavre, se inicia el grabado.
La gran pantalla táctil es fácil de leer, incluso con las gafas de seguridad verdes. Los pictogramas seleccionados son casi autoexplicativos. Durante el proceso de grabado, se puede ajustar la velocidad y la potencia del láser. Especialmente para los primeros intentos con un nuevo material, que ahorra un par de sesiones en la búsqueda de la configuración perfecta.
Todas las funciones del láser también pueden consultarse a través del control Wi-Fi. Si el Longer RAY5 está conectado a una red inalámbrica, la dirección IP se muestra en la pantalla. La dirección puede ser consultada por todos los dispositivos de la misma red. El CNC del láser puede controlarse a través de la página web y cargarse con archivos GCode
Hardware - Un ESP-WROOM-32 controla el RAY5
Placa base
Una inspección más detallada de la placa LGT RAY V1.2 revela que el Longer RAY5 está controlado por un EPS32 con dos núcleos de procesamiento. Así, uno de los núcleos puede encargarse de la conexión inalámbrica, mientras que el otro realiza las tareas de cálculo necesarias para el control del movimiento. Durante las pruebas, el microcontrolador demostró ser extraordinariamente estable, de modo que no se produjeron comportamientos inesperados ni siquiera durante tareas prolongadas. Otro aspecto positivo es que los controladores de los motores paso a paso son compatibles con Pololu. Esto permite sustituir los drivers defectuosos o cambiar a alternativas más silenciosas. Los controladores de motor paso a paso A4988 instalados generan señales de control que provocan reacciones relativamente ruidosas en los motores. Se conocen sonidos similares de las antiguas unidades de disquete.
Utilizando las ranuras libres para sensores y otro controlador de motor paso a paso es posible ampliar la funcionalidad del RAY5. Por ejemplo, es posible configurar interruptores de parada de límite y un enfoque automático del láser.

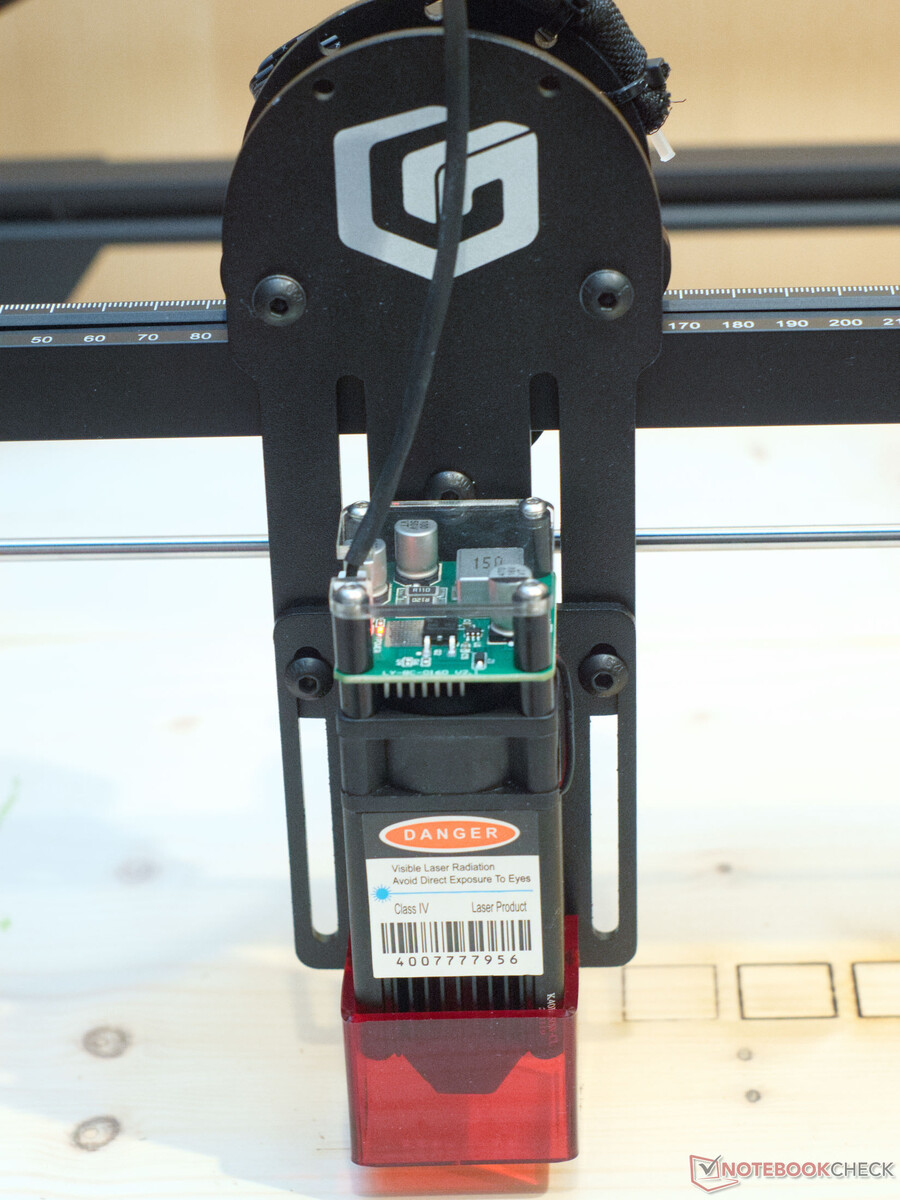

Módulo láser
El módulo láser de 5,5 vatios impresiona por sus buenos resultados durante la prueba. Probablemente también sea responsable de ello un punto de luz especialmente estrecho en el foco. Longer especifica aquí una superficie base cuadrada de 0,08 × 0,08 mm. Dado que el láser tiene un enfoque fijo, el cabezal del láser debe ajustarse en función de la altura del objeto. Lamentablemente, esto no puede hacerse sin herramientas. Para ello, hay que aflojar los tornillos de montaje de ambos lados del láser con una de las llaves Allen incluidas. Un cilindro de aluminio incluido ayuda a encontrar la altura correcta. A continuación, se pueden volver a apretar los dos tornillos. El proceso se complica un poco por la pantalla de luz roja.
El ventilador para refrigerar el láser está en funcionamiento permanentemente mientras el RAY5 está encendido. Mediante el uso de una especie de boquilla, también se crea un ligero efecto de ayuda de aire a través del potente ventilador. Sin embargo, al cortar papel o telas, a veces se desearía un flujo de aire algo más débil aquí, mientras que éste parece bastante débil al procesar madera.Nunca se produjeron llamas durante las pruebas.
Una prueba con madera contrachapada de 3,5 mm de grosor produjo excelentes resultados tanto en el grabado como en el corte. Dos pasadas a 300 mm/min y una intensidad de luz del 100 % produjeron el mejor patrón de corte, con una línea de quemado de unos 0,4 mm de ancho. Este valor es importante para el trabajo de ajuste de precisión al crear cajas o proyectos equivalentes de madera contrachapada u otros materiales de ingeniería. El corte se puede compensar con muchos programas para controlar el láser en consecuencia

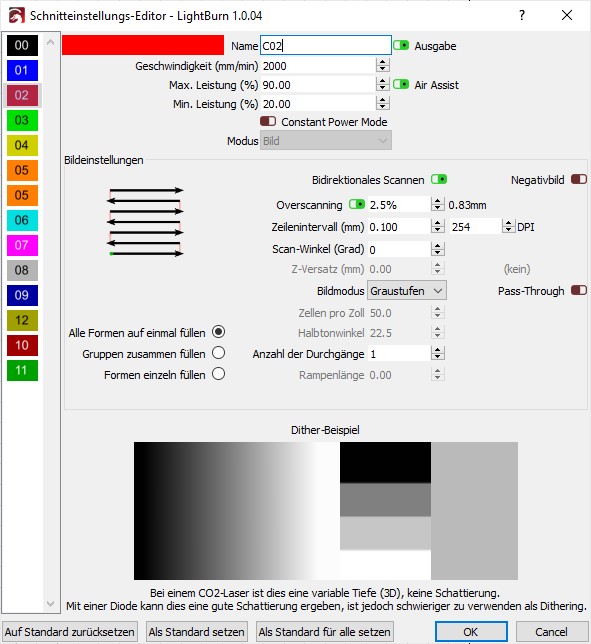

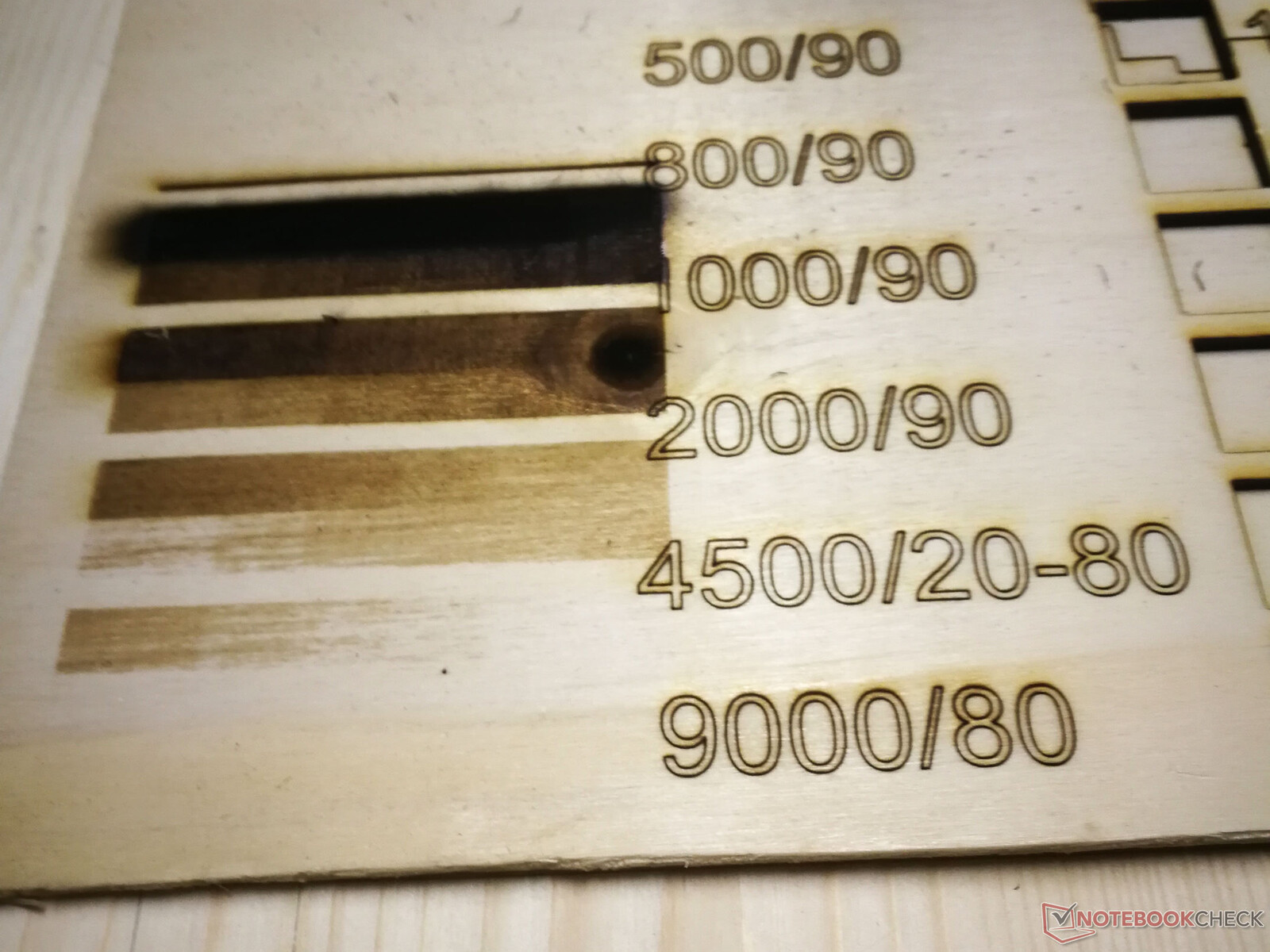

El grabado con un valor de negro del 20 al 100 % muestra el mejor efecto en la madera contrachapada a velocidades entre 2000 y 4500 mm/min con un 90 % de potencia máxima y un 20 % de potencia mínima. Como la madera es una materia prima natural sometida a fuertes fluctuaciones, los valores determinados pueden no ser transferibles a otras piezas. Ya a 1000 mm/min el grabado es tan profundo que la prueba tuvo que detenerse aquí y no se ejecutaron las velocidades inferiores

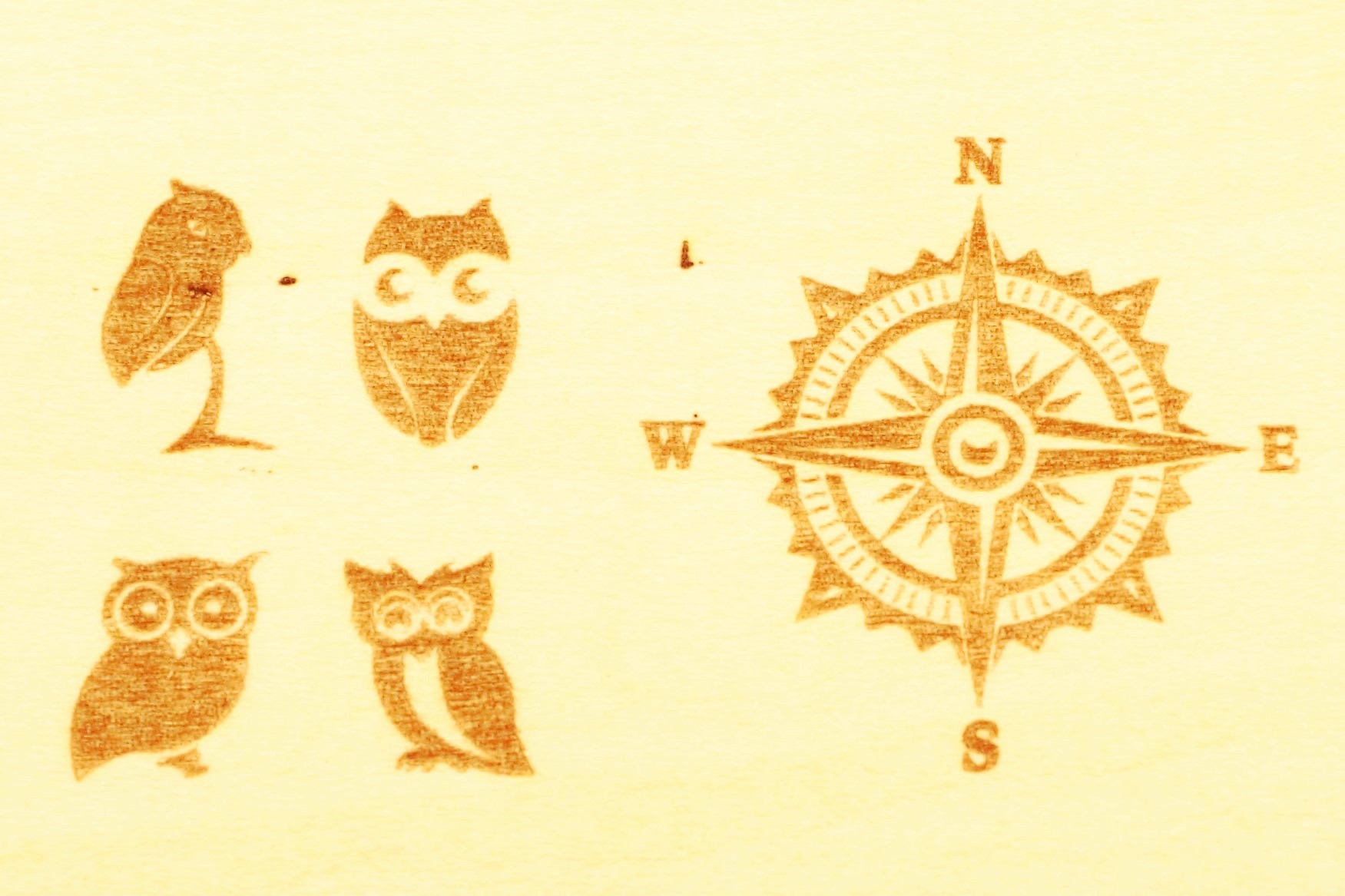

El potente láser también es capaz de procesar muchos otros materiales. Además de la madera, el láser puede cortar tela, fieltro, gomaespuma, acrílico de color, cartón y papel. Se pueden crear sellos personalizados con linóleo o goma para sellos. El grabado también funciona en materiales como la piedra, el aluminio anodizado de color o el cuero. Con unos pocos retoques, también se pueden procesar el metal y el vidrio. La mostaza, las pinturas al temple o los sprays de colores especiales sirven aquí como medio para transferir la energía del láser, que de otro modo simplemente se reflejaría
Medidas de protección: un sensor de llama proporciona cierta tranquilidad durante el trabajo
El Longer RAY5 se envía con las habituales gafas de seguridad para láser verde de China. No podemos determinar si éstas cumplen alguna norma de seguridad. Aparte de eso, el láser tiene un sensor de infrarrojos para detectar llamas y un sensor de posición para detectar si el grabador es estable. Especialmente cuando se trabaja con materiales inflamables, el sensor de llamas es algo tranquilizador después de todo. Antes de que el material pueda incendiarse realmente, el láser se apaga para evitar una emergencia. El potente ventilador debería ser suficiente para apagar el fuego. Una fuerte alarma que suena al mismo tiempo también alerta sobre un posible problema.
Tanto las llamas (de un mechero) como una sacudida del RAY5 se detectaron correctamente en la prueba y el láser se apagó. El único inconveniente es que el láser tiene que reiniciarse completamente después.
Emisiones: ruidosas y malolientes
Las grabadoras láser abiertas como la Longer RAY5 tienen un problema común. Los vapores del material procesado se dispersan por toda la habitación. Sin embargo, dado que los reflejos de la luz láser pueden ser tan perjudiciales como el propio rayo, abrir todas las ventanas durante el funcionamiento no es una opción. Después de todo, los rayos desviados podrían dañar a otras personas. Encontrar una habitación bien ventilada que también sea lo más resistente posible a la luz puede ser difícil.

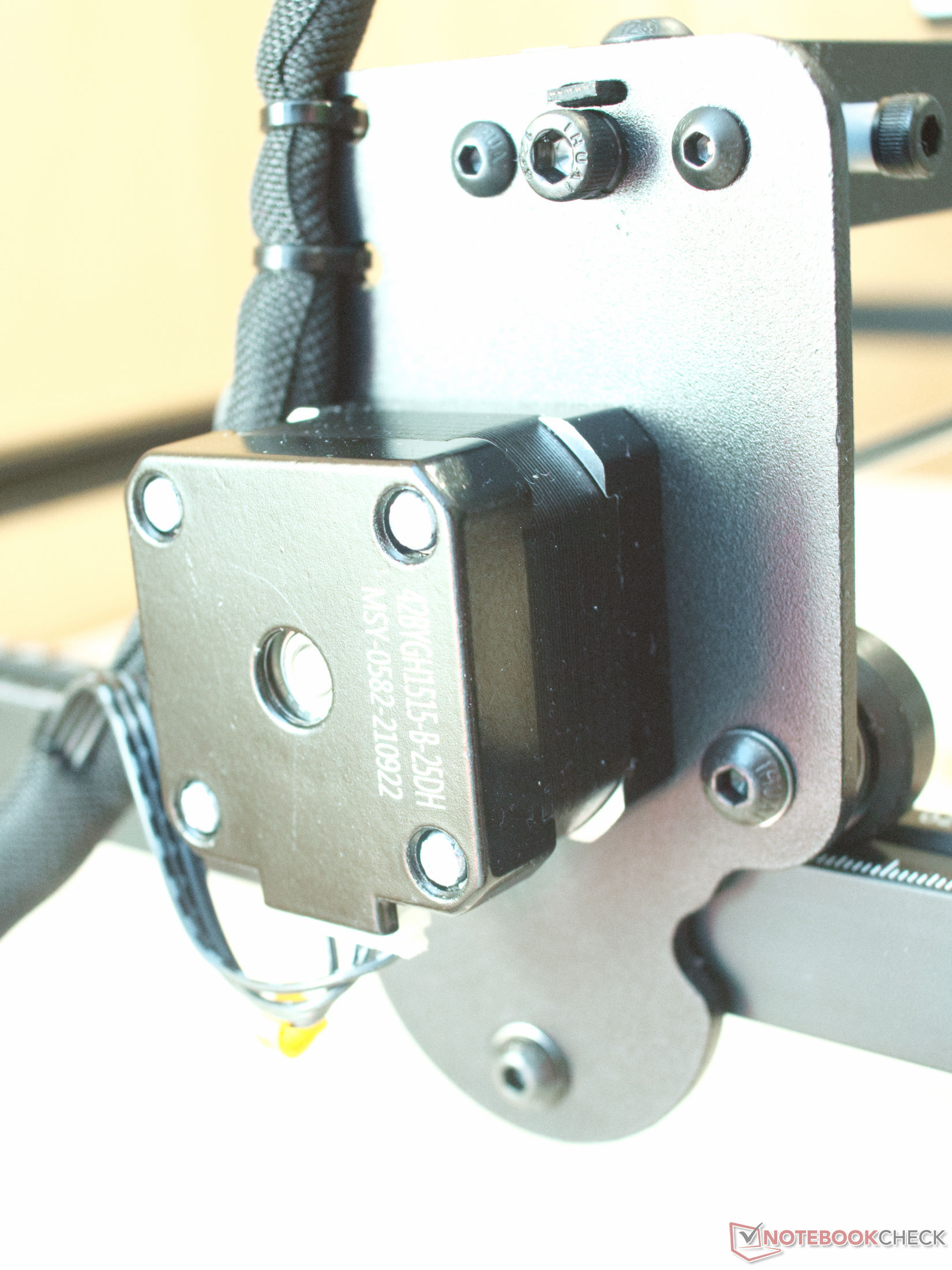

Además, el Longer RAY5 tiene un nivel de ruido bastante alto durante su funcionamiento. Los motores paso a paso zumban en diferentes tonos dependiendo de la velocidad. El ruidoso ventilador del láser también es molesto.
Veredicto
El Longer RAY5 ofrece buenos resultados a un precio justo. Con la posibilidad de controlar el láser CNC mediante Wi-Fi y pantalla táctil, el dispositivo se distingue de la masa de láseres de bricolaje. Para conseguir buenos resultados, probablemente haya que hacer primero algunas pruebas.
El Longer RAY5 convence con un control bien diseñado y un láser potente. Con sus opciones de actualización, el grabador láser ofrece mucho potencial.
Para los entusiastas del bricolaje, este pequeño grabador láser es muy adecuado. Sin embargo, siempre hay que prestar atención a las instrucciones de seguridad cuando se trabaja con láser. Longer ha recortado algunas esquinas para lograr el bajo precio de venta, pero el paquete completo del RAY5 es conveniente.
Precios y disponibilidad
El RAY5 más largoestá disponible a través de la página web del fabricante. El precio, de unos 360 dólares, incluye los gastos de envío y los aranceles de importación. Nuestro dispositivo de prueba llegó en cinco días. Hasta el 14 de enero 2022 puedes ahorrar hasta 60 dólares con el código de cupón 87V69CDZXW5J
Atención
El Longer RAY5 es una herramienta con la que sin duda podrá realizar numerosos y hermosos proyectos. Pero como cualquier herramienta de trabajo, este dispositivo CNC láser tiene riesgos que se pueden evitar con un manejo adecuado.
El potente láser puede dañar gravemente los ojos y la piel, además los reflejos del rayo láser son suficientes para causar enormes daños en la retina. Asegúrese de llevar siempre unas gafas de seguridad para el espectro de luz adecuado de 450 nm con una densidad óptica de 5 (OD5) o superior cuando el láser esté funcionando. Asegúrese de que no haya ojos sin protección en la misma habitación que el láser activo (también muchos animales domésticos tienen ojos) y que la luz del láser no dañe a otros a través de las ventanas o puertas.
No introduzca la mano en la zona de trabajo del láser. Un movimiento imprevisto podría causar lesiones por pellizco en los componentes o por contacto con el rayo láser.
A pesar de las amplias medidas de seguridad de Longer, sigue existiendo un riesgo de incendio al trabajar con el grabador láser, no permita que el láser funcione sin vigilancia. Asegúrese de que haya una buena ventilación y no trabaje con materiales que desprendan sustancias nocivas o tóxicas al calentarse o quemarse. Por ejemplo, el PVC o el vinilo pueden liberar vapores corrosivos de cloruro de hidrógeno cuando se procesan con el láser.
