Análisis del Smartphone Motorola Moto Z2 Force

a prueba de balas? El teléfono inteligente de gama alta Motorola Moto Z2 Force es el último miembro de la familia Moto Z y, como era de esperar, es compatible con las actualizaciones Moto Mods. Además, está equipado con ShatterShield: una tecnología de pantalla que se supone que hace que la pantalla sea completamente resistente a los golpes.

Motorola ha agregado otro teléfono inteligente a su familia Moto Z. Desde el exterior, el Moto Z2 Force es casi idéntico al Moto Z2 Play (que, por cierto, también mide 5,5 pulgadas de ancho), pero está equipado con hardware mucho más rápido. Lo que explicaría el precio de venta mucho más alto de aproximadamente $ 800. A cambio, obtienes lo que solo se puede describir como hardware correcto de la clase superior: un  SoC de gama alta Qualcomm Snapdragon 835, una GPU Adreno 540, 6 GB de RAM LPDDR4 y 64 GB de almacenamiento. Como tal, Moto Z2 Force juega en la misma liga que el Apple iPhone 8 Plus, el HTC U11, el Huawei Mate 10 Pro, el LG V30 o el Samsung Galaxy Note 8. También es tan caro como estos competidores.

Sin embargo, hay una característica de la que carecen todos los demás teléfonos inteligentes de la competencia y que todavía es muy poco frecuente en los teléfonos inteligentes, incluso hoy en día: según el fabricante, la Moto Z2 Force es completamente y 100% irrompible. Al igual que cualquier miembro de la familia Moto Z, se puede actualizar con Moto Mods, como cámaras, baterías o parlantes adicionales que se conectan magnéticamente al teléfono inteligente y pueden mejorar su funcionalidad.

Veamos qué tan bien le fue a la Moto Z2 Force contra sus competidores, ¿o sí?

Motorola Moto Z2 Force
Procesador
Qualcomm Snapdragon 835 (8998) 8 x 2.5 GHz, Kryo 280
Adaptador gráfico
Memoría
6 GB
, LPDDR4
pantalla
5.50 pulgadas 16:9, 2560 x 1440 pixels 534 PPI, Pantalla Super AMOLED QHD 1440p, ShatterShield, OLED, lustroso: si
Disco duro
64 GB UFS 2.1 Flash, 64 GB
, 46.2 GB libre
Conexiones
1 USB 3.0, Audio Conexiones: Conector para audífonos de 3,5 mm a través del dongle USB-C, Card Reader: microSD hasta 2 TB, 1 Lector de Huellas Digitales, NFC, Brightness Sensor, Sensores: lector de huellas dactilares, acelerómetro, giroscopio, magnetómetro, barómetro, sensor de proximidad, ultrasónico, monitor de audio, 2x2 MIMO, USB-OTG, Moto-Mods
Equipamento de red
802.11 a/b/g/n/ac (a/b/g/n = Wi-Fi 4/ac = Wi-Fi 5/), Bluetooth 4.2 (Android 7.1.1), 5.0 (nach Upgrade auf Android 8.0), GSM (850, 900, 1,800, 1,900 MHz), UMTS (850, 900, 1,900, 2,100 MHz), LTE (B1, 2, 3, 4, 5, 7, 8, 12, 17, 19, 20, 26, 28, 34, 38, 39, 40, 46), Descargar hasta 1000 MBit / s, Cargar hasta 75 MBit / s, Nano-SIM, cabeza SAR 0,405 W / kg, cuerpo SAR 1,450 W / k, Dual SIM, LTE, GPS
Tamaño
Alto x ancho x profundidad (en mm): 5.99 x 155.8 x 76
Battería
2730 mAh Litio-Polimero
Sistema Operativo
Android 7.1 Nougat
Camera
Primary Camera: 12 MPix f / 2.0, IMX386, color + 12 MP, f/2.0, IMX386, b/n, 1.25 μm, percepción de profundidad y efectos de profundidad de campo, autoenfoque de detección de fase (PDAF), autofoco láser, flash dual LED con compensación de color (CCT) ), videos de hasta 4K @
Secondary Camera: 5 MPix apertura f/2.2, lente gran angular de 85 °, modo nocturno automático, software de mejora de imagen
Características adicionales
Altavoces: altavoz frontal, Teclado: teclado virtual, Cable USB-C a USB-A, adaptador de audio USB-C a 3.5 mm, cargador de 15 W (5 V, 3 A), guía de inicio rápido, herramienta SIM, 24 Meses Garantía, fanless
Peso
143 g, Suministro de Electricidad: 35 g
Precio
799 Euro
Note: The manufacturer may use components from different suppliers including display panels, drives or memory sticks with similar specifications.



El chasis de aluminio monobloque de la Z2 Force es increíblemente rígido y resistente a la deformación. Dado su grosor oficial de tan solo 6,99 mm, es ciertamente del lado más delgado para un teléfono inteligente. Sin embargo, encontramos que el grosor oficial es excesivamente optimista, y el Z2 Force no parecía particularmente delgado cuando se colocaba junto a otros teléfonos inteligentes. La respuesta a este enigma es la cubierta trasera magnética hecha de plástico aparentemente áspero rugoso que se puede quitar fácilmente; el caso real con sus puertos Moto Mods se encuentra justo debajo. Después de descubrir este engaño, no sorprende en este punto que Motorola parece haber "olvidado" el hecho de que la protuberancia trasera de la cámara de 12 MP sobresale alrededor de 2 mm de la carcasa, pero bueno.


El teléfono está disponible en "Super Black" y "Fine Gold" y está equipado con un panel OLED Super-P de 5,5 pulgadas con resolución WQHD (2560 x 1440). La pantalla en sí está equipada con una tecnología conocida como ShatterShield por Motorola. Esta capa completamente integrada dentro del panel hace que la pantalla sea completamente resistente a los golpes: según el fabricante, la pantalla nunca se romperá o incluso se romperá. Esta promesa es válida durante 4 años después de la compra, pero aún no lo convierte en un teléfono inteligente reforzado. Las exclusiones de garantía mencionan específicamente que el teléfono inteligente no es a prueba de golpes ni capaz de resistir todo tipo de daño por caídas.


La única desventaja real es la susceptibilidad de esta capa protectora a los arañazos. Después de unos días de uso, durante el cual manejamos la Moto Z2 Force con el mismo cuidado que cualquier otro teléfono inteligente, notamos los pequeños arañazos en la pantalla que no se podían limpiar con un paño de microfibra. La funda tampoco es totalmente impermeable, solo es resistente al agua.

Gamepad de Moto Mod
Moto Mod cámara 360 °
Altavoz estéreo Moto Mod Amazon Alexa

Comparación de tamaño

162.5 mm 74.8 mm 8.6 mm 195 g158.4 mm 78.1 mm 7.5 mm 202 g154.2 mm 74.5 mm 7.9 mm 178 g153.9 mm 75.9 mm 7.9 mm 169 g155.8 mm 76 mm 5.99 mm 143 g151.7 mm 75.4 mm 7.3 mm 158 g148 mm 105 mm 1 mm 1.5 g

Conectividad

El Z2 Force está equipado con 6 GB de memoria RAM LPDDR4 y 64 GB de almacenamiento, de los cuales 46 GB son accesibles para el usuario. En teoría, se puede actualizar con tarjetas microSD de hasta 2 TB de capacidad, aunque mientras hablamos, la tarjeta microSD más grande disponible tiene solo 400 GB de tamaño. Mover aplicaciones al almacenamiento SD no es compatible con Moto Z2 Force, y en consecuencia, el espacio adicional solo se puede usar para almacenar archivos multimedia. La ranura dual híbrida de SIM admite dos tarjetas Nano SIM o una Nano SIM y una tarjeta microSD.


El puerto USB-C en la parte inferior del Z2 Force admite USB 3.1 y, por lo tanto, transferencias de datos rápidas desde y hacia el dispositivo. Desafortunadamente, el teléfono inteligente carece de un conector de auriculares de 3,5 mm para conectar auriculares y auriculares. Sin embargo, se incluye un adaptador USB-C a 3.5-mm. El soporte de comunicación inalámbrica incluye Bluetooth 4.2 (Android 7.1.1) o Bluetooth 5.0 (Android 8.0 Oreo) y NFC. El lector de huellas digitales se encuentra debajo de la pantalla. Está ligeramente empotrado en la caja y, por lo tanto, es fácil de localizar.

izquierda: sin conectividad
izquierda: sin conectividad

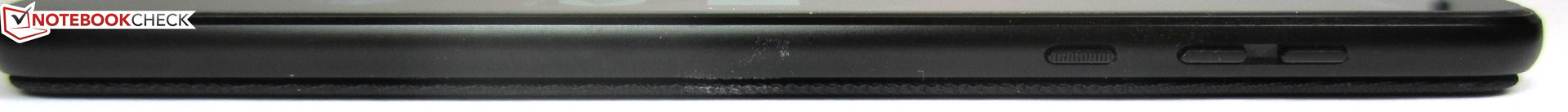

Derecha: botón de encendido, control de volumen
Derecha: botón de encendido, control de volumen
arriba: ranura dual híbrida Nano SIM / microSD
arriba: ranura dual híbrida Nano SIM / microSD

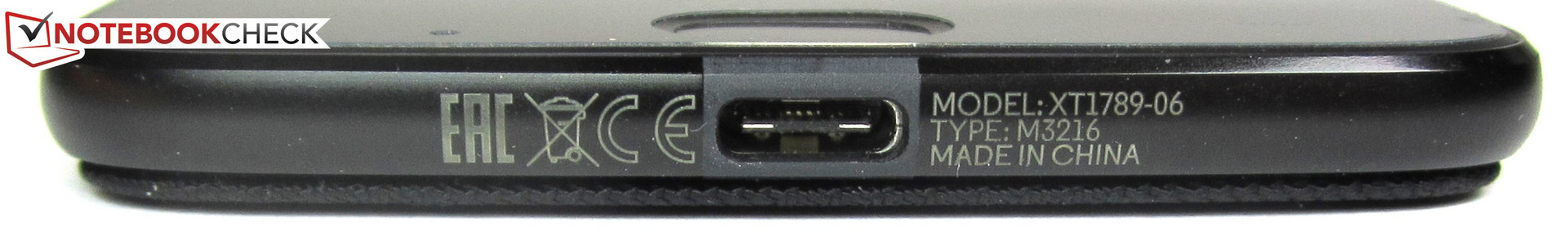

parte inferior: puerto USB-C 3.1 Gen 1
parte inferior: puerto USB-C 3.1 Gen 1

Software

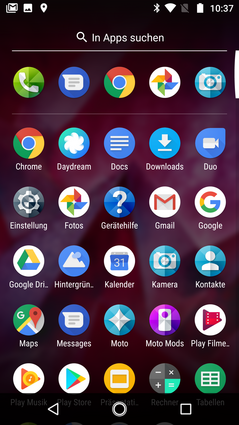

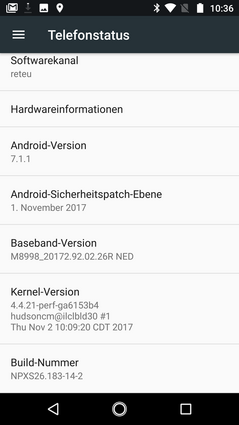

Fuera de la caja, la Z2 Force ejecuta Android 7.1.1 casi en stock. Las únicas adiciones son algunas aplicaciones de Motorola, incluida una para administrar Moto Mods, una para comprender mejor el teléfono inteligente y obtener ayuda, y la aplicación Moto para administrar el lector de huellas digitales, los gestos y el control por voz.

El fabricante no solo ha anunciado una actualización de Android 8.0 Oreo, sino que Motorola también ha comenzado a implementarla en países seleccionados. Lamentablemente, aún no hemos sido bendecidos con el nuevo sistema operativo durante el período de revisión. Los parches de seguridad de Android estaban actualizados (noviembre de 2017).

Comunicación y GPS

La Z2 Force admite una multitud de frecuencias. Además de GSM (850, 900, 1,800 y 1,900 MHz) y UMTS (800, 900, 1,900 y 2,100 MHz) es compatible con las bandas LTE 1, 2, 3, 4, 5, 7, 8, 12, 17, 19, 20, 26, 28, 34, 38, 39, 40 y 46. Durante nuestras pruebas no hemos tenido problemas en la red de Vodafone de Alemania en un entorno rural. El plan de datos correcto siempre que Moto Z2 Force sea compatible con velocidades Gigabit LTE con descargas de hasta 1000 MBit/s y cargas de hasta 75 MBit/s.


La recepción de Wi-Fi de la Z2 Force fue excepcional gracias al soporte para MIMO. En nuestras pruebas conectadas a nuestro enrutador de referencia Linksys EA8500, logró velocidades de transferencia de poco menos de 600 MBit/s para transmitir y recibir. Como tal, estaba a la par con la Samsung Galaxy Note 8, que transmitía un poco más rápido pero que era un poco más lenta. Solo dos de sus competidores eran aún más rápidos: el LG V30 y el Apple iPhone 8 Plus, que aún se encuentra inmejorable en la parte superior de nuestro marcador con 914 MBit/s.

Networking
iperf3 transmit AX12
LG V30
Adreno 540, SD 835, 64 GB UFS 2.1 Flash
703 MBit/s +20%
Samsung Galaxy Note 8
Mali-G71 MP20, Exynos 8895, 64 GB UFS 2.1 Flash
653 MBit/s +11%
HTC U11
Adreno 540, SD 835, 64 GB UFS 2.1 Flash
639 MBit/s +9%
Huawei Mate 10 Pro
Mali-G72 MP12, Kirin 970, 128 GB UFS 2.1 Flash
627 (490min - 666max) MBit/s +7%
Huawei Mate 10 Pro
Mali-G72 MP12, Kirin 970, 128 GB UFS 2.1 Flash
225 MBit/s -62%
Motorola Moto Z2 Force
Adreno 540, SD 835, 64 GB UFS 2.1 Flash
587 MBit/s
Apple iPhone 8 Plus
A11 Bionic GPU, A11 Bionic, Apple 256 GB (iPhone 8 / Plus)
374 MBit/s -36%
iperf3 receive AX12
Apple iPhone 8 Plus
A11 Bionic GPU, A11 Bionic, Apple 256 GB (iPhone 8 / Plus)
914 MBit/s +60%
LG V30
Adreno 540, SD 835, 64 GB UFS 2.1 Flash
657 MBit/s +15%
Motorola Moto Z2 Force
Adreno 540, SD 835, 64 GB UFS 2.1 Flash
573 MBit/s
Samsung Galaxy Note 8
Mali-G71 MP20, Exynos 8895, 64 GB UFS 2.1 Flash
503 MBit/s -12%
HTC U11
Adreno 540, SD 835, 64 GB UFS 2.1 Flash
394 MBit/s -31%
Huawei Mate 10 Pro
Mali-G72 MP12, Kirin 970, 128 GB UFS 2.1 Flash
355 (105min - 550max) MBit/s -38%
Huawei Mate 10 Pro
Mali-G72 MP12, Kirin 970, 128 GB UFS 2.1 Flash
338 MBit/s -41%
Recepción GPS al aire libre
Recepción GPS al aire libre

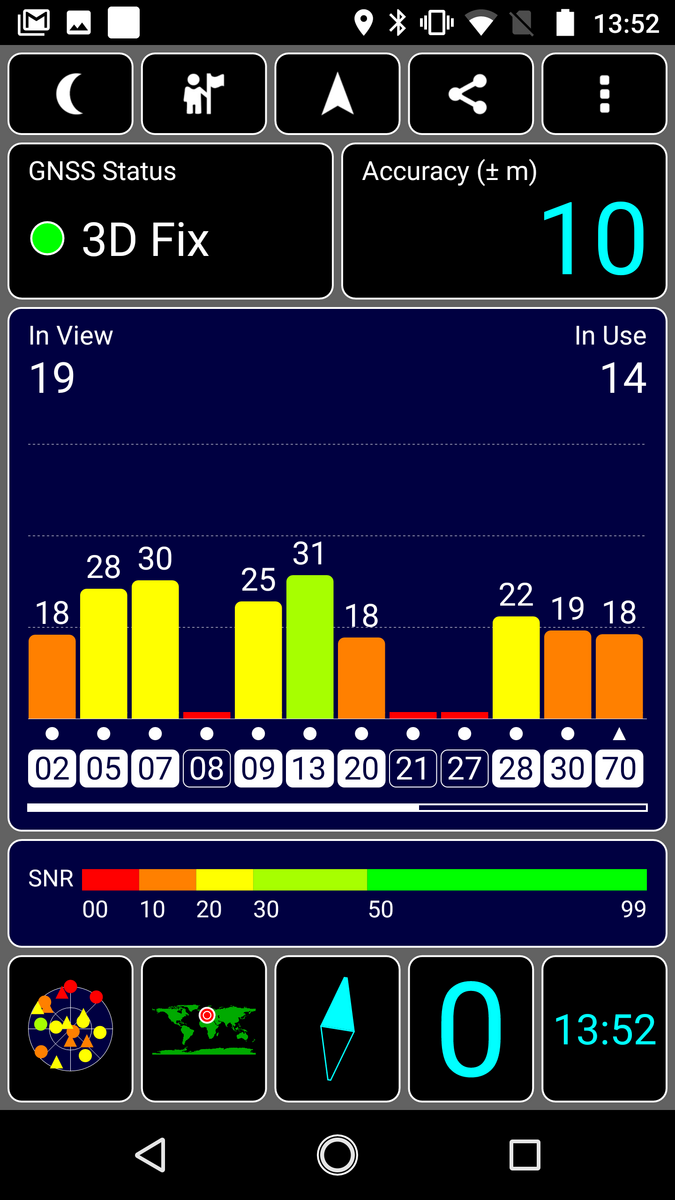

Recepción de GPS en el interior
Recepción de GPS en el interior

Los servicios de ubicación compatibles incluyen GPS, AGPS, Beidou y GLONASS. La precisión exterior es de alrededor de 3 m, la precisión interior es de alrededor de 10 m.


El Moto Z2 Force lo hizo muy bien durante nuestra gira de bicicleta de 4.4 km de largo lanzada contra un GPS profesional Garmin Edge 500. Resultó ser muy preciso en general a pesar de aumentos ocasionales en los que nos colocó a varios metros de nuestra posición real. Para ser justos, tenemos que admitir que pasó lo mismo con el Garmin Edge 500 ese día.

Motorola Moto Z2 Force: descripción general
Motorola Moto Z2 Force: descripción general
Motorola Moto Z2 Force: intersección
Motorola Moto Z2 Force: intersección
Motorola Moto Z2 Force: punto de inflexión
Motorola Moto Z2 Force: punto de inflexión
Garmin Edge 500: descripción general
Garmin Edge 500: descripción general

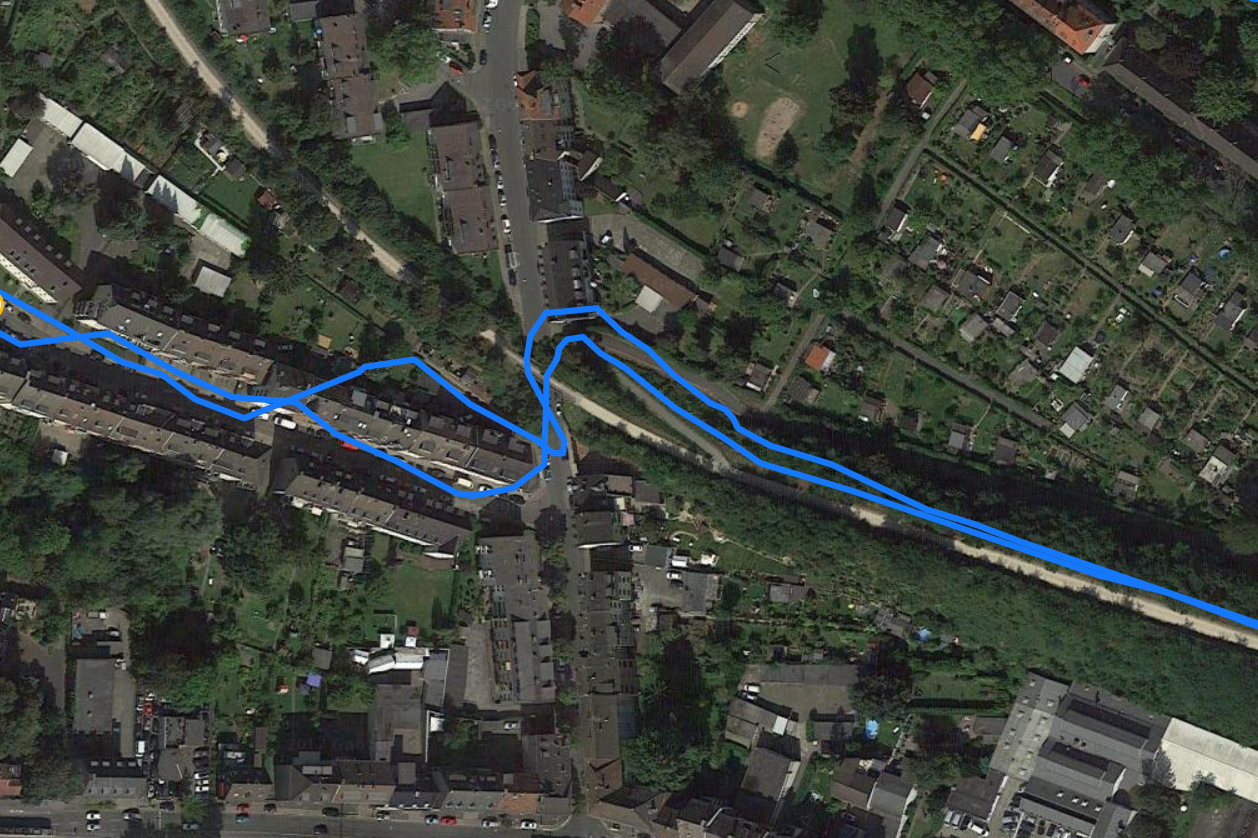

Garmin Edge 500: intersección
Garmin Edge 500: intersección
Garmin Edge 500: punto de inflexión
Garmin Edge 500: punto de inflexión

Calidad de telefonía y llamadas

El teléfono usa la aplicación telefónica predeterminada de Google, que es fácil de usar y ofrece todas las funciones que podríamos solicitar. La calidad de las llamadas era decente, y las llamadas telefónicas a teléfonos fijos y otros celulares eran claras y fáciles de entender. El altoparlante funcionó como se esperaba.

Cámaras

cámara principal HDR foto (12 MP, 4: 3)
cámara principal HDR foto (12 MP, 4: 3)

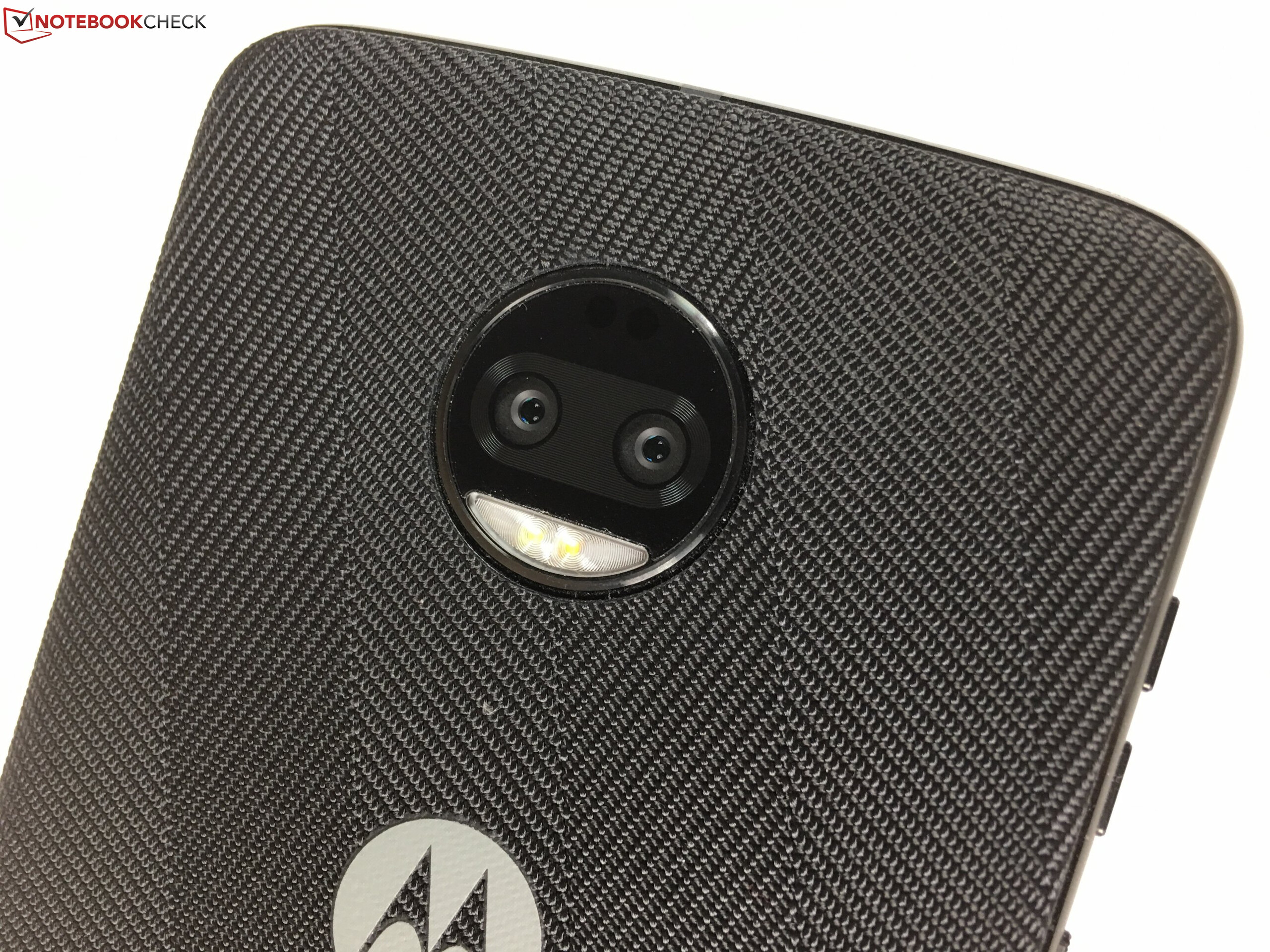

La cámara principal de dos lentes de la Z2 Force cuenta con un sensor Sony IMX386 de 12 MP con una apertura de f/2.0. Cada foto es grabada por ambos sensores, una de color y una b/n, y multiplexada y combinada en una sola imagen después. Según el fabricante, la cámara dual debería funcionar bien incluso en condiciones de poca luz, y permite efectos fotográficos interesantes, como la profundidad de campo o el blanco y negro selectivo.

La cámara Moto Mods Moto 360 opcional da varios pasos más y es compatible con fotos de 360 grados (19 MP) o videos (4K o FHD). Una vez que se detecta la cámara Moto Mods, la aplicación de la cámara muestra automáticamente las características y la configuración de 360 grados, como la vista esférica o la visualización simultánea de la imagen principal y secundaria.

cámara frontal HDR foto (5 MP, 4: 3)
cámara frontal HDR foto (5 MP, 4: 3)

Las fotos tomadas a plena luz del día fueron nítidas, coloridas y muy animadas. Desafortunadamente, las fotos tomadas en condiciones de poca luz no fueron particularmente buenas a pesar de las afirmaciones de Motorola de lo contrario. Cuando se compara directamente con la cámara doble del Huawei Mate 10 Pro, la foto con poca luz (escena 2) es mucho más detallada en este último: eche un vistazo a la escritura de Notebookcheck para ver la diferencia. Se admite la grabación de video 4K a 30 FPS, y la calidad de video es decente.

La cámara frontal de 5 MP está bien en general. Cuenta con un flash LED y puede grabar videos FHD a 30 FPS.

Comparación de Imágenes

Elige una escena y navega dentro de la primera imagen. Un click cambia el nivel de zoom. Un click en la imagen aumentada abre la original en una ventana nueva. La primera imagen muestra la fotografía escalada del dispositivo de pruebas.

Scene 1Scene 2Scene 3
orginal image
click para cargar imágenes

Como era de esperar, la precisión del color y el realismo no ocuparon un lugar destacado en la agenda de Motorola al desarrollar y ajustar la cámara de Moto Z2 Force. En cambio, el enfoque se desplazó hacia las fotos animadas de alto contraste, por lo que los colores están ligeramente sobresaturados por defecto, lo que da como resultado fotos y videos que son muy agradables de ver. Nuestro gráfico de prueba demuestra que las fotos están enfocadas hasta los bordes y la cámara no tiene problemas con los degradados o los patrones geométricos.

ColorChecker. Color de referencia en la mitad inferior de cada cuadrado.
ColorChecker. Color de referencia en la mitad inferior de cada cuadrado.
tarjeta de referencia
tarjeta de referencia
tarjeta de referencia (ampliada)
tarjeta de referencia (ampliada)

Accesorios y garantía

Se incluyen en la caja un cargador rápido de 15 W (5 V, 3 A), un cable USB-C a USB-A, un USB-C a un dongle de 3,5 mm, una guía de inicio rápido y una herramienta SIM. El teléfono y los accesorios están cubiertos por una garantía limitada de 2 años.


Los accesorios son una gran cosa para Z2 Force. Dado que admite hardware adicional a través de Moto Mods, hay un total de 12 mejoras adicionales disponibles a través del sitio web de Motorola. Entre otros, incluyen altavoces estéreo, un mini proyector, un gamepad, una batería extra y una cámara de 360 grados. Nos han proporcionado tres modificaciones opcionales para su revisión: la cámara de 360 grados ($225), el gamepad ($60) y el altavoz inteligente con Alexa ($115). Estos tres se discuten con más detalle en las secciones de cámara, altavoz y juegos.



Cámara Moto 360
Cámara Moto 360

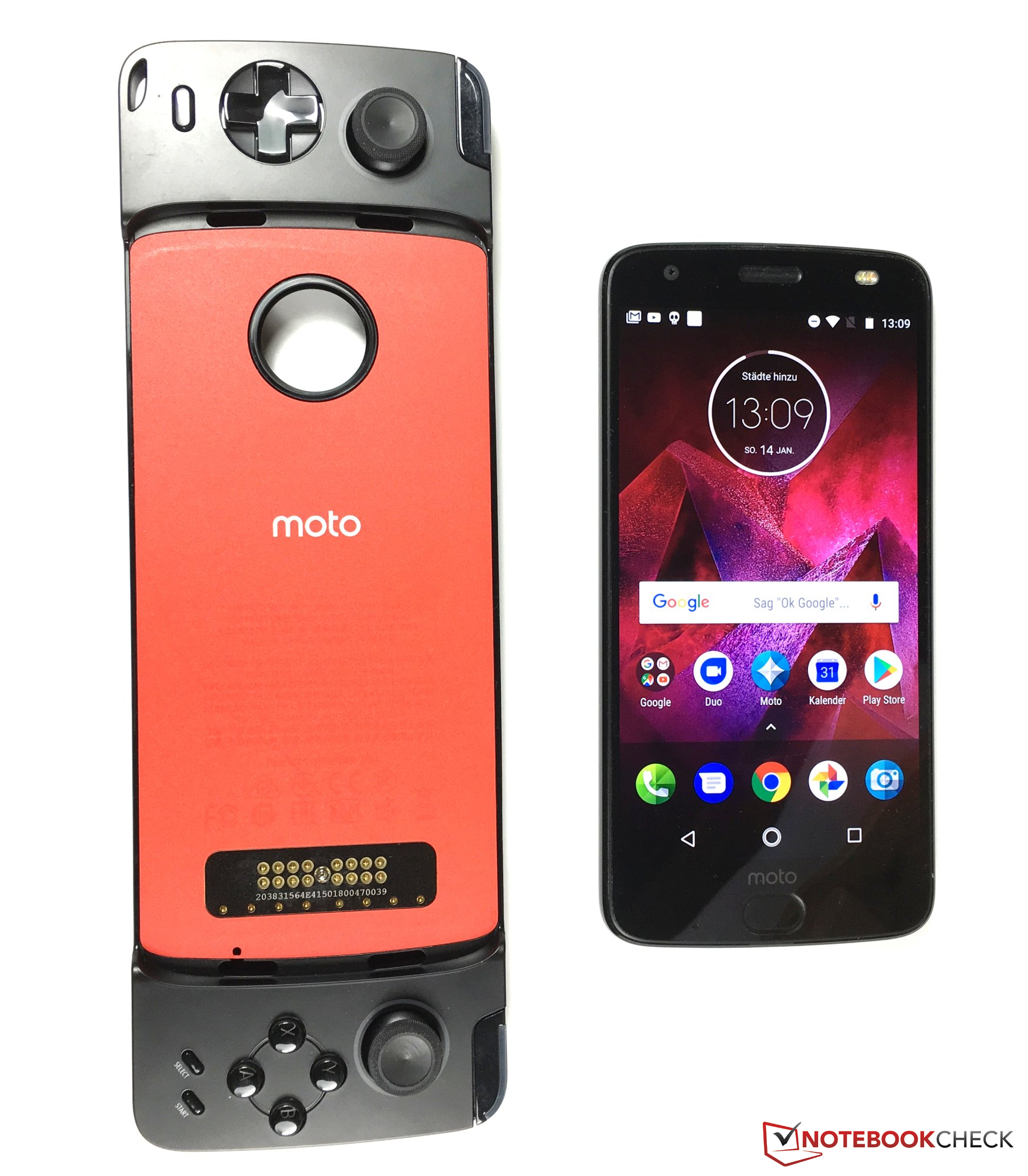

Moto gamepad
Moto gamepad

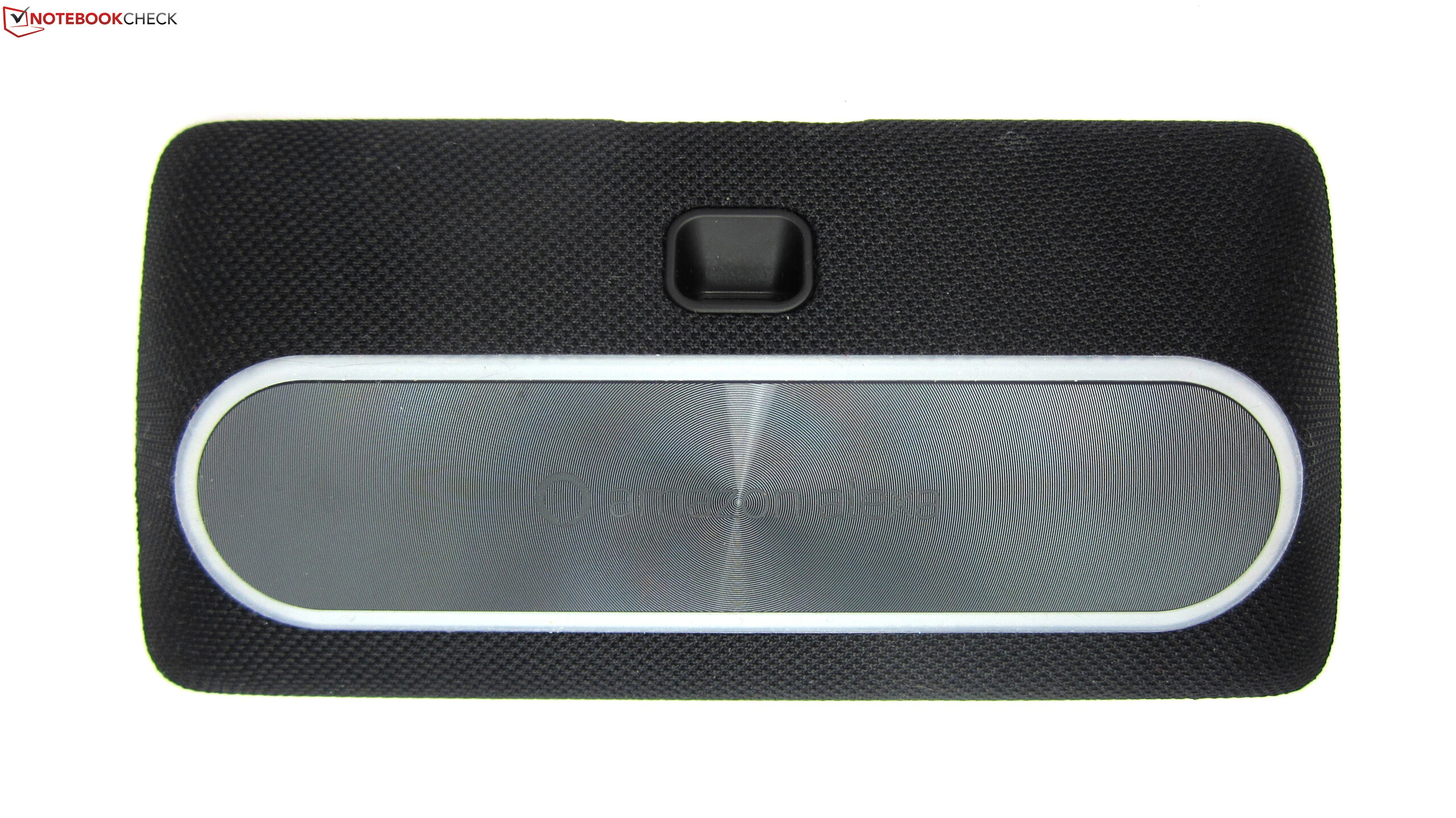

Altavoz inteligente de Moto con Amazon Alexa
Altavoz inteligente de Moto con Amazon Alexa

Dispositivos de entrada y manejo

Subjetivamente hablando, el Moto Z2 Force es un teléfono increíblemente rápido y suave. Ni iniciarse ni tener muchas aplicaciones abiertas al mismo tiempo ni cambiar entre estas aplicaciones provocaron desaceleraciones notables. Los tres botones físicos en el lado derecho también fueron bastante rápidos. La superficie del botón de encendido está ligeramente ondulada, lo que hace que sea fácil de localizar y distinguir del oscilador de volumen cercano.

El lector de huellas digitales se encuentra debajo de la pantalla y sirve como dispositivo de entrada adicional. Si habilita los controles de un botón en la aplicación Moto Action, el lector de huellas digitales reemplaza los tres botones estándar de Android. Al presionar actúa como en casa, deslizar el dedo hacia la izquierda actúa hacia atrás y deslizar hacia la derecha abre la vista multitarea de todas las aplicaciones actualmente abiertas.

La aplicación Moto Action también admite gestos adicionales, como un doble movimiento para encender la linterna o levantar ligeramente el teléfono durante una llamada entrante para silenciar todos los sonidos y cambiar a vibración solamente. Los controles de voz son compatibles, y el teléfono reacciona con frases naturales como "muéstrame" para iniciar acciones como mostrar el calendario, el pronóstico del tiempo o iniciar una aplicación. El teclado predeterminado en Moto Z2 Force es Google's Gboard.

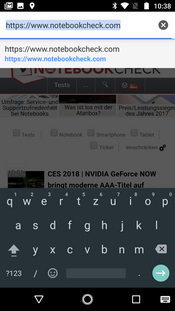

teclado en modo retrato
teclado en modo retrato

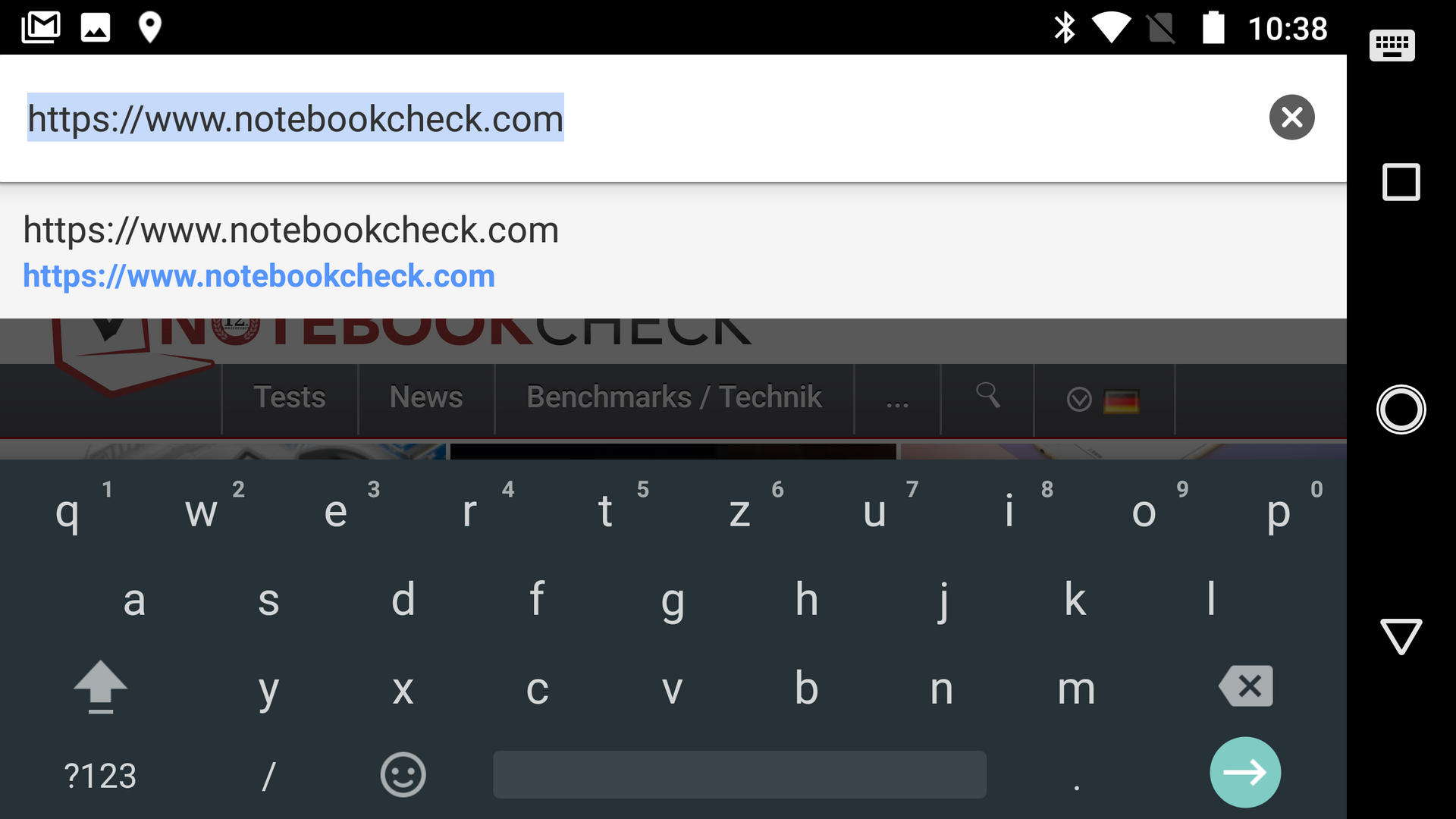

teclado en modo paisaje
teclado en modo paisaje

Display

geometría subpixel
geometría subpixel

La pantalla OLED de 5,5 pulgadas WQHD (2560 x 1440) de la Fuerza Z2 es adecuada para un teléfono inteligente de clase alta, y la densidad de píxeles resultante de 534 PPI es impresionante; ¡todo es nítido! Otros teléfonos inteligentes que presentan una pantalla OLED con una resolución superior a FHD son el Samsung Galaxy Note 8 y el LG V30. El Moto Z2 Force no es compatible con HDR10.

Gracias a su panel OLED, la pantalla puede desactivar por completo los píxeles individuales, creando así un verdadero negro que da como resultado una relación de contraste teóricamente infinita. En consecuencia, los colores realmente aparecen en esta pantalla. El brillo máximo de la pantalla con el sensor de luz ambiente activado es de 526 nits. Está limitado a 348 nits con el sensor de luz ambiental desactivado. La prueba APL50 con áreas brillantes y oscuras distribuidas uniformemente produce un brillo máximo de 580 nits.

La distribución del brillo es solo del 88% y, por lo tanto, comparativamente débil. Dicho esto, los patrones de brillo desigual son apenas perceptibles y requieren áreas grandes y uniformes. En consecuencia, aunque los vimos en nuestro laboratorio, no notamos nada en el uso cotidiano en el mundo real. No obstante, recomendamos encarecidamente inspeccionar la pantalla antes de comprar el dispositivo o tomar cualquier decisión de compra: parpadea a 245 Hz, lo que puede ser muy molesto para algunos usuarios.





507
cd/m²
512
cd/m²
532
cd/m²
508
cd/m²
511
cd/m²
538
cd/m²
521
cd/m²
533
cd/m²
573
cd/m²
Temperatura del cuarto
tested with X-Rite i1Pro 2
Máximo: 573 cd/m² (Nits) Médio: 526.1 cd/m² Minimum: 8.91 cd/m²
iluminación: 88 %
Brillo con batería: 511 cd/m²
Contraste: ∞:1 (Negro: 0 cd/m²)
ΔE Color 4.3 | 0.5-29.43 Ø4.92
ΔE Greyscale 3.7 | 0.5-98 Ø5.2
Gamma: 2.11
Motorola Moto Z2 Force
OLED, 2560x1440, 5.5"
Huawei Mate 10 Pro
OLED, 2160x1080, 6"
Samsung Galaxy Note 8
Super AMOLED, 2960x1440, 6.3"
HTC U11
Super LCD5, 2560x1440, 5.5"
LG V30
OLED, 2880x1440, 6"
Apple iPhone 8 Plus
IPS, 1920x1080, 5.5"
Screen
35%
21%
16%
-11%
34%
Brightness middle
511
629
23%
530
4%
482
-6%
432
-15%
559
9%
Brightness
526
636
21%
536
2%
472
-10%
428
-19%
538
2%
Brightness Distribution
88
94
7%
93
6%
90
2%
87
-1%
90
2%
Black Level *
0.33
0.38
Colorchecker dE 2000 *
4.3
1.7
60%
2.6
40%
3.2
26%
4.18
3%
1.3
70%
Colorchecker dE 2000 max. *
9.6
3.6
62%
5.1
47%
5.4
44%
8.53
11%
2.7
72%
Greyscale dE 2000 *
3.7
2.4
35%
2.7
27%
2.2
41%
5.3
-43%
1.8
51%
Gamma
2.11 104%
2.15 102%
2.04 108%
2.22 99%
2.33 94%
2.25 98%
CCT
7075 92%
6337 103%
6206 105%
6581 99%
7487 87%
6797 96%
Contrast
1461
1471

* ... más pequeño es mejor

El dispositivo admite dos modos de color en el software, "Estándar" e "Intensivo". Hemos utilizado nuestro espectrofotómetro y el software CalMAN en ambos modos, y encontramos un ligero tinte azul en ambos. Fue más pronunciado en "Intensivo" (temperatura de color: 7,340K) y casi insignificante en "Estándar" (temperatura de color: 7,075K). La temperatura de color ideal sería 6.500 K Las desviaciones DeltaE también fueron ligeramente superiores al valor ideal de menos de 3 en ambos modos. La conclusión: "Estándar" ofrece una representación de color más precisa, mientras que "Intensivo" tiene una mayor cobertura de espacio de color.

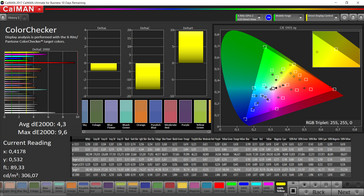

precisión del color estándar (espacio de color P3)
precisión del color estándar (espacio de color P3)

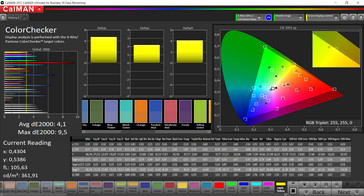

precisión del color Intensivo (espacio de color P3)
precisión del color Intensivo (espacio de color P3)
espacio de color estándar (espacio de color P3)
espacio de color estándar (espacio de color P3)

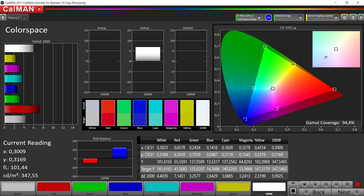

espacio de color Intensivo (espacio de color P3)
espacio de color Intensivo (espacio de color P3)
escala de grises Estándar (espacio de color P3)
escala de grises Estándar (espacio de color P3)
Intensivo en escala de grises (espacio de color P3)
Intensivo en escala de grises (espacio de color P3)
estándar de saturación (espacio de color P3)
estándar de saturación (espacio de color P3)
Intensivo de saturación (espacio de color P3)
Intensivo de saturación (espacio de color P3)

Parpadeo de Pantalla / PWM (Pulse-Width Modulation)

Para atenuar el brillo de pantalla algunos portátiles están encendiendo y apagando la retroiluminación muy rápidamente. Esto se hace a una frecuencia que no debiera detectarse a simple vista. Si la frecuencia es demasiado lenta, la gente sensible podría experimentar problemas visuales, dolores de cabeza e incluso ver parpadeos.
Parpadeo de Pantalla / PWM detectado 245.1 Hz

La retroiluminación del display parpadea a 245.1 Hz (seguramente usa PWM - Pulse-Width Modulation) .

La frecuencia de 245.1 Hz es relativamente baja, por lo que la gente sensible debería ver parpadeos y padecer fatiga visual por la pantalla (usado al brillo indicado a continuación).

Comparación: 53 % de todos los dispositivos testados no usaron PWM para atenuar el display. Si se usó, medimos una media de 8743 (mínimo: 5 - máxmo: 343500) Hz.

Tiempos de respuesta del display

Los tiempos de respuesta del display muestran lo rápido que puede cambiar la pantalla de un color al siguiente. Tiempos lentos de respuesta pueden llevar a imágenes persistentes alrededor de objetos en movimiento o a displays borrosos. Particularmente los aficionados a los juegos 3D frenéticos deberían usar una pantalla con tiempos de respuesta rápidos.

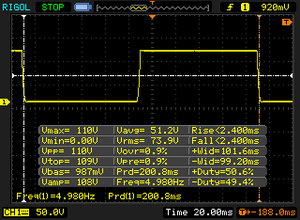

       Tiempo de respuesta de Negro a Blanco
4.8 ms ... subida ↗ y bajada ↘ combinada↗ 2.4 ms subida
↘ 2.4 ms bajada
La pantalla mostró tiempos de respuesta muy rápidos en nuestros tests y debería ser adecuada para juegos frenéticos.
En comparación, todos los dispositivos de prueba van de ##min### (mínimo) a 240 (máximo) ms. » 14 % de todos los dispositivos son mejores.
Esto quiere decir que el tiempo de respuesta medido es mejor que la media (21 ms) de todos los dispositivos testados.

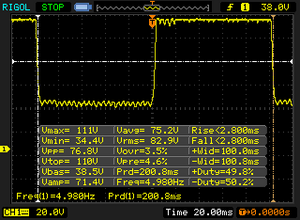

       Tiempo de respuesta 50% Gris a 80% Gris
5.6 ms ... subida ↗ y bajada ↘ combinada↗ 2.8 ms subida
↘ 2.8 ms bajada
La pantalla mostró tiempos de respuesta muy rápidos en nuestros tests y debería ser adecuada para juegos frenéticos.
En comparación, todos los dispositivos de prueba van de ##min### (mínimo) a 636 (máximo) ms. » 14 % de todos los dispositivos son mejores.
Esto quiere decir que el tiempo de respuesta medido es mejor que la media (32.9 ms) de todos los dispositivos testados.

Al aire libre, la Z2 Force se benefició enormemente de su pantalla brillante y su alta relación de contraste. La pantalla permaneció legible incluso a niveles muy altos de brillo, y sus ángulos de visión fueron excelentes. Solo en ángulos extremadamente agudos los colores se distorsionan ligeramente produciendo el florecimiento verde tan común en las pantallas OLED.

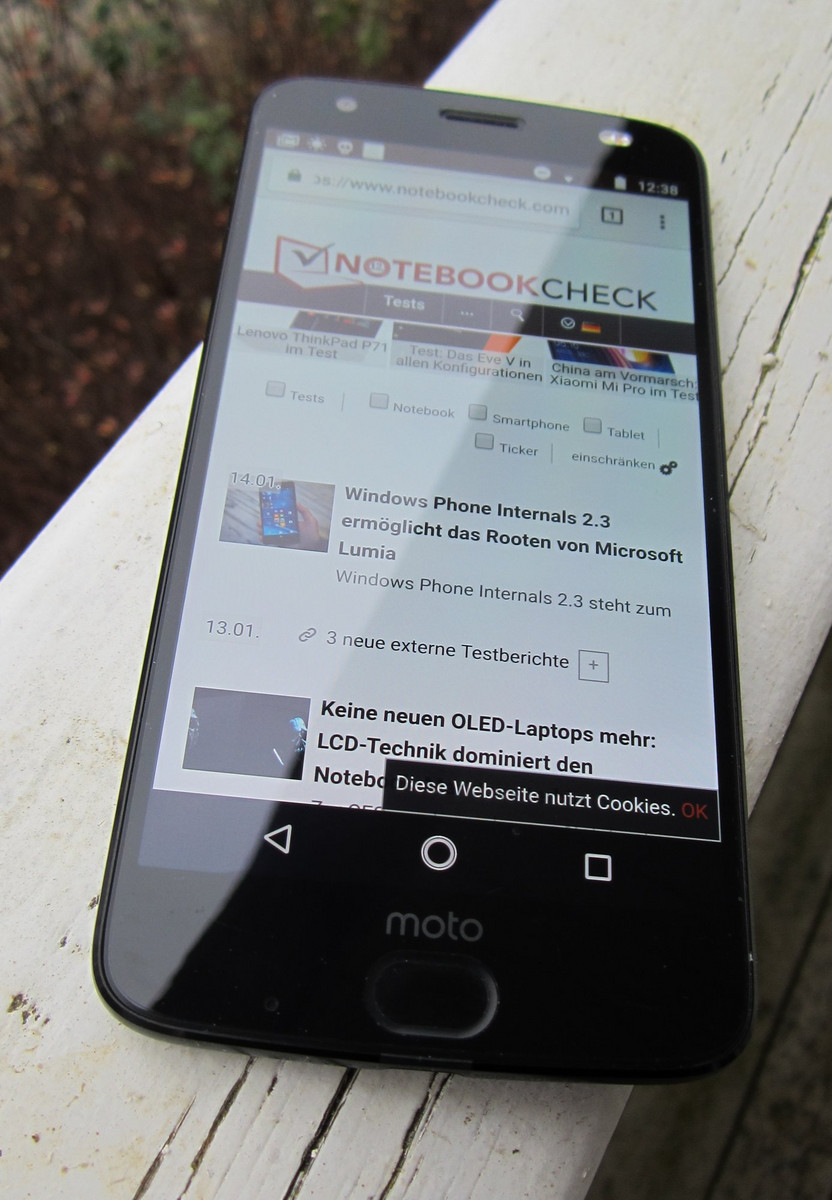

al aire libre
al aire libre

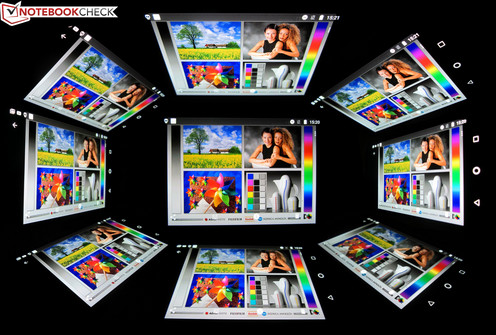

ángulos de visión
ángulos de visión

Rendimiento

Equipado con 6 GB de RAM LPDDR4, el SoC Snapdragon 835 de Qualcomm de gama alta y una rápida GPU Adreno 540, el Moto Z2 Force no deja nada que desear. Está fácilmente a la par de otros teléfonos inteligentes de gama alta, como el Huawei Mate 10 Pro equipado con HiSilicon Kirin 970 o el Samsung Galaxy Note 8 equipado con Exynos 8895. Ambos, el HTC U11 y el LG V30, funcionan con el mismo Qualcomm Snapdragon 835.

Como era de esperar, casi todos los teléfonos inteligentes ofrecen un rendimiento prácticamente idéntico en nuestros puntos de referencia sintéticos. Solo el iPhone 8 Plus es mucho más rápido que todos sus competidores de Android en AnTuTu y GFXBench, pero a cambio se queda atrás en 3DMark.

AnTuTu v6 - Total Score (ordenar por valor)
Motorola Moto Z2 Force
179595 Points
Huawei Mate 10 Pro
177341 Points -1%
Samsung Galaxy Note 8
173997 Points -3%
HTC U11
175032 Points -3%
LG V30
173749 Points -3%
Apple iPhone 8 Plus
218158 Points +21%
PCMark for Android
Work performance score (ordenar por valor)
Motorola Moto Z2 Force
8553 Points
Huawei Mate 10 Pro
8439 Points -1%
Samsung Galaxy Note 8
6084 Points -29%
HTC U11
8295 Points -3%
LG V30
6854 Points -20%
Work 2.0 performance score (ordenar por valor)
Motorola Moto Z2 Force
6998 Points
Huawei Mate 10 Pro
6932 Points -1%
Samsung Galaxy Note 8
5096 Points -27%
HTC U11
6828 Points -2%
LG V30
5603 Points -20%
BaseMark OS II
Overall (ordenar por valor)
Motorola Moto Z2 Force
3625 Points
Huawei Mate 10 Pro
3147 Points -13%
Samsung Galaxy Note 8
3338 Points -8%
HTC U11
3034 Points -16%
LG V30
2702 Points -25%
System (ordenar por valor)
Motorola Moto Z2 Force
5918 Points
Huawei Mate 10 Pro
5244 Points -11%
Samsung Galaxy Note 8
5308 Points -10%
HTC U11
5570 Points -6%
LG V30
4238 Points -28%
Memory (ordenar por valor)
Motorola Moto Z2 Force
3652 Points
Huawei Mate 10 Pro
4142 Points +13%
Samsung Galaxy Note 8
3095 Points -15%
HTC U11
2085 Points -43%
LG V30
2091 Points -43%
Graphics (ordenar por valor)
Motorola Moto Z2 Force
6144 Points
Huawei Mate 10 Pro
3657 Points -40%
Samsung Galaxy Note 8
6121 Points 0%
HTC U11
5976 Points -3%
LG V30
5949 Points -3%
Web (ordenar por valor)
Motorola Moto Z2 Force
1300 Points
Huawei Mate 10 Pro
1234 Points -5%
Samsung Galaxy Note 8
1235 Points -5%
HTC U11
1221 Points -6%
LG V30
1009 Points -22%
Geekbench 4.4
64 Bit Single-Core Score (ordenar por valor)
Motorola Moto Z2 Force
1911 Points
Huawei Mate 10 Pro
1898 Points -1%
Samsung Galaxy Note 8
2028 Points +6%
HTC U11
1906 Points 0%
LG V30
1900 Points -1%
Apple iPhone 8 Plus
4263 Points +123%
64 Bit Multi-Core Score (ordenar por valor)
Motorola Moto Z2 Force
6711 Points
Huawei Mate 10 Pro
6792 Points +1%
Samsung Galaxy Note 8
6744 Points 0%
HTC U11
6443 Points -4%
LG V30
6078 Points -9%
Apple iPhone 8 Plus
10558 Points +57%
Compute RenderScript Score (ordenar por valor)
Huawei Mate 10 Pro
8572 Points
Samsung Galaxy Note 8
8310 Points
HTC U11
8281 Points
LG V30
8016 Points
3DMark
1280x720 offscreen Ice Storm Unlimited Score (ordenar por valor)
Motorola Moto Z2 Force
40848 Points
Huawei Mate 10 Pro
30590 Points -25%
Samsung Galaxy Note 8
32399 Points -21%
HTC U11
40014 Points -2%
LG V30
34139 Points -16%
Apple iPhone 8 Plus
64405 Points +58%
1280x720 offscreen Ice Storm Unlimited Graphics Score (ordenar por valor)
Motorola Moto Z2 Force
55485 Points
Huawei Mate 10 Pro
34008 Points -39%
Samsung Galaxy Note 8
36807 Points -34%
HTC U11
55725 Points 0%
LG V30
55271 Points 0%
Apple iPhone 8 Plus
113380 Points +104%
1280x720 offscreen Ice Storm Unlimited Physics (ordenar por valor)
Motorola Moto Z2 Force
21239 Points
Huawei Mate 10 Pro
22629 Points +7%
Samsung Galaxy Note 8
22829 Points +7%
HTC U11
20140 Points -5%
LG V30
14601 Points -31%
Apple iPhone 8 Plus
25641 Points +21%
2560x1440 Sling Shot OpenGL ES 3.0 (ordenar por valor)
Motorola Moto Z2 Force
4969 Points
Huawei Mate 10 Pro
3239 Points -35%
Samsung Galaxy Note 8
3414 Points -31%
HTC U11
4744 Points -5%
LG V30
4738 Points -5%
2560x1440 Sling Shot OpenGL ES 3.0 Graphics (ordenar por valor)
Motorola Moto Z2 Force
6035 Points
Huawei Mate 10 Pro
3353 Points -44%
Samsung Galaxy Note 8
3928 Points -35%
HTC U11
5877 Points -3%
LG V30
5895 Points -2%
2560x1440 Sling Shot OpenGL ES 3.0 Physics (ordenar por valor)
Motorola Moto Z2 Force
3071 Points
Huawei Mate 10 Pro
2896 Points -6%
Samsung Galaxy Note 8
2342 Points -24%
HTC U11
2832 Points -8%
LG V30
2808 Points -9%
2560x1440 Sling Shot Extreme (ES 3.1) (ordenar por valor)
Motorola Moto Z2 Force
3713 Points
Huawei Mate 10 Pro
2850 Points -23%
Samsung Galaxy Note 8
2584 Points -30%
HTC U11
3590 Points -3%
LG V30
3635 Points -2%
Apple iPhone 8 Plus
2781 Points -25%
2560x1440 Sling Shot Extreme (ES 3.1) Graphics (ordenar por valor)
Motorola Moto Z2 Force
3991 Points
Huawei Mate 10 Pro
2844 Points -29%
Samsung Galaxy Note 8
2661 Points -33%
HTC U11
3883 Points -3%
LG V30
3903 Points -2%
Apple iPhone 8 Plus
3069 Points -23%
2560x1440 Sling Shot Extreme (ES 3.1) Physics (ordenar por valor)
Motorola Moto Z2 Force
2986 Points
Huawei Mate 10 Pro
2871 Points -4%
Samsung Galaxy Note 8
2346 Points -21%
HTC U11
2841 Points -5%
LG V30
2931 Points -2%
Apple iPhone 8 Plus
2109 Points -29%
GFXBench (DX / GLBenchmark) 2.7
T-Rex Onscreen (ordenar por valor)
Motorola Moto Z2 Force
60 fps
Huawei Mate 10 Pro
60 fps 0%
Samsung Galaxy Note 8
59 fps -2%
HTC U11
58 fps -3%
LG V30
60 fps 0%
Apple iPhone 8 Plus
119.4 fps +99%
1920x1080 T-Rex Offscreen (ordenar por valor)
Motorola Moto Z2 Force
105 fps
Huawei Mate 10 Pro
112 fps +7%
Samsung Galaxy Note 8
105 fps 0%
HTC U11
91 fps -13%
LG V30
113 fps +8%
Apple iPhone 8 Plus
166.9 fps +59%
GFXBench 3.0
on screen Manhattan Onscreen OGL (ordenar por valor)
Motorola Moto Z2 Force
36 fps
Huawei Mate 10 Pro
56 fps +56%
Samsung Galaxy Note 8
38 fps +6%
HTC U11
29 fps -19%
LG V30
35 fps -3%
Apple iPhone 8 Plus
79.2 fps +120%
1920x1080 1080p Manhattan Offscreen (ordenar por valor)
Motorola Moto Z2 Force
54 fps
Huawei Mate 10 Pro
54 fps 0%
Samsung Galaxy Note 8
51 fps -6%
HTC U11
51 fps -6%
LG V30
59 fps +9%
Apple iPhone 8 Plus
71 fps +31%
GFXBench 3.1
on screen Manhattan ES 3.1 Onscreen (ordenar por valor)
Motorola Moto Z2 Force
22 fps
Huawei Mate 10 Pro
38 fps +73%
Samsung Galaxy Note 8
23 fps +5%
HTC U11
15 fps -32%
LG V30
19 fps -14%
Apple iPhone 8 Plus
56.4 fps +156%
1920x1080 Manhattan ES 3.1 Offscreen (ordenar por valor)
Motorola Moto Z2 Force
40 fps
Huawei Mate 10 Pro
37 fps -7%
Samsung Galaxy Note 8
42 fps +5%
HTC U11
33 fps -17%
LG V30
40 fps 0%
Apple iPhone 8 Plus
49 fps +23%
GFXBench
on screen Car Chase Onscreen (ordenar por valor)
Motorola Moto Z2 Force
15 fps
Huawei Mate 10 Pro
22 fps +47%
Samsung Galaxy Note 8
13 fps -13%
HTC U11
13 fps -13%
LG V30
13 fps -13%
1920x1080 Car Chase Offscreen (ordenar por valor)
Motorola Moto Z2 Force
25 fps
Huawei Mate 10 Pro
21 fps -16%
Samsung Galaxy Note 8
25 fps 0%
HTC U11
24 fps -4%
LG V30
24 fps -4%

Leyenda


Motorola Moto Z2 Force Qualcomm Snapdragon 835 (8998), Qualcomm Adreno 540, 64 GB UFS 2.1 Flash

Huawei Mate 10 Pro HiSilicon Kirin 970, ARM Mali-G72 MP12, 128 GB UFS 2.1 Flash

Samsung Galaxy Note 8 Samsung Exynos 8895 Octa, ARM Mali-G71 MP20, 64 GB UFS 2.1 Flash

HTC U11 Qualcomm Snapdragon 835 (8998), Qualcomm Adreno 540, 64 GB UFS 2.1 Flash

LG V30 Qualcomm Snapdragon 835 (8998), Qualcomm Adreno 540, 64 GB UFS 2.1 Flash

Apple iPhone 8 Plus Apple A11 Bionic, Apple A11 Bionic GPU, Apple 256 GB (iPhone 8 / Plus)

Siempre es interesante ver qué tan bien estos puntos de referencia sintéticos se traducen en el uso en el mundo real, y mirando nuestros puntos de referencia de los navegadores tenemos que admitir que el iPhone 8 Plus prácticamente borró el piso con sus competidores de Android. Ningún otro dispositivo llegó ni siquiera cerca del teléfono inteligente Apple. Esto no significa que la Moto Z2 Force (o los otros competidores, para el caso) fueron lentos de ninguna manera, simplemente no tan increíblemente rápido como el iPhone 8 Plus. En otras palabras: su rendimiento base era tan alto que en el uso del mundo real, las diferencias entre el teléfono inteligente más rápido y el más lento en nuestro grupo de prueba eran completamente imperceptibles y, por lo tanto, irrelevantes.

JetStream 1.1 - Total Score
Apple iPhone 8 Plus
223.5 Points +235%
Samsung Galaxy Note 8 (Samsung Browser 6.0)
69.6 Points +4%
HTC U11 (Chrome 58)
69.5 Points +4%
Motorola Moto Z2 Force (Chrome 63.0.3239.111)
66.7 Points
Huawei Mate 10 Pro (Chrome 61)
56.6 Points -15%
LG V30 (Chrome 62)
52.9 Points -21%
Octane V2 - Total Score
Apple iPhone 8 Plus
35209 Points +172%
Samsung Galaxy Note 8 (Samsung Browser 6.0)
13265 Points +3%
Motorola Moto Z2 Force (Chrome 63.0.3239.111)
12929 Points
HTC U11 (Chrome 58)
11781 Points -9%
LG V30 (Chrome 62)
10506 Points -19%
Huawei Mate 10 Pro (Chrome 61)
10406 Points -20%
Mozilla Kraken 1.1 - Total
LG V30 (Chrome 62)
3630 ms * -14%
Huawei Mate 10 Pro (Chrome 61)
3591 ms * -13%
Motorola Moto Z2 Force (Chrome 63.0.3239.111)
3175 ms *
HTC U11 (Chrome 58)
2760 ms * +13%
Samsung Galaxy Note 8 (Samsung Browser 6.0)
1877 ms * +41%
Apple iPhone 8 Plus
720 ms * +77%
WebXPRT 2015 - Overall
Apple iPhone 8 Plus
362 Points +125%
HTC U11 (Chrome 58)
162 Points +1%
Motorola Moto Z2 Force (Chrome 63.0.3239.111)
161 Points
Samsung Galaxy Note 8 (Samsung Browser 6.0)
159 Points -1%
Huawei Mate 10 Pro (Chrome 61)
158 Points -2%
LG V30 (Chrome 62)
138 Points -14%

* ... más pequeño es mejor

Motorola no revela completamente las especificaciones de memoria de almacenamiento exactas para Z2 Force. Lo único que podemos decir con certeza es que sus 64 GB de almacenamiento a bordo están a la par con la memoria UFS 2.1 que todos los demás competidores para el iPhone 8 Plus están equipados. Y eso es lo más rápido posible por el momento. Leer y escribir en la tarjeta microSD ni siquiera se acercó a los valores máximos de la tarjeta de referencia Toshiba Exceria Pro M500 de 270 y 150 MB/s, respectivamente. Sin embargo, el rendimiento fue adecuado.

Motorola Moto Z2 ForceHuawei Mate 10 ProSamsung Galaxy Note 8HTC U11LG V30
AndroBench 3-5
25%
-15%
-11%
-30%
Sequential Read 256KB
696
732
5%
797
15%
717
3%
669
-4%
Sequential Write 256KB
213.6
208.7
-2%
205.9
-4%
206.4
-3%
193.2
-10%
Random Read 4KB
148.8
132.3
-11%
122.5
-18%
91.4
-39%
78.2
-47%
Random Write 4KB
78.6
164.4
109%
14.55
-81%
80
2%
10.21
-87%
Sequential Read 256KB SDCard
77.4 ?(Toshiba Exceria Pro M501)
67.9 ?(Toshiba Exceria Pro M501)
-12%
68.8 ?(Toshiba Exceria Pro M401)
-11%
62.8
-19%
Sequential Write 256KB SDCard
54.7 ?(Toshiba Exceria Pro M501)
59.3 ?(Toshiba Exceria Pro M501)
8%
46.25 ?(Toshiba Exceria Pro M401)
-15%
47.2
-14%

Gaming

Los juegos actuales de Android funcionan sin problemas en la Z2 Force, y el giroscopio y los sensores de movimiento funcionaron sin problemas. Para jugadores ávidos, el gamepad de Moto Mods definitivamente vale la pena mirar más de cerca ya que convierte todo el teléfono inteligente en una estación de juego estilo arcade con dos joysticks, un d-pad y cuatro botones. También contiene una batería extra de 1.035 mAh que, de acuerdo con Motorola, combinada con un teléfono inteligente completamente cargado debería proporcionar suficiente energía para hasta 8 horas de juego. Usar el gamepad es tan fácil como usar cualquier otro Moto Mod: ¡conéctate y disfruta! El gamepad funcionó impecablemente con todos los juegos con los que tuvimos la posibilidad de probarlo.

El teléfono era tan potente que incluso en los máximos detalles nos costaba conseguir que las velocidades de fotogramas cayeran por debajo del máximo correspondiente para los juegos probados. En ambos, Asphalt 8: Airborne y Dead Trigger 2, solo ocurría de vez en cuando durante escenas agitadas extremadamente computacionalmente intensas. Aún así, después de realizar los puntos de referencia completos, ambos juegos terminaron funcionando a 30 y 60 FPS, respectivamente. Ninguno de los juegos se ejecutará más rápido ya que ambos están limitados a estas velocidades de fotogramas.

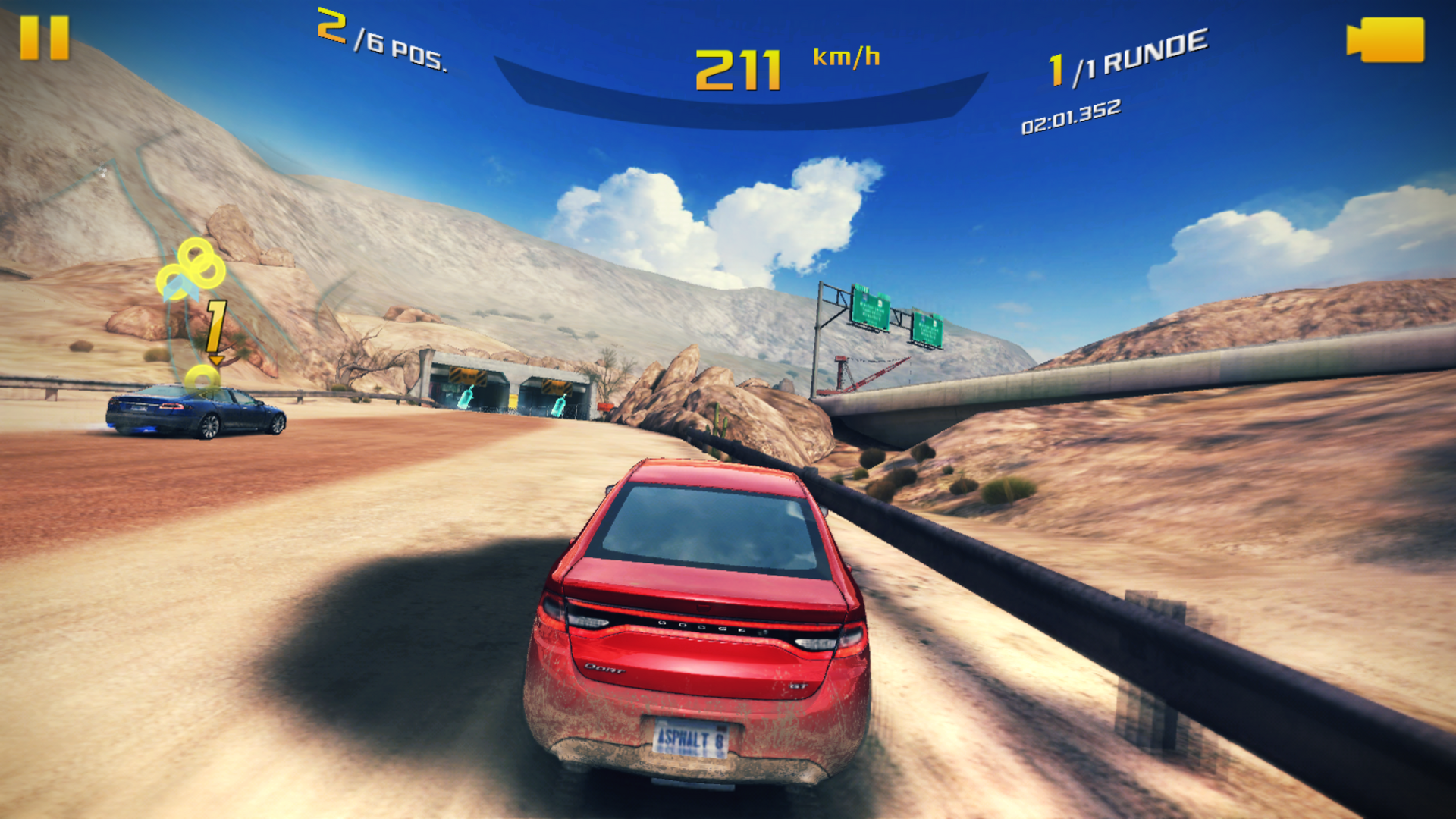

Asphalt 8: Airborne
Asphalt 8: Airborne

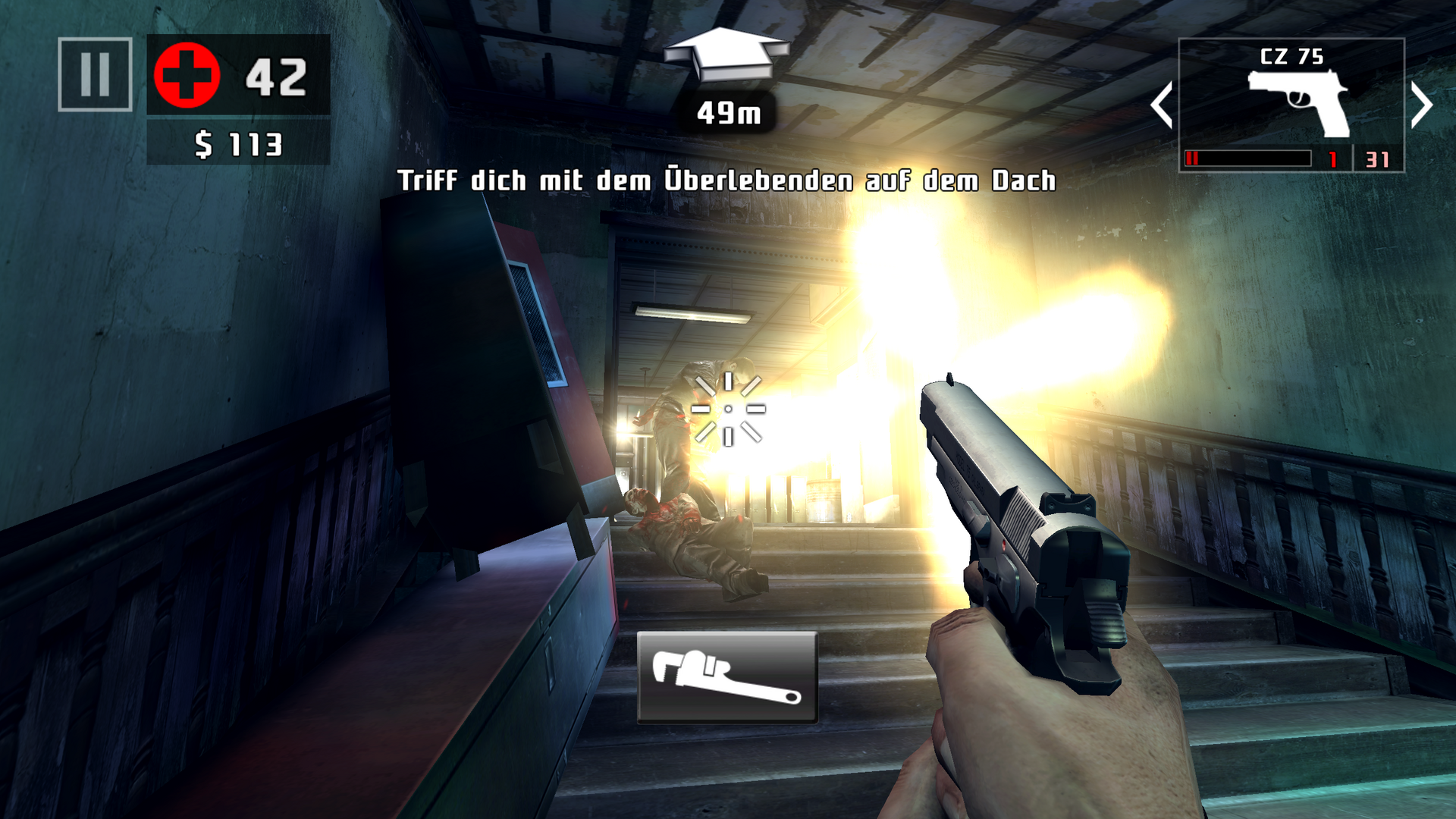

Dead Trigger 2
Dead Trigger 2
Dead Trigger 2
 ConfiguracionesValor
 high60 fps
Asphalt 8: Airborne
 ConfiguracionesValor
 high30 fps
 very low30 fps

Emisiones

Temperatura

Prueba de batería GFXBench Manhattan
Prueba de batería GFXBench Manhattan

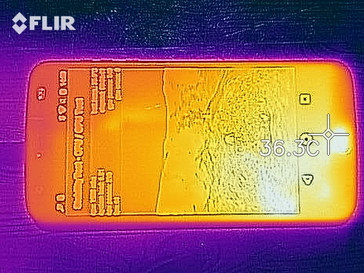

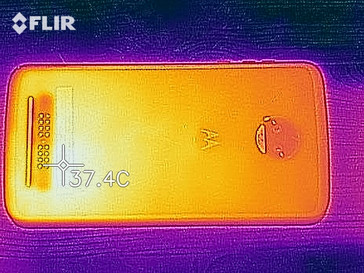

El dispositivo permaneció muy frío en general, con temperaturas superficiales inactivas que apenas logran cruzar el umbral de 23 ° C y nunca se elevan por encima de 35,4 ° C incluso después de una hora completa de carga máxima. Lamentablemente, notamos un estrangulamiento interno bajo carga al ejecutar el exigente test benchmark 30x de GFXBench Battery Test Manhattan en un ciclo. La primera caída se produjo alrededor de la cuarta iteración, y el rendimiento continuó disminuyendo continuamente durante toda la prueba. Sin embargo, era tan sutil y de poca importancia que el rendimiento era aún más que suficiente incluso después de que el teléfono comenzara a acelerarse, y el benchmark T-Rex menos exigente se realizó sin ninguna regulación en absoluto.

Carga Máx.
 31.8 °C33.5 °C34.5 °C
 32.1 °C33.9 °C34.8 °C
 32.1 °C33.9 °C35 °C
Máximo: 35 °C
Médio: 33.5 °C
34.9 °C34.2 °C32.8 °C
34.5 °C34.2 °C32.6 °C
35.4 °C35 °C33.4 °C
Máximo: 35.4 °C
Médio: 34.1 °C
Conector de corriente  23.9 °C | Temperatura del cuarto 20.2 °C | Voltcraft IR-260
(±) The average temperature for the upper side under maximal load is 33.5 °C / 92 F, compared to the average of 32.8 °C / 91 F for the devices in the class Smartphone.
(+) The maximum temperature on the upper side is 35 °C / 95 F, compared to the average of 35.1 °C / 95 F, ranging from 21.9 to 63.2 °C for the class Smartphone.
(+) The bottom heats up to a maximum of 35.4 °C / 96 F, compared to the average of 33.9 °C / 93 F
(+) In idle usage, the average temperature for the upper side is 20.6 °C / 69 F, compared to the device average of 32.8 °C / 91 F.

Altavoces

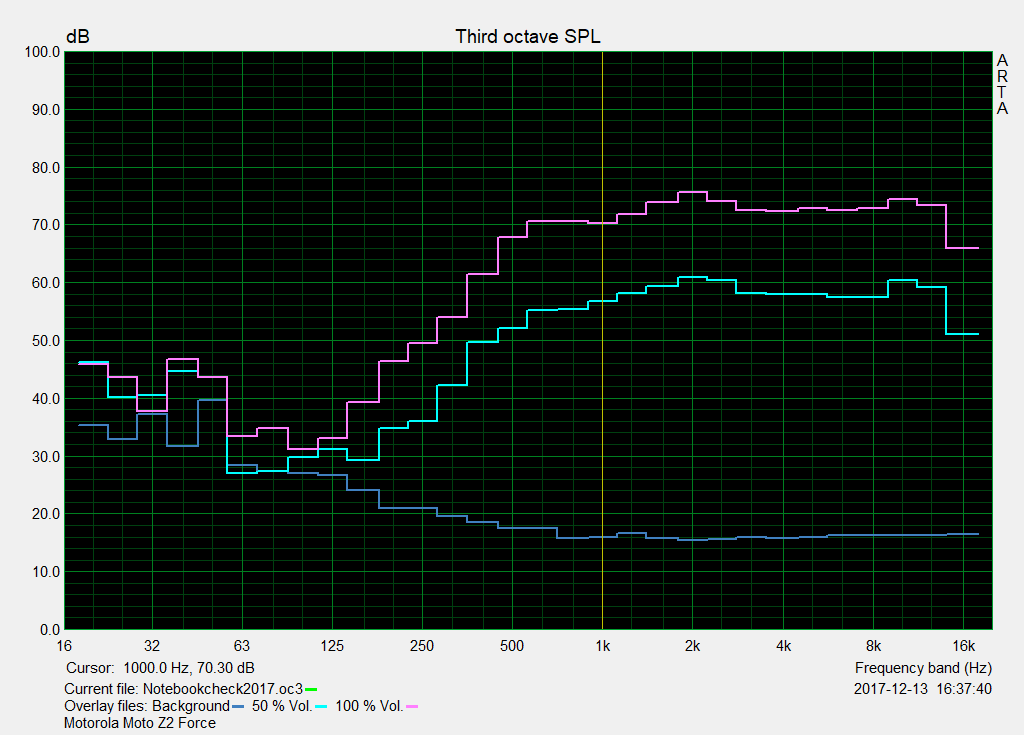

características del altavoz
características del altavoz

El único altavoz del Moto Z2 Force se encuentra en la parte frontal del dispositivo y, por lo tanto, no se amortigua si el teléfono se coloca boca arriba en una mesa. A 84.4 dB (A) se vuelve comparativamente fuerte, y el paisaje sonoro estuvo bastante equilibrado e incluso algo espacial a pesar de su completa falta de base. El altavoz es más que suficiente para ver videos de YouTube o escuchar música. Un auricular, que por cierto no está incluido, producirá sonidos mucho mejores y más completos. Debido a que el Moto Z2 Force no tiene un conector para auriculares de 3.5 mm, necesitarás usar el USB-C incluido para el dongle de 3.5 mm.



Para un mejor rendimiento de sonido, Motorola ofrece dos altavoces diferentes en su sitio web Moto Mods: un altavoz inteligente equipado con Amazon Alexa por $ 115, y un altavoz JBL SoundBoost por $ 60. Nos proporcionaron el primero para su revisión, y terminaron gustándonos mucho. No solo era significativamente más ruidoso y de mucha más calidad que el altavoz integrado del teléfono inteligente, sino que también producía una notable cantidad de graves.

dB(A) 0102030405060708090Deep BassMiddle BassHigh BassLower RangeMidsHigher MidsLower HighsMid HighsUpper HighsSuper Highs2035.245.92532.943.63137.237.84031.746.75039.643.66328.333.38027.334.810026.931.112526.733.11602439.220020.946.425020.949.531519.55440018.561.450017.567.963017.570.680015.770.6100015.870.3125016.671.9160015.873.9200015.475.5250015.57431501672.5400015.872.350001672.9630016.372.4800016.372.91000016.274.31250016.473.31600016.465.9SPL28.684.8N1.161.7median 16.4median 70.6Delta2.28.935.237.832.934.237.235.631.737.139.64028.327.927.32626.924.326.723.72433.420.941.220.951.919.551.218.560.317.55617.555.915.755.115.865.716.669.515.874.215.47715.574.91673.315.870.41670.816.373.116.372.916.273.516.468.816.455.828.684.41.154.7median 16.4median 65.72.210.831.631.325.427.225.326.132.925.133.624.531.62628.4242728.220.828.22234.521.348.320.852.321.257.619.460.119.563.917.767.117.965.517.868.617.372.117.474.616.776.217.278.418.281.117.977.417.672.817.775.417.877.917.970.918.167.118.258.13086.91.369.1median 17.9median 68.61.410.6hearing rangehide median Pink NoiseMotorola Moto Z2 ForceHuawei Mate 10 ProSamsung Galaxy Note 8
Motorola Moto Z2 Force audio analysis

(+) | speakers can play relatively loud (84.8 dB)
Bass 100 - 315 Hz
(-) | nearly no bass - on average 28.4% lower than median
(±) | linearity of bass is average (8.2% delta to prev. frequency)
Mids 400 - 2000 Hz
(+) | balanced mids - only 2.7% away from median
(+) | mids are linear (5.1% delta to prev. frequency)
Highs 2 - 16 kHz
(+) | balanced highs - only 2.4% away from median
(+) | highs are linear (1.6% delta to prev. frequency)
Overall 100 - 16.000 Hz
(±) | linearity of overall sound is average (17.7% difference to median)
Compared to same class
» 11% of all tested devices in this class were better, 7% similar, 82% worse
» The best had a delta of 12%, average was 37%, worst was 134%
Compared to all devices tested
» 32% of all tested devices were better, 8% similar, 60% worse
» The best had a delta of 4%, average was 25%, worst was 134%

Huawei Mate 10 Pro audio analysis

(+) | speakers can play relatively loud (84.4 dB)
Bass 100 - 315 Hz
(-) | nearly no bass - on average 28.1% lower than median
(±) | linearity of bass is average (10.6% delta to prev. frequency)
Mids 400 - 2000 Hz
(±) | reduced mids - on average 7.4% lower than median
(±) | linearity of mids is average (9.2% delta to prev. frequency)
Highs 2 - 16 kHz
(±) | higher highs - on average 7% higher than median
(+) | highs are linear (3% delta to prev. frequency)
Overall 100 - 16.000 Hz
(±) | linearity of overall sound is average (25.9% difference to median)
Compared to same class
» 62% of all tested devices in this class were better, 7% similar, 32% worse
» The best had a delta of 12%, average was 37%, worst was 134%
Compared to all devices tested
» 77% of all tested devices were better, 5% similar, 18% worse
» The best had a delta of 4%, average was 25%, worst was 134%

Samsung Galaxy Note 8 audio analysis

(+) | speakers can play relatively loud (86.9 dB)
Bass 100 - 315 Hz
(-) | nearly no bass - on average 27.1% lower than median
(±) | linearity of bass is average (11% delta to prev. frequency)
Mids 400 - 2000 Hz
(+) | balanced mids - only 4.4% away from median
(+) | mids are linear (5.3% delta to prev. frequency)
Highs 2 - 16 kHz
(±) | higher highs - on average 7.6% higher than median
(±) | linearity of highs is average (7.2% delta to prev. frequency)
Overall 100 - 16.000 Hz
(±) | linearity of overall sound is average (22.2% difference to median)
Compared to same class
» 42% of all tested devices in this class were better, 7% similar, 51% worse
» The best had a delta of 12%, average was 37%, worst was 134%
Compared to all devices tested
» 61% of all tested devices were better, 7% similar, 33% worse
» The best had a delta of 4%, average was 25%, worst was 134%

Diagrama de frecuencia (casillas de verificación arriba seleccionables / deseleccionables!)

Duración de la batería

El consumo de energía

La Z2 Force fue muy ahorrativa en lo que respecta al consumo de energía. Con solo 0,84 W (promedio inactivo) y 2,71 W (promedio de carga), barrió el piso con toda su competencia, que engulló alrededor de un 60% más de energía en promedio. El LG V30 fue el segundo teléfono inteligente más eficiente en nuestro grupo de prueba, pero no estuvo cerca de la modestia de la Fuerza Z2. Combinado con su batería de 2.730 mAh, la duración debería ser increíblemente buena.

Consumo de corriente
Off / Standbydarklight 0.02 / 0.21 Watt
Ociosodarkmidlight 0.52 / 0.84 / 0.85 Watt
Carga midlight 2.71 / 7.2 Watt
 color bar
Clave: min: dark, med: mid, max: light        Metrahit Energy
Motorola Moto Z2 Force
2730 mAh
Huawei Mate 10 Pro
4000 mAh
Samsung Galaxy Note 8
3300 mAh
HTC U11
3000 mAh
LG V30
3300 mAh
Apple iPhone 8 Plus
2691 mAh
Power Consumption
-43%
-46%
-77%
-41%
-99%
Idle Minimum *
0.52
0.85
-63%
0.73
-40%
0.73
-40%
0.72
-38%
0.72
-38%
Idle Average *
0.84
1.15
-37%
1.44
-71%
1.96
-133%
1.37
-63%
2.45
-192%
Idle Maximum *
0.85
1.23
-45%
1.53
-80%
1.98
-133%
1.41
-66%
2.52
-196%
Load Average *
2.71
4.12
-52%
4.56
-68%
4.82
-78%
3.46
-28%
3.84
-42%
Load Maximum *
7.2
8.42
-17%
5.09
29%
7.15
1%
7.83
-9%
9.02
-25%

* ... más pequeño es mejor

Duración de la batería

Por extraño que parezca, la duración de la batería resultó ser buena y no tan excepcional como hubiéramos esperado en función del bajo consumo de energía de la Z2 Force. Aún así, se desempeñó admirablemente y sobrevivió al Samsung Galaxy Note 8HTC U11 y Apple iPhone 8 Plus, pero a cambio fue superado por el Huawei Mate 10 Pro y el LG V30. Comparado con su hermano, el Motorola Moto Z2 Play, nuestra unidad de revisión no tuvo oportunidad.

El cargador incluido de 15 Wh admite una carga rápida y solo tomó alrededor de 1:15 horas para recargar la batería de casi vacía al 100%. El umbral del 50% se cruzó después de 30 minutos.

Tiempo de Ejecución de la Batería
Ocioso (sin WLAN, min brillo)
27h 10min
WiFi Websurfing
8h 51min
Big Buck Bunny H.264 1080p
13h 31min
Carga (máximo brillo)
5h 54min
Motorola Moto Z2 Force
2730 mAh
Huawei Mate 10 Pro
4000 mAh
Samsung Galaxy Note 8
3300 mAh
HTC U11
3000 mAh
LG V30
3300 mAh
Apple iPhone 8 Plus
2691 mAh
Lenovo Moto Z2 Play
3000 mAh
Duración de Batería
22%
-23%
-24%
10%
1%
23%
Reader / Idle
1630
1744
7%
1134
-30%
1250
-23%
1914
17%
2085
28%
1589
-3%
H.264
811
929
15%
662
-18%
498
-39%
822
1%
733
-10%
946
17%
WiFi v1.3
531
818
54%
474
-11%
560
5%
774
46%
657
24%
749
41%
Load
354
398
12%
246
-31%
212
-40%
267
-25%
211
-40%
477
35%

Pro

+ muy alto rendimiento
+ displaty inastillable
+ actualizable y mejorable gracias a Moto Mods
+ Actualización de Android 8.0 anunciada
+ velocidades de Wi-Fi muy rápidas
+ pantalla WQHD OLED brillante
+ cámara decente
+ permanece comparativamente genial
+ altavoz de calidad decente
+ batería de larga duración
+ carga rapida

Contra

- pantalla arañazos muy fácilmente
- caso no es a prueba de agua
- conector de audio solo a través del adaptador
- ranura híbrida dual SIM
- bajo rendimiento de la cámara en condiciones de poca luz
- PWM parpadeo
- estrangulamiento bajo carga máxima

Veredicto

En reseña: Motorola Moto Z2 Force. Unidad de revisión cortesía de Lenovo Alemania.
En reseña: Motorola Moto Z2 Force. Unidad de revisión cortesía de Lenovo Alemania.

Sin duda, el Moto Z2 Force es un teléfono inteligente de gama alta excepcional con muchos pros y algunos inconvenientes. Lo primero es lo primero: el rendimiento de los juegos y aplicaciones, las velocidades de transferencia Wi-Fi, su brillante pantalla WQHD OLED y la pantalla irrompible son excepcionales. Android 8.0, que ya está disponible en algunos países seleccionados, es una actualización esperada y mejorará aún más el futuro de este teléfono inteligente.



Al igual que toda la familia de Moto Z, la Moto Z2 Force también se beneficia de los Moto Mods que son fáciles de usar y pueden agregar algunas características increíblemente útiles. Por supuesto, los accesorios de terceros a menudo son más baratos, pero la facilidad de uso de Moto Mod es absolutamente impresionante. Y a diferencia de muchos otros accesorios hechos por el fabricante, los Moto Mods no son específicos del modelo, pero se pueden usar en una amplia variedad de teléfonos inteligentes Motorola. Si ya posee un número de Moto Mods y está buscando un nuevo teléfono inteligente para usar, ¿por qué no tomar también en consideración el teléfono inteligente de gama media Moto Z2 Play, bastante más barato y mucho más económico?

La prácticamente indestructible Motorola Moto Z2 Force ofrece un nivel de rendimiento fenomenal. De todas las cosas, es la protección de la pantalla con su susceptibilidad a los arañazos lo que más nos afectó.

Lamentablemente, no podemos recomendar Moto Z2 Force sin emitir al menos algunas advertencias. Lo más molesto es que la única característica que hace que este teléfono inteligente sea excepcional, la protección de pantalla irrompible, es también su mayor debilidad: se raya muy fácilmente. A diferencia de algunos de sus competidores, como el Huawei Mate 10 Pro, el Z2 Force carece de certificación IP67 y, por lo tanto, no es resistente al agua ni al polvo, sino que es resistente al agua. La cámara funcionó muy bien en condiciones de iluminación ideales, pero no fue capaz de impresionarnos en condiciones de poca luz a pesar de su sensor dual que supuestamente fue diseñado específicamente para mejorar la fotografía con poca luz.

Motorola Moto Z2 Force - 01/15/2018 v6 (old)
Manuel Masiero

Acabado
86%
Teclado
74 / 75 → 99%
Ratón
89%
Conectividad
47 / 60 → 78%
Peso
93%
Battería
93%
Pantalla
85%
Rendimiento de juegos
64 / 63 → 100%
Rendimiento de la Aplicación
71 / 70 → 100%
Temperatura
94%
Ruido
100%
Audio
73 / 91 → 80%
Cámara
81%
Médio
81%
89%
Smartphone - media ponderada

Price comparison

Please share our article, every link counts!
Mail Logo
> Análisis y pruebas de ordenadores portátiles y móviles teléfonos > Análisis > Análisis del Smartphone Motorola Moto Z2 Force
Manuel Masiero, 2018-01-21 (Update: 2024-08-15)
