MagyarRevisión de la impresora 3D Anycubic Kobra: impresión rápida a 180 mm/s

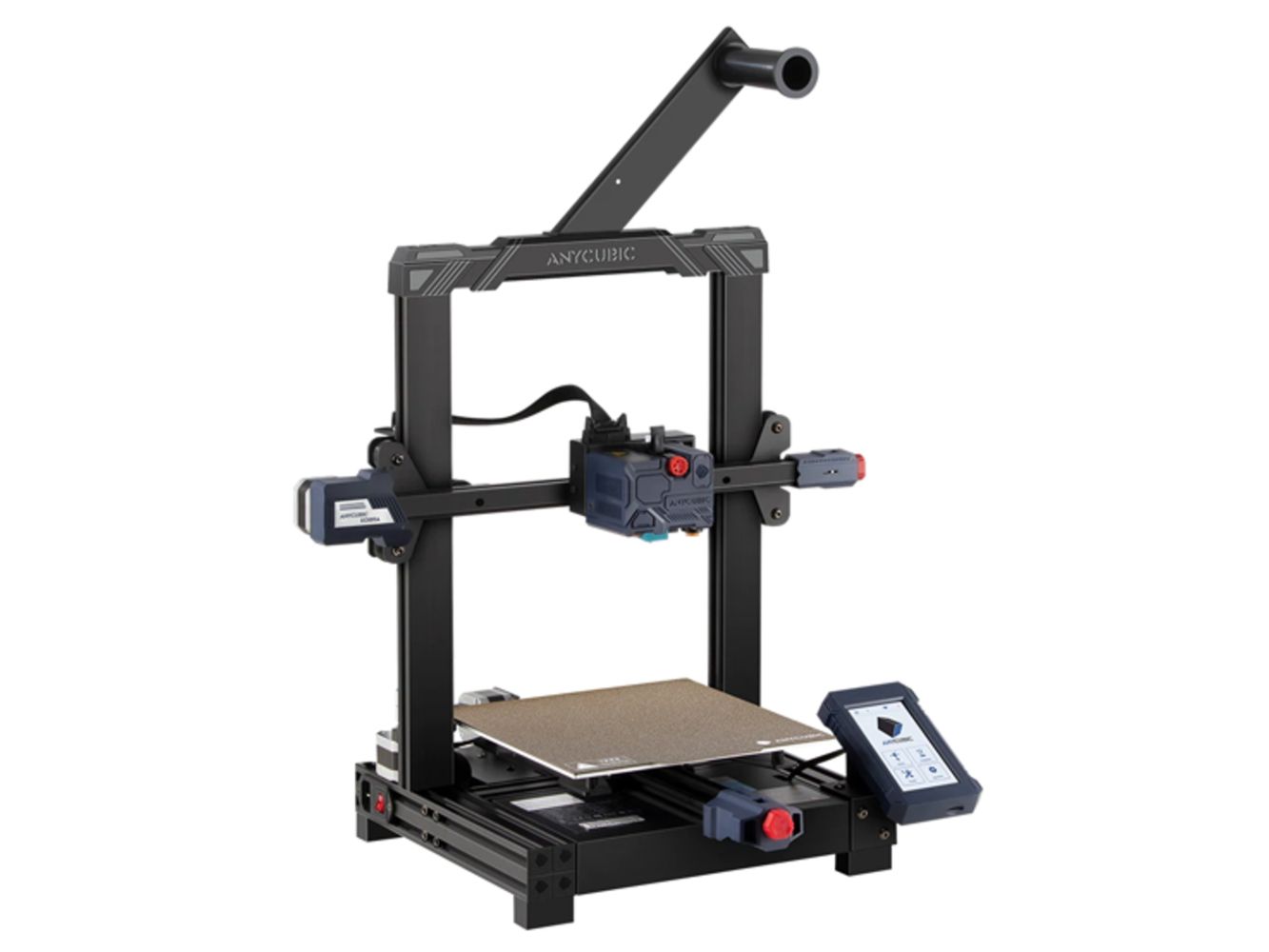

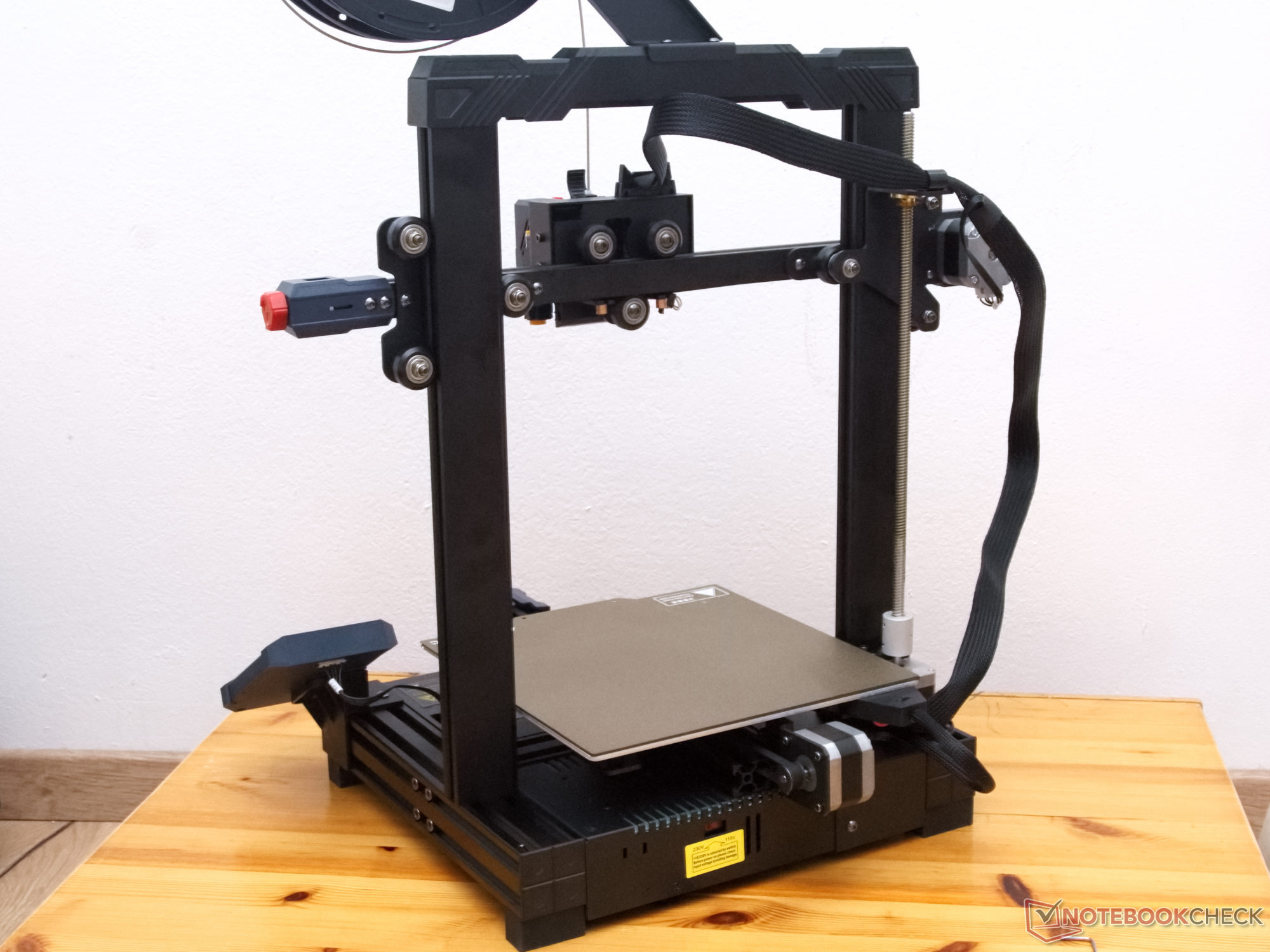

La Anycubic Kobra es una de las cinco nuevas impresoras 3D que Anycubic presentó a finales de marzo de 2022. La nueva impresora FDM viene con una larga lista de características interesantes. Empezando por la nivelación automática de la cama de malla, la cama de impresión magnética y el extrusor de accionamiento directo, la Kobra viene pisando fuerte.
A primera vista, la fabricación de los elementos individuales parece de primera clase. Por desgracia, un examen más detallado revela que algunas partes de la impresora 3D podrían mejorarse un poco aquí y allá. Sin embargo, estos problemas no afectan al funcionamiento de la Anycubic Kobra.
Especificaciones
Como sucesor del Anycubic Viper, el Kobra ofrece un diseño ligeramente diferente, pero casi la misma gama de funciones. En lugar de la nivelación de la cama Mesch mediante célula de carga, que también se instala en el Kobra Maxse utiliza un sensor inductivo. Además, en la Kobra Anycubic, el extrusor está situado directamente sobre el hotend.
| Anycubic Kobra | |
|---|---|
| Tecnología subyacente | FDM, FFF |
| límite de tamaño de impresión 3D | 220 × 220 × 250 mm |
| Dimensiones sin cable de alimentación | 48,6 × 43 × 50 cm |
| Cinemática | Cinemática Prusa/Mendel XYZ |
| Extrusora | Extrusora de accionamiento directo Titan-Style; V6-Hotend |
| Plataforma de impresión | chapa magnética de acero para muelles revestida de PEI y calentada con alimentación de 24 V |
| PlacaMicrocontrolador |
Placa Trigorilla Pro A V1.0.4 HDSC hc32f460 |
| Firmware en la unidad de prueba | Firmware Anycubic Kobra (Marlin Derivate) compatible con GCode |
| Controlador de motor paso a paso | Controlador paso a paso de interpolación de 1/256 pasos (soldado) |
| Puertos | microSD, USB Tipo B |
| opciones de control | Pantalla táctil, interfaz en serie vía USB |
| fuente de alimentación | fuente de alimentación interna de 110 V-240 V a 24 V |
| Sitio web del fabricante | Anycubic |

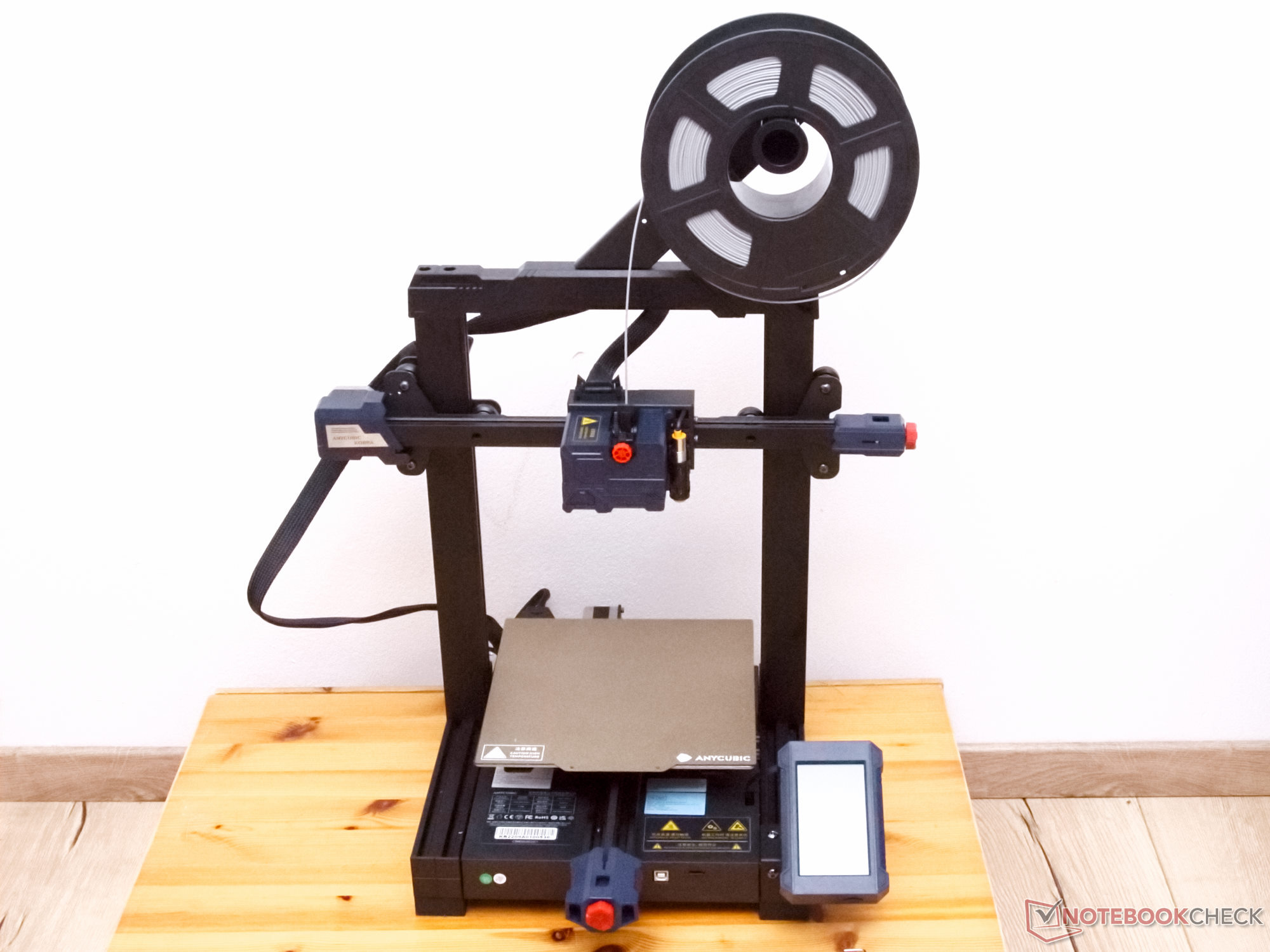

Estructura y configuración - El Anycubic Kobra se pone en marcha en un abrir y cerrar de ojos
La Anycubic Kobra se monta rápidamente. Para ello, se atornilla el arco a la base y, a continuación, se puede montar la pantalla y el portarrollos de filamento. Tras establecer algunas conexiones de cables, esta impresora 3D está lista para su uso

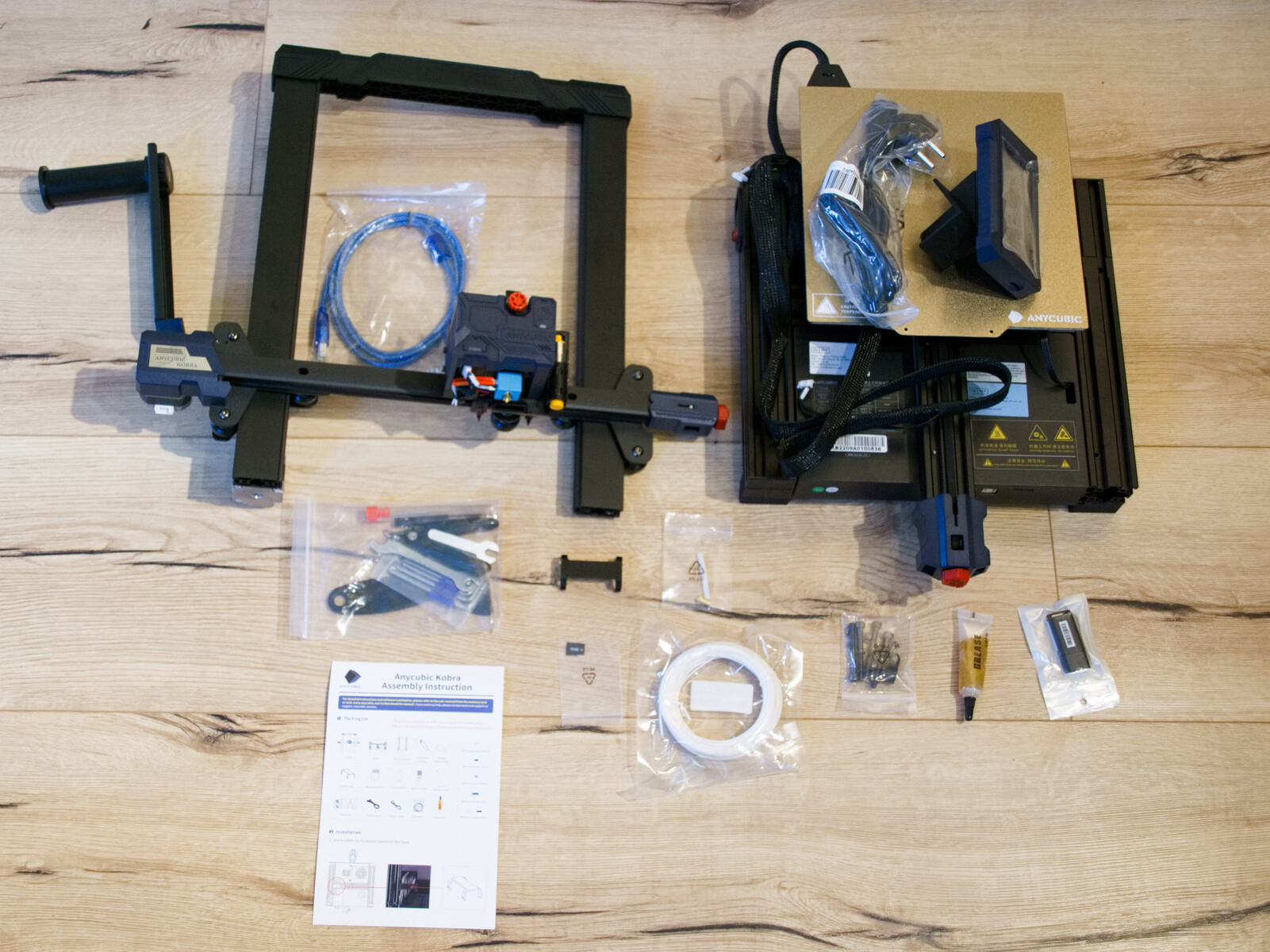

Todas las herramientas para el montaje están incluidas en el paquete. Además, se incluyen algunos elementos prácticos como un rascador, una boquilla de repuesto y otras herramientas para el mantenimiento.
La tarjeta microSD incluida contiene archivos de prueba así como algunos perfiles para Cura, que se integran rápidamente y permiten los primeros intentos. Durante el proceso de revisión nos dimos cuenta de que algunos ajustes todavía tienen que ser adaptados a esta impresora 3D.
Gestión de cables

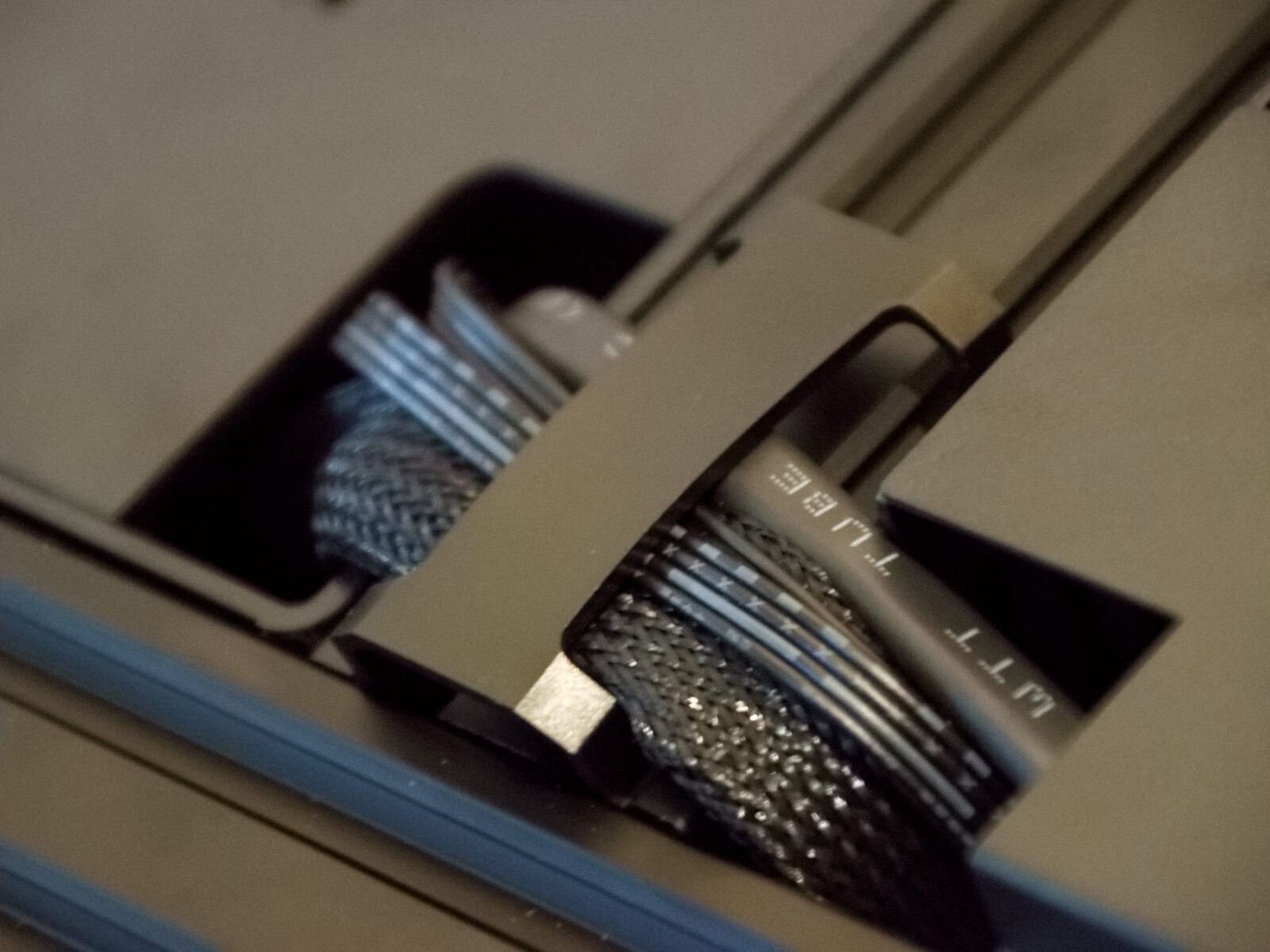

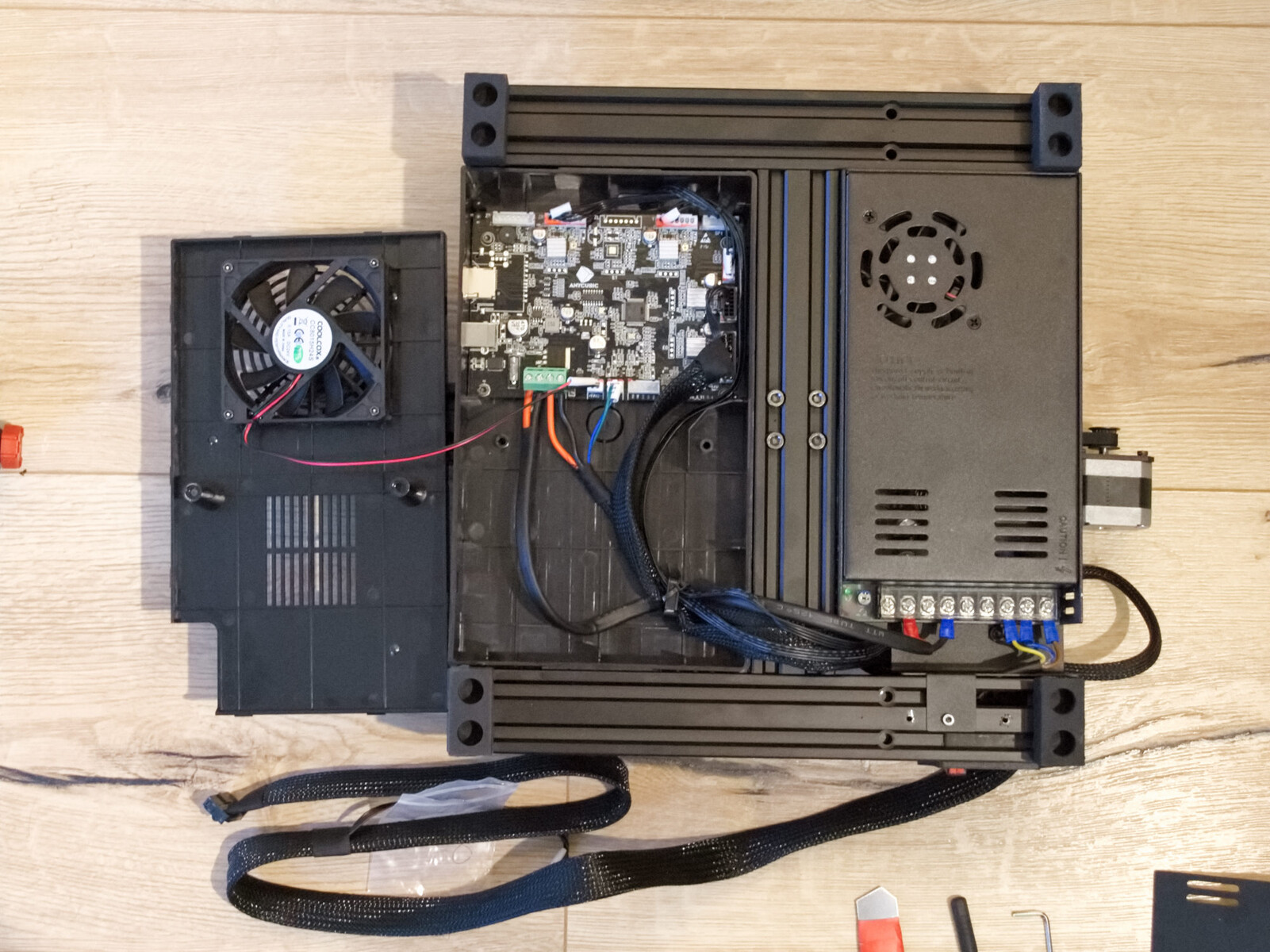

A primera vista, los cables parecen ordenados bajo las cubiertas de la unidad base. La placa de control está alojada en una carcasa de plástico. Casi todos los cables están combinados en un grueso mazo de cables. Se incluye un clip para proteger este mazo de cables, que se enchufa en los perfiles de aluminio de las ranuras en V. Aquí es donde encontramos el primer problema

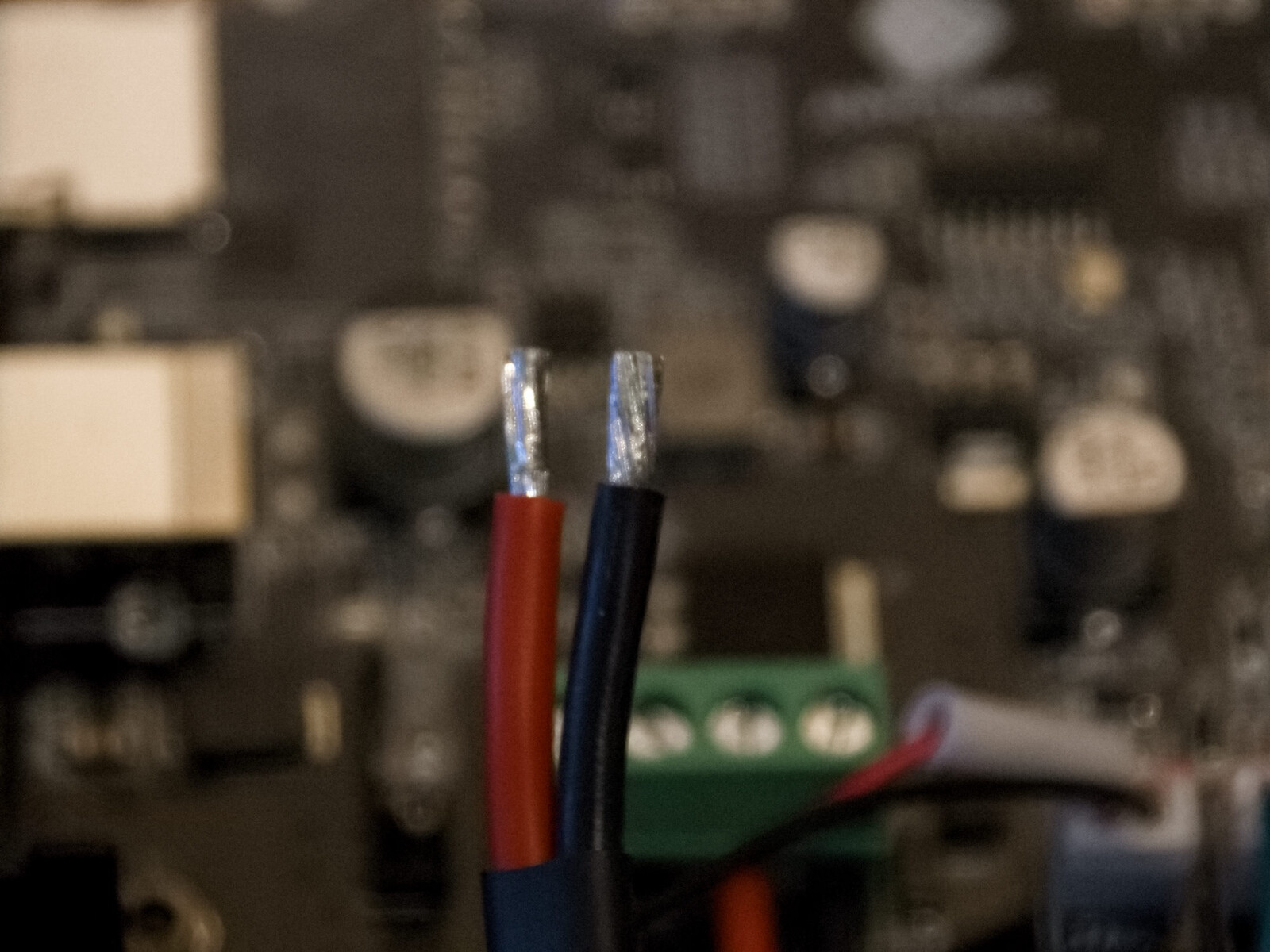

El clip de cable es difícil de colocar y aprieta mucho los cables. Un vistazo a los cables conectados a los terminales de tornillo también muestra algo que no nos gusta ver. En lugar de virolas de cable eléctrico, aquí se instalan hilos estañados en los terminales de tornillo. A la larga, la soldadura blanda puede empezar a fluir, lo que significa que ya no hay una buena conexión eléctrica. Por lo tanto, las conexiones de los terminales de tornillo deben inspeccionarse a intervalos regulares. pinza de cable doblada
Consejo de Administración
El Anycubic Kobra utiliza la misma placa que el Kobra Max. La placa Trigorilla Pro A V1.0.4 es un desarrollo de Anycubic y desafortunadamente ofrece pocas opciones de actualización debido a muchos conectores propietarios.
En la placa se utiliza un HDSC hc32f460 como microcontrolador. El chip de 32 bits con núcleo Cortex-M4 funciona a 200 MHz. Así, el Anycubic Cobra dispone de suficiente potencia de cálculo.
Marco

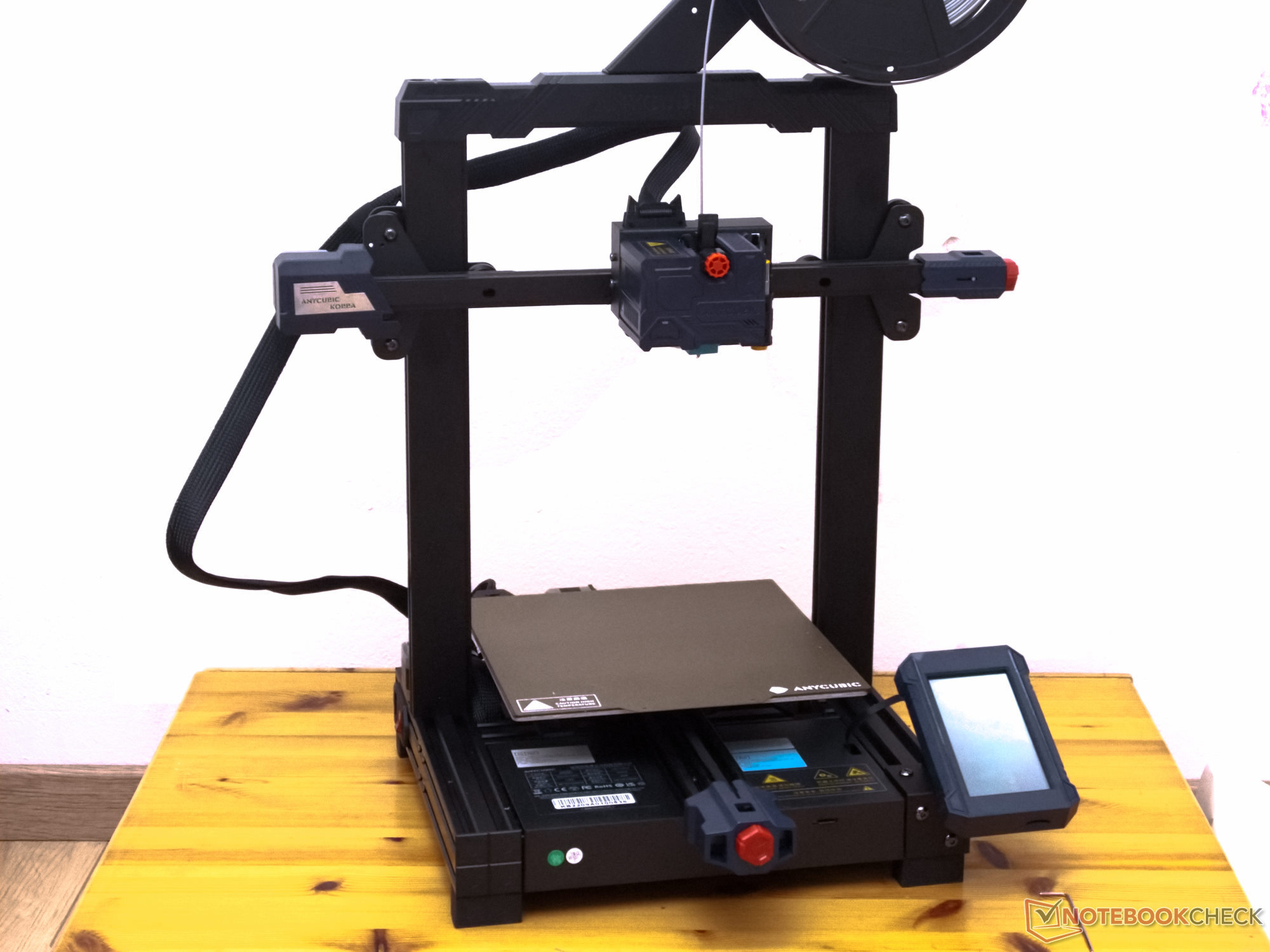

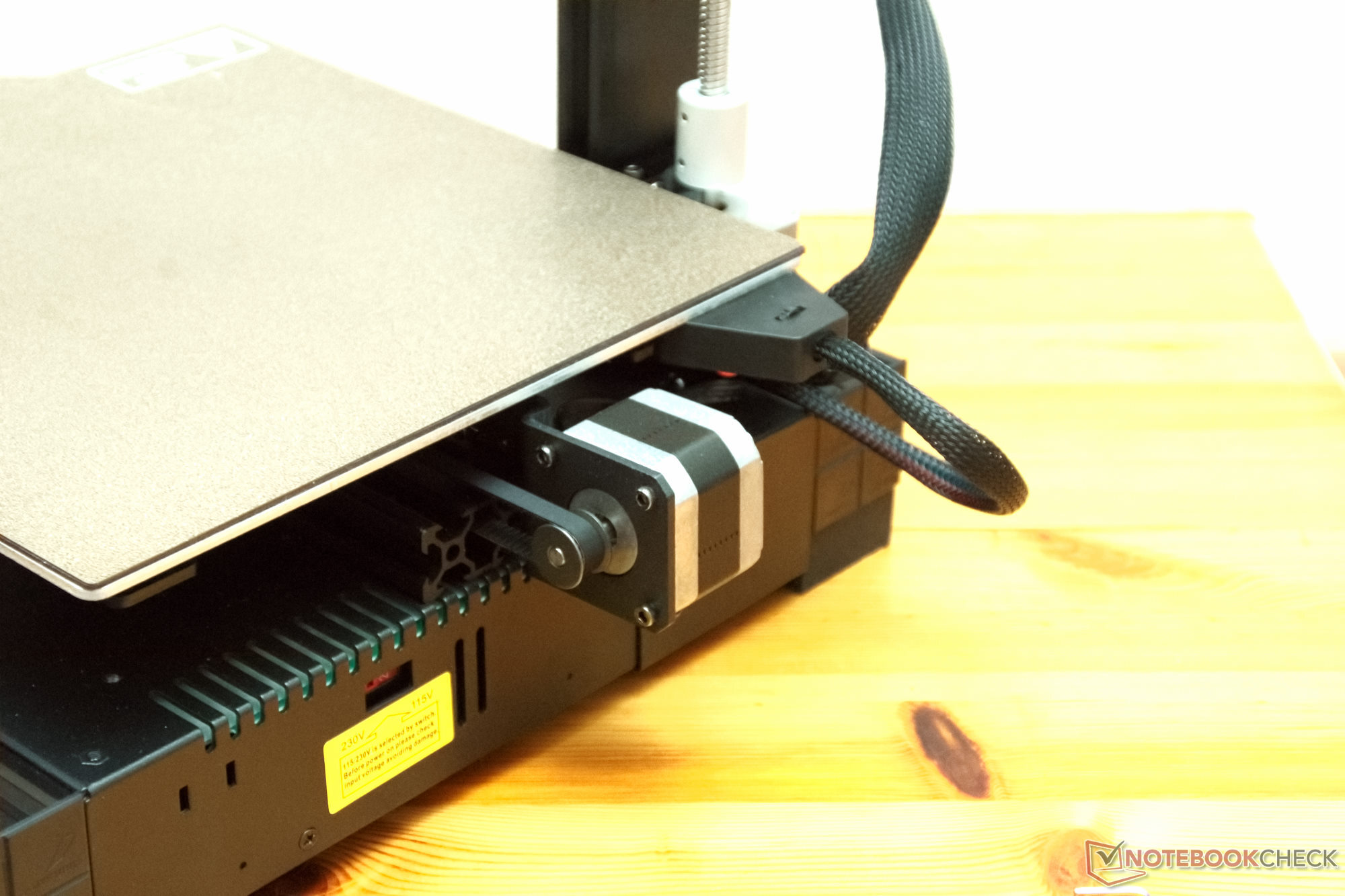

El marco de la Anycubic Kobra está hecho de extrusiones de aluminio con ranuras en V. Aquí, la construcción de la impresora 3D es bastante básica. Como características especiales, se puede observar que la cama de impresión se instaló sin opción de ajuste y que el travesaño superior está hecho de plástico.

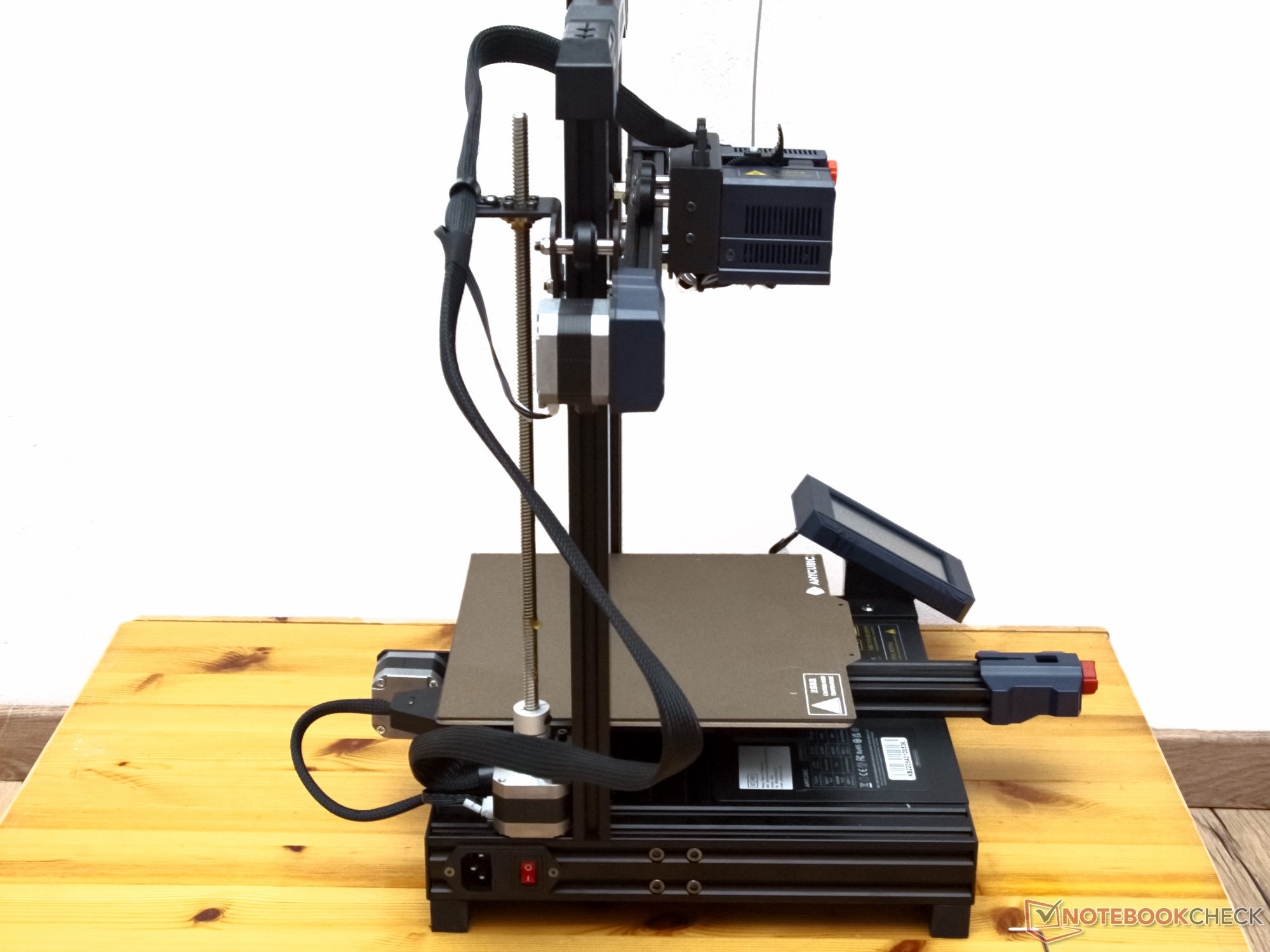

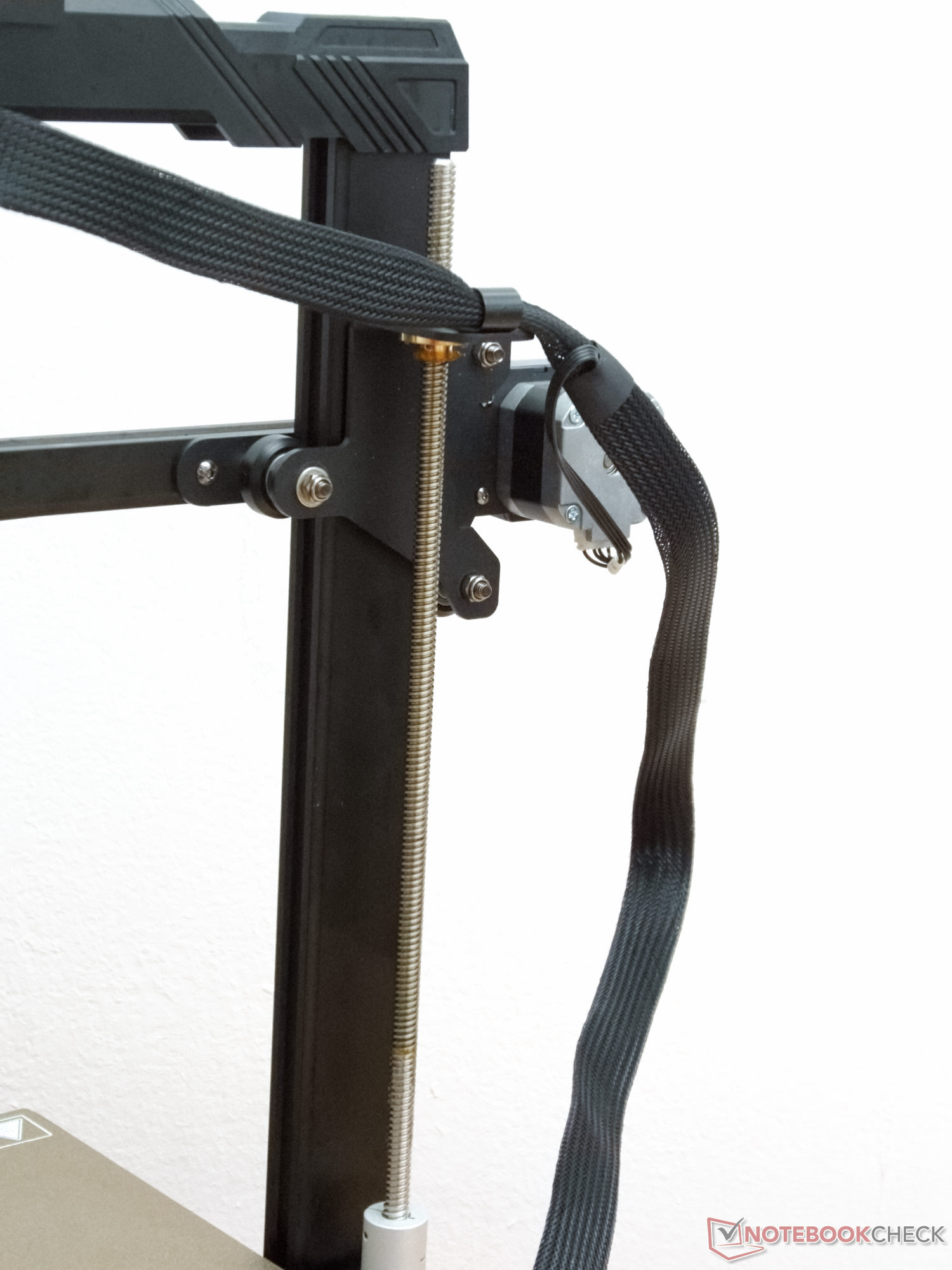

El eje Z se acciona por un lado. Sin embargo, el diseño de arrastre es estable. Apenas hay desventajas. Algunas piezas de plástico protegen partes como las poleas o los motores.
Interfaz de usuario
El Anycubic Kobra puede controlarse mediante una pantalla táctil o una interfaz USB. La pantalla táctil es el mismo modelo que la del Kobra Max. Por lo tanto, aquí también están disponibles las funciones de control básicas. Aparte de las normas para la nivelación de la cama, el precalentamiento y el cambio de filamento, el ordenado menú no ofrece muchas opciones de control. Durante la impresión, sólo se puede controlar la velocidad de impresión, las temperaturas y la velocidad del ventilador.

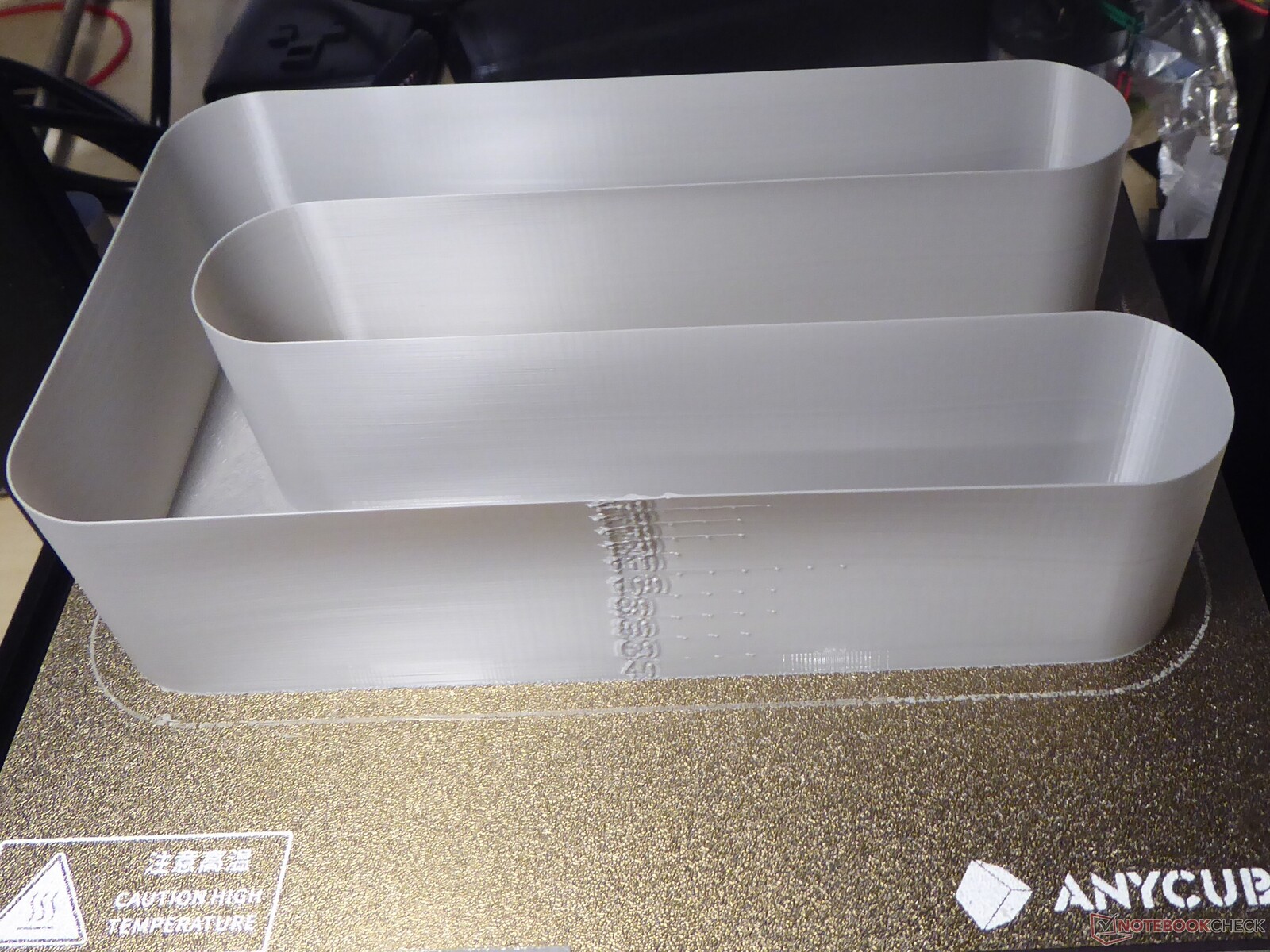

Rendimiento - Impresionante velocidad de 180 mm/s
La Anycubic Kobra ofrece un rendimiento sólido, pero no puede satisfacer en todos los aspectos. Sin embargo, muchos de los problemas con la calidad de impresión se pueden atribuir al perfil Cura algo pobre que Anycubic proporciona. Aun así, para una impresora 3D con diseño Prusa/Mendel, el dispositivo de Anycubic es comparativamente rápido.

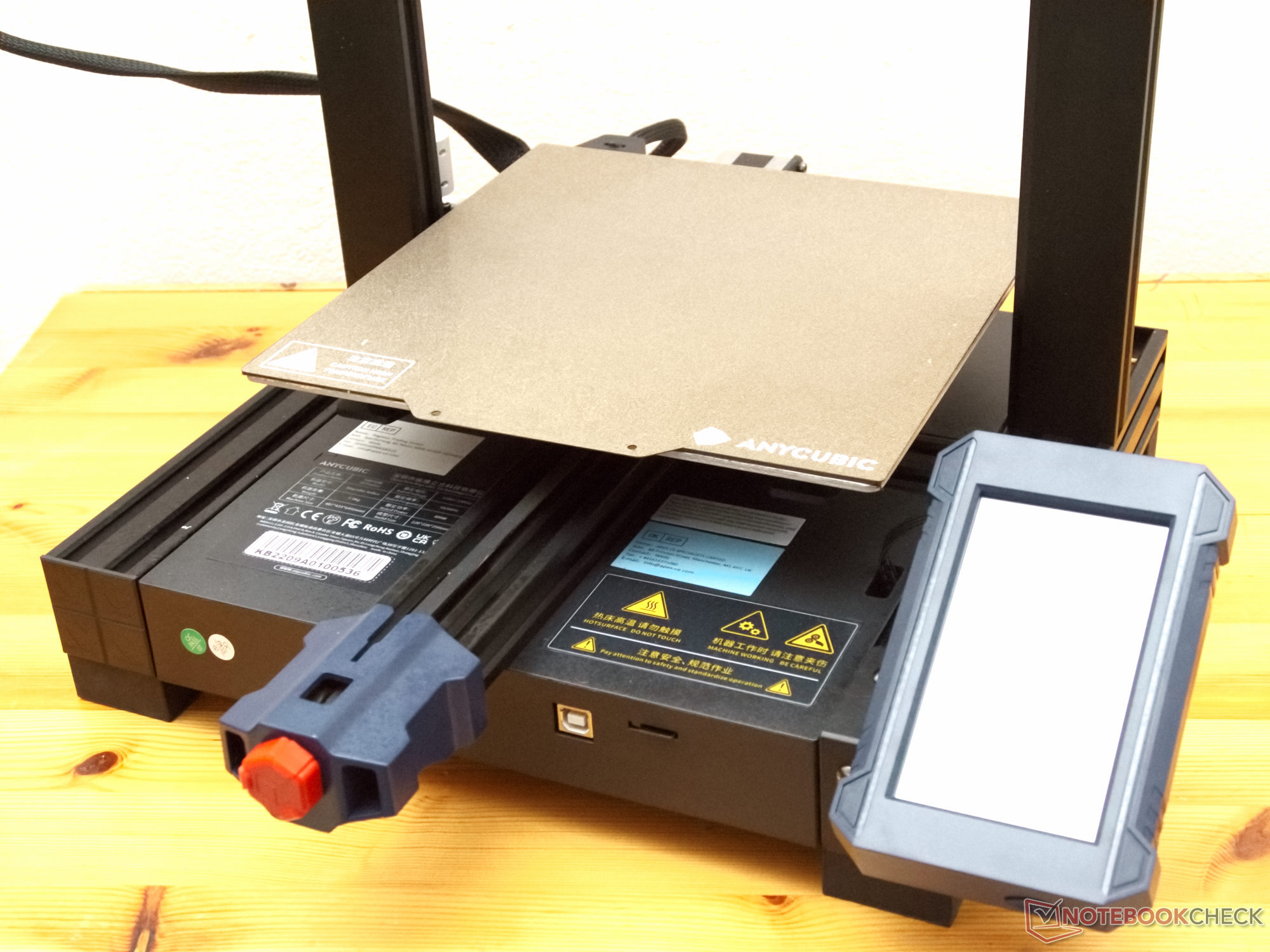

Cama de impresión

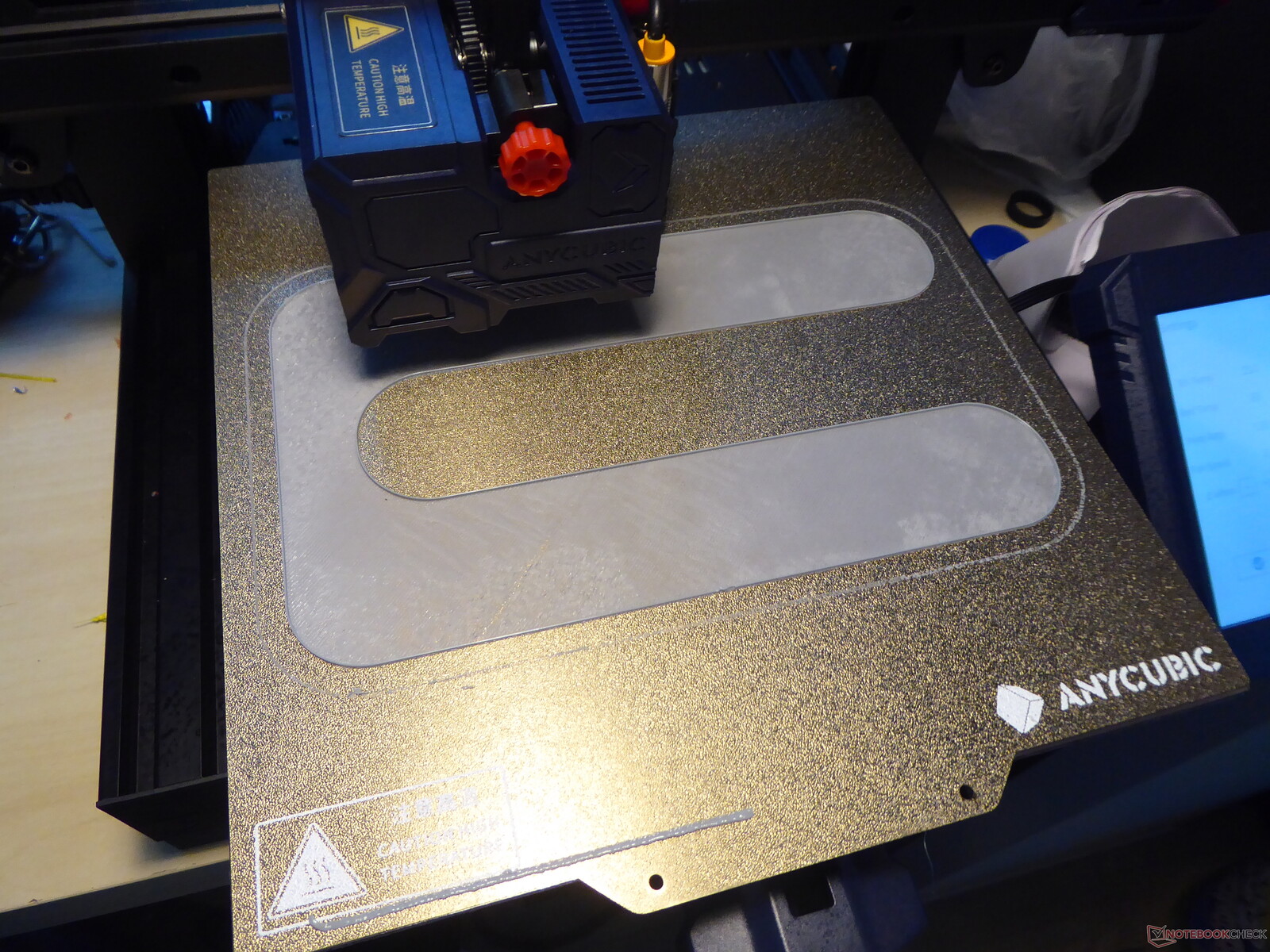

La base de impresión magnética consiste en una lámina de acero para muelles recubierta de PEI. El PEI es un polímero al que se adhieren muy bien otros plásticos cuando está caliente. En cuanto el objeto de impresión y la placa de impresión se enfrían, el objeto ya no se adhiere a la placa. El lecho de impresión de la Anycubic Kobra está montado de forma rígida en el carro. Por lo tanto, no es posible el ajuste manual de la cama de impresión. En su lugar, la impresora 3D utiliza exclusivamente la nivelación de la cama de impresión mediante un sensor inductivo. Esto tiene la ventaja, especialmente para los usuarios inexpertos, de que todo se ajusta en pocos pasos.

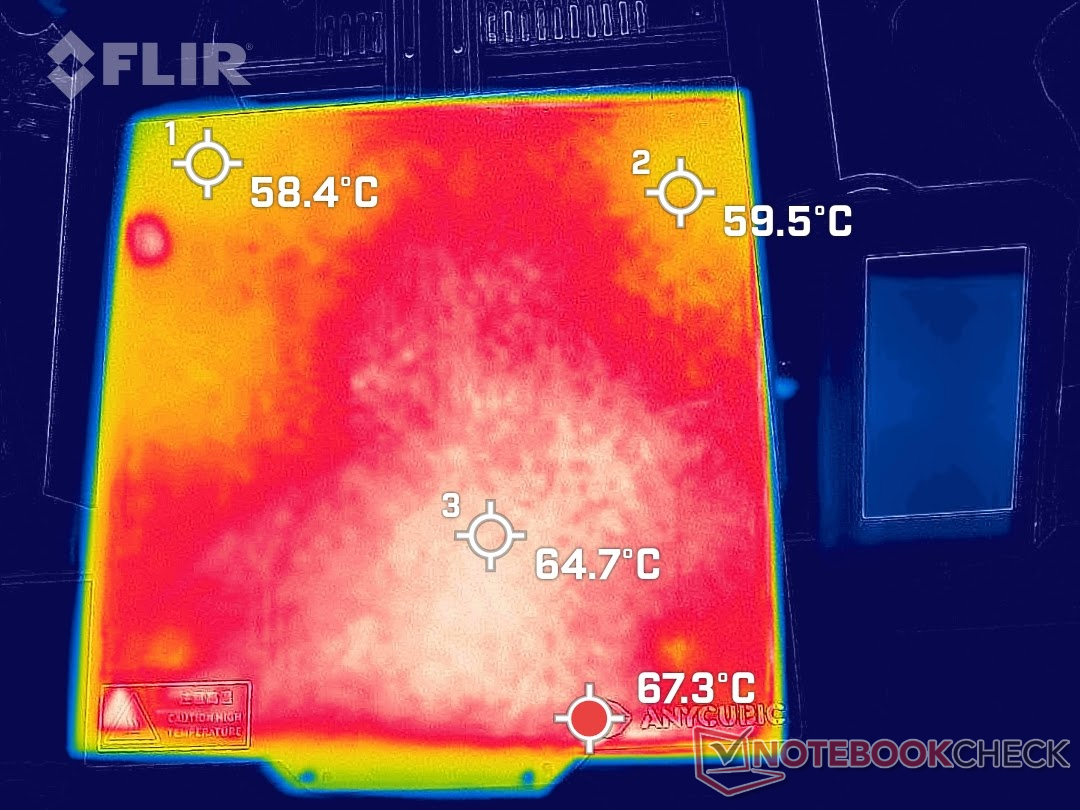

Tras un buen periodo de calentamiento de dos minutos, la cama de impresión se calienta de forma bastante uniforme. A los 60 °C ajustados, la temperatura máxima en la superficie es de 67 °C, la mínima de 58,4 °C. Sin embargo, no hay grandes zonas por debajo de la temperatura objetivo.

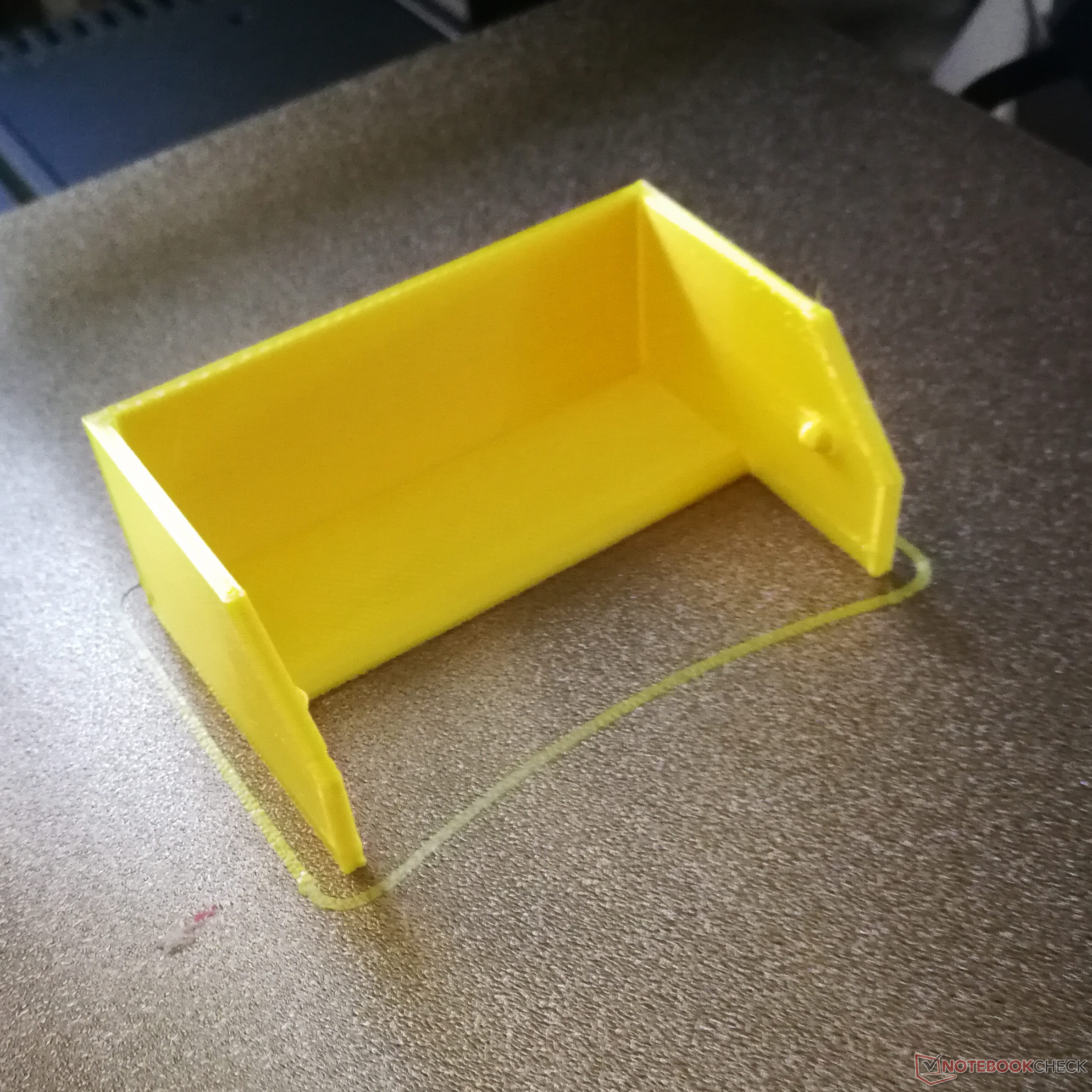

Una vez finalizada la impresión, los objetos fabricados pueden retirarse fácilmente de la plancha de impresión de acero para muelles. Un pequeño pliegue en la plancha de acero para muelles suele liberar el objeto impreso.

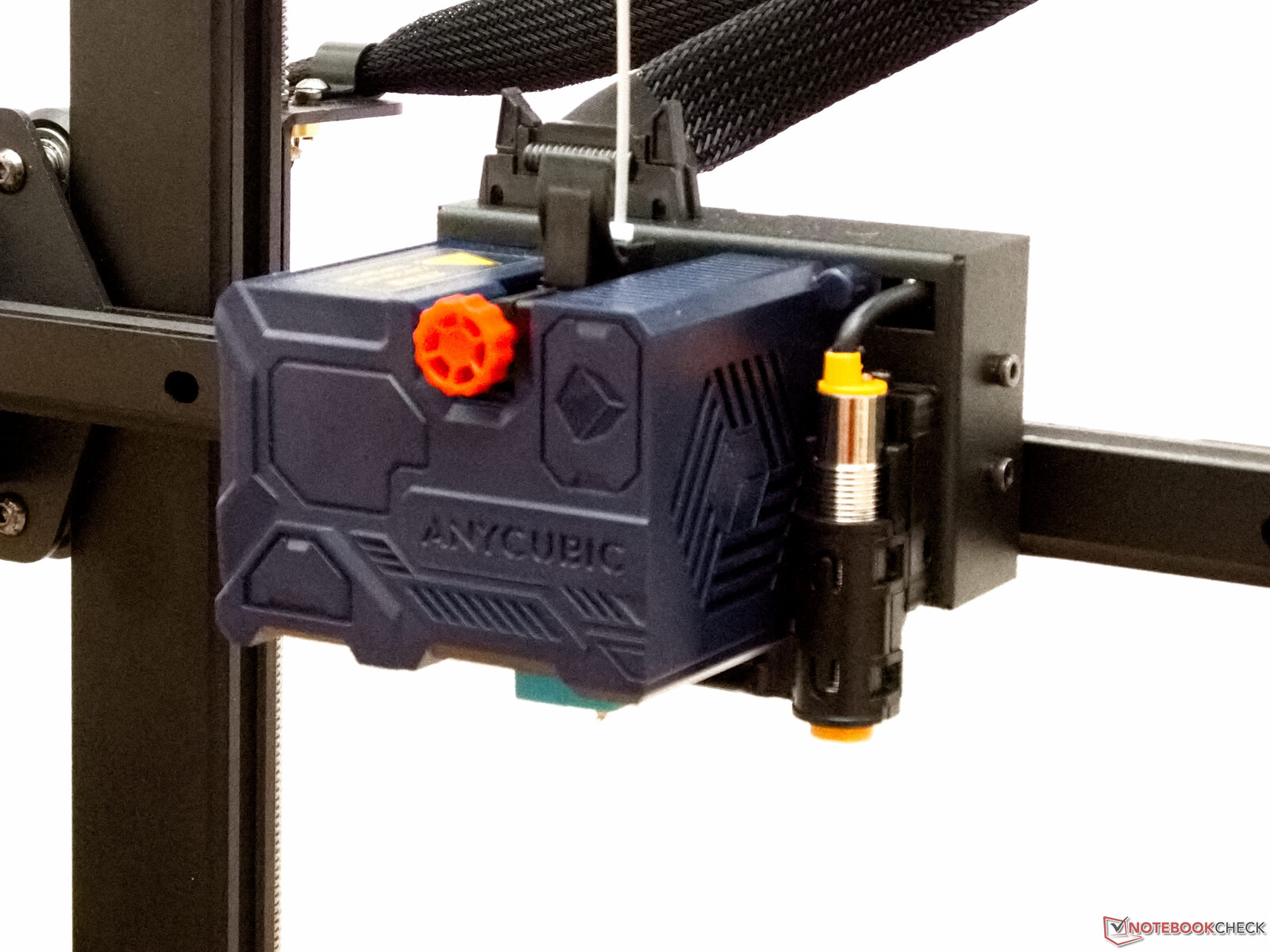

Hotend y Extrusora

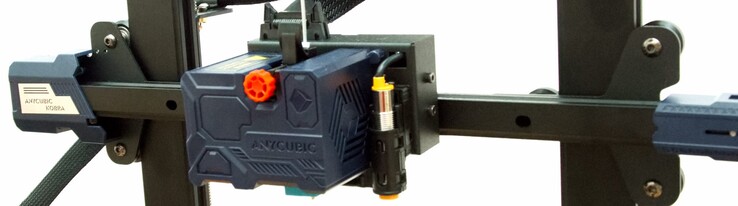

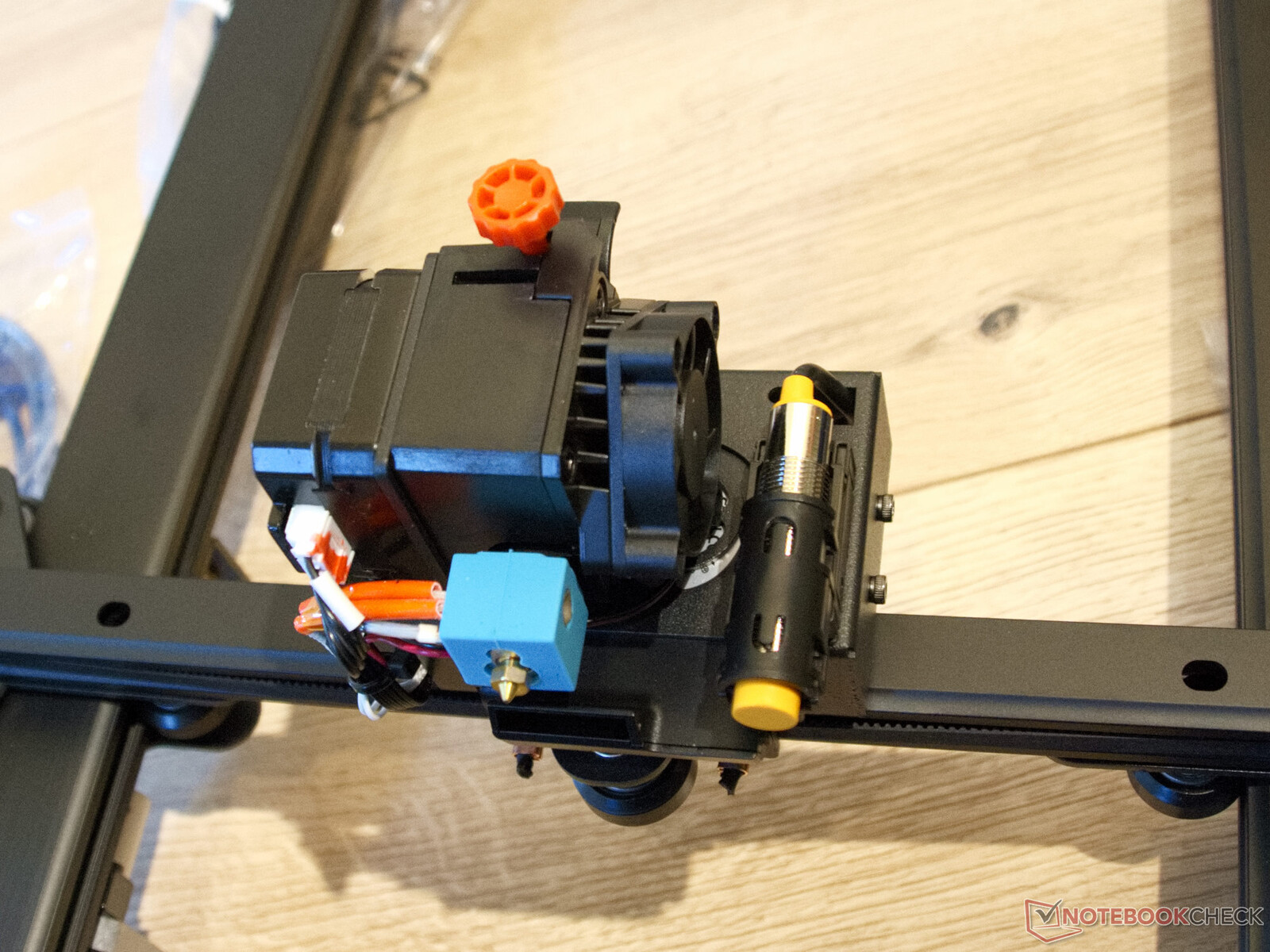

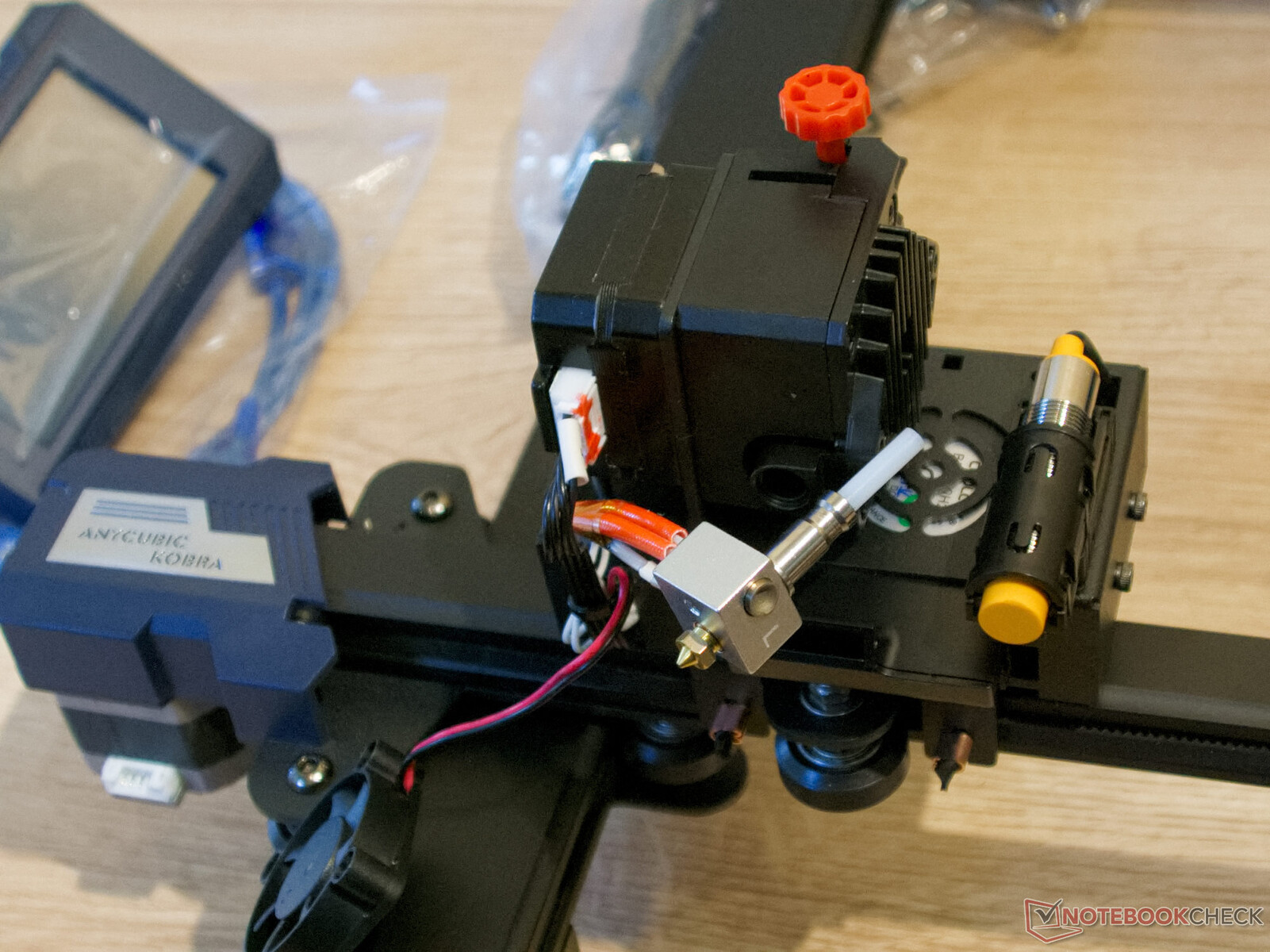

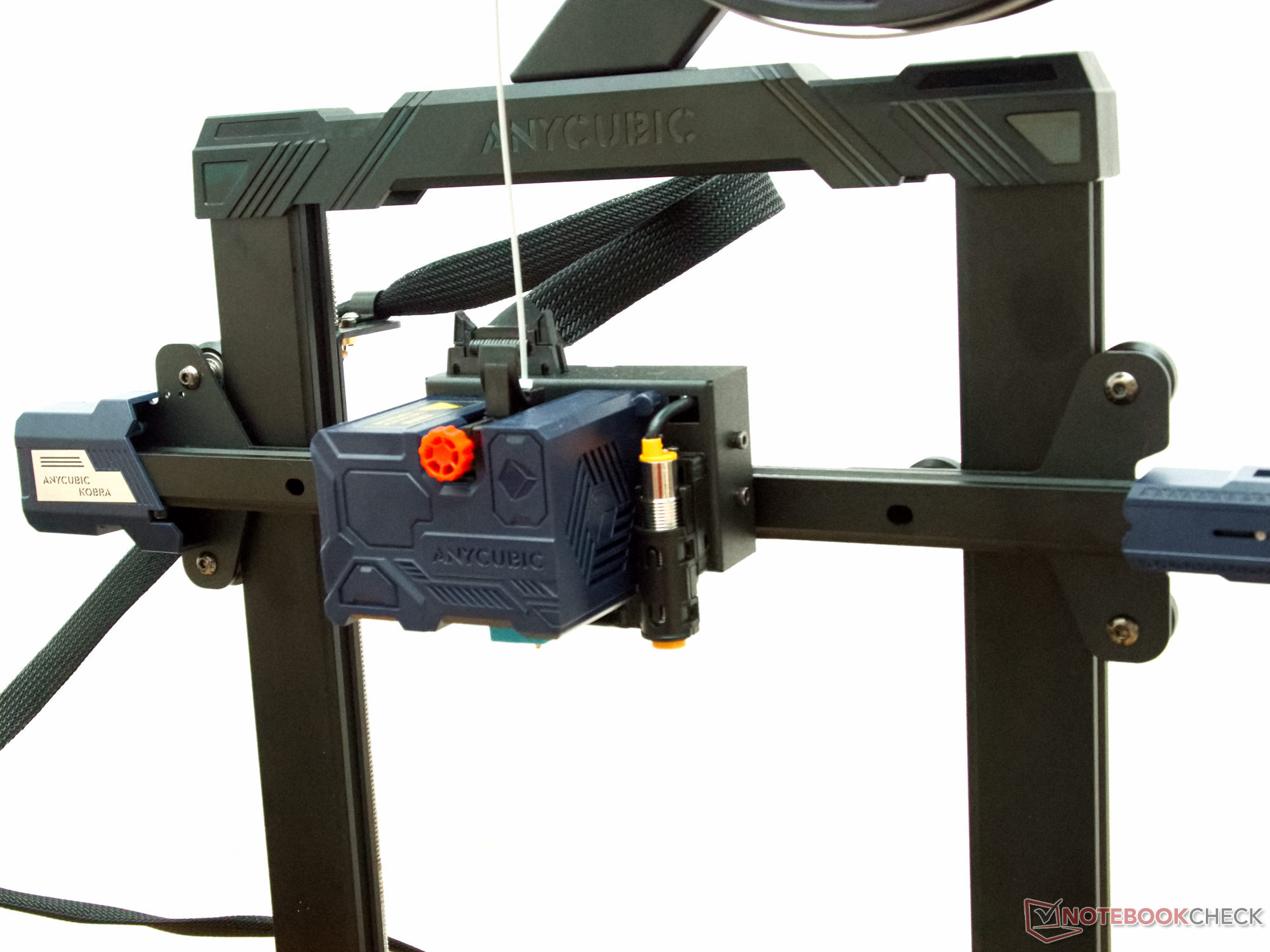

El hotend y el extrusor son una combinación de accionamiento directo al estilo Titan. La presión de contacto del filamento con la rueda de transporte puede ajustarse mediante el llamativo dial rojo. Debajo hay un hotend bastante estándar. Éste tiene un revestimiento de PTFE hasta la zona de calentamiento, por lo que no es adecuado para temperaturas superiores a los 250 °C. Aproximadamente a esta temperatura, el PTFE, también conocido como teflón, empieza a emitir vapores tóxicos. Para la refrigeración del objeto, se ha instalado un pequeño ventilador radial en la parte trasera, que sopla aire desde la parte posterior hacia el objeto de impresión a través de una boquilla. También hay un sensor de proximidad inductivo en el cabezal de impresión. Éste determina la distancia a la cama de impresión. Funciona suficientemente bien para la nivelación automática de la cama.
El caudal máximo del hotend es relativamente bajo de acuerdo con el hardware utilizado, pero suficiente para las velocidades de impresión especificadas. Debido al revestimiento de PTFE y al corto bloque de calentamiento, la zona de fusión es bastante pequeña. Por encima de los 12 mm³ por segundo requeridos, el caudal disminuye, y por encima de los 16 mm³/s el flujo de relleno se colapsa. Con un caudal de 16 mm³/s, la velocidad de impresión posible (con una altura de capa de 0,2 mm y una anchura de extrusión de 0,44 mm) es de 182 mm/s. Por lo tanto, Anycubic ha indicado correctamente que la velocidad máxima de impresión es de 180 mm/s. Se puede confiar en la impresora 3D con esta velocidad de impresión. En nuestra prueba práctica hasta 150 mm/s, sólo hubo pequeños fallos. Aquí no se detectaron caídas.

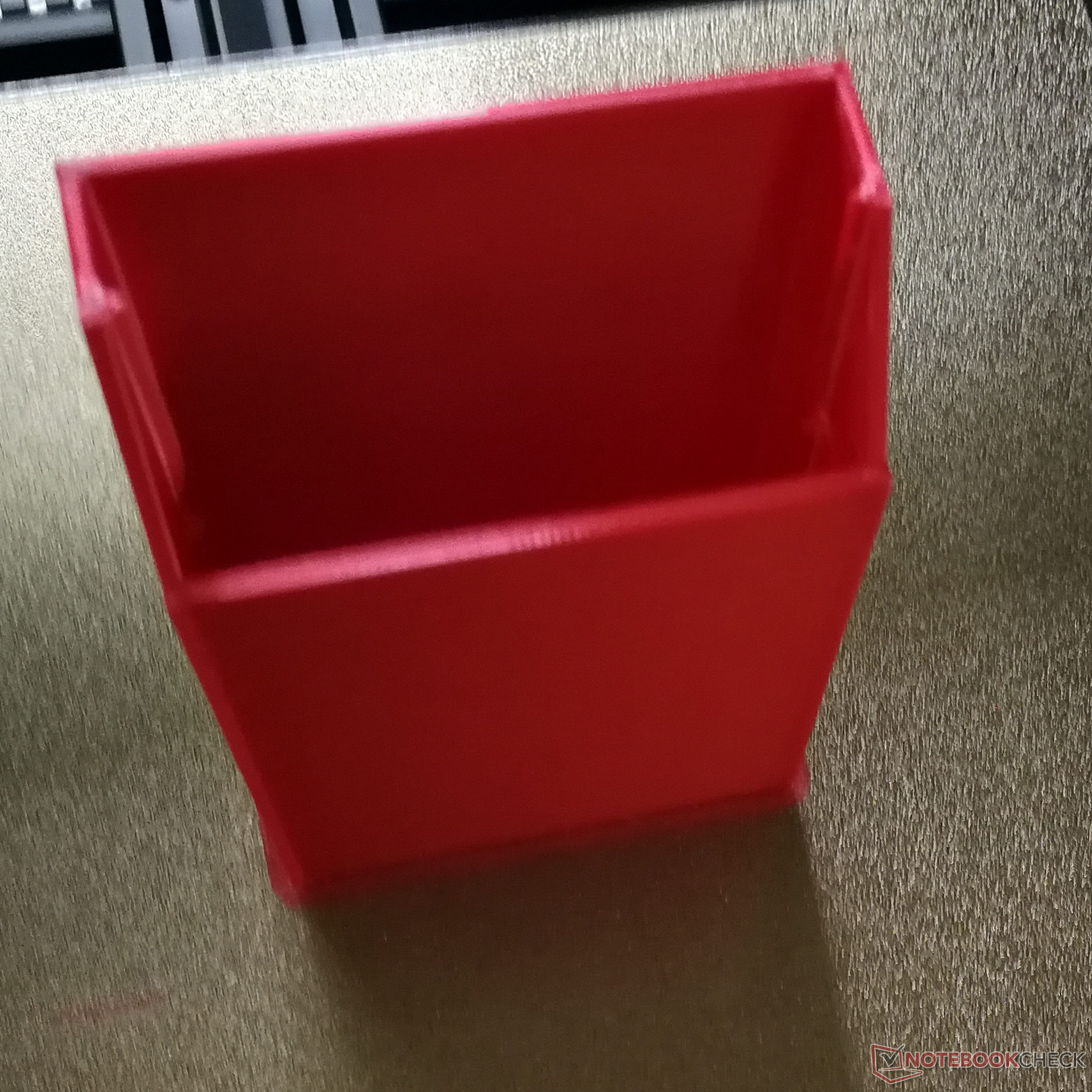

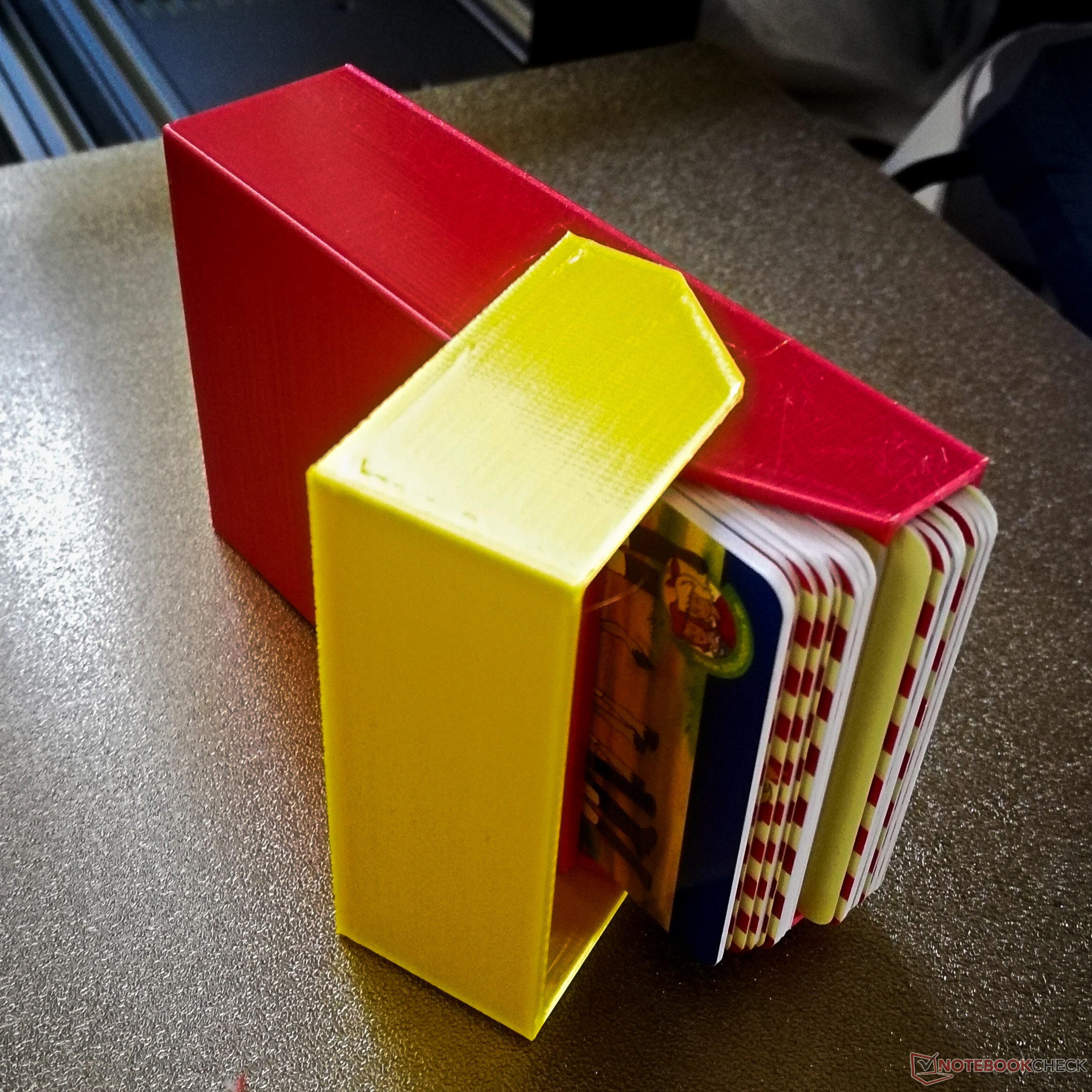

Calidad de impresión

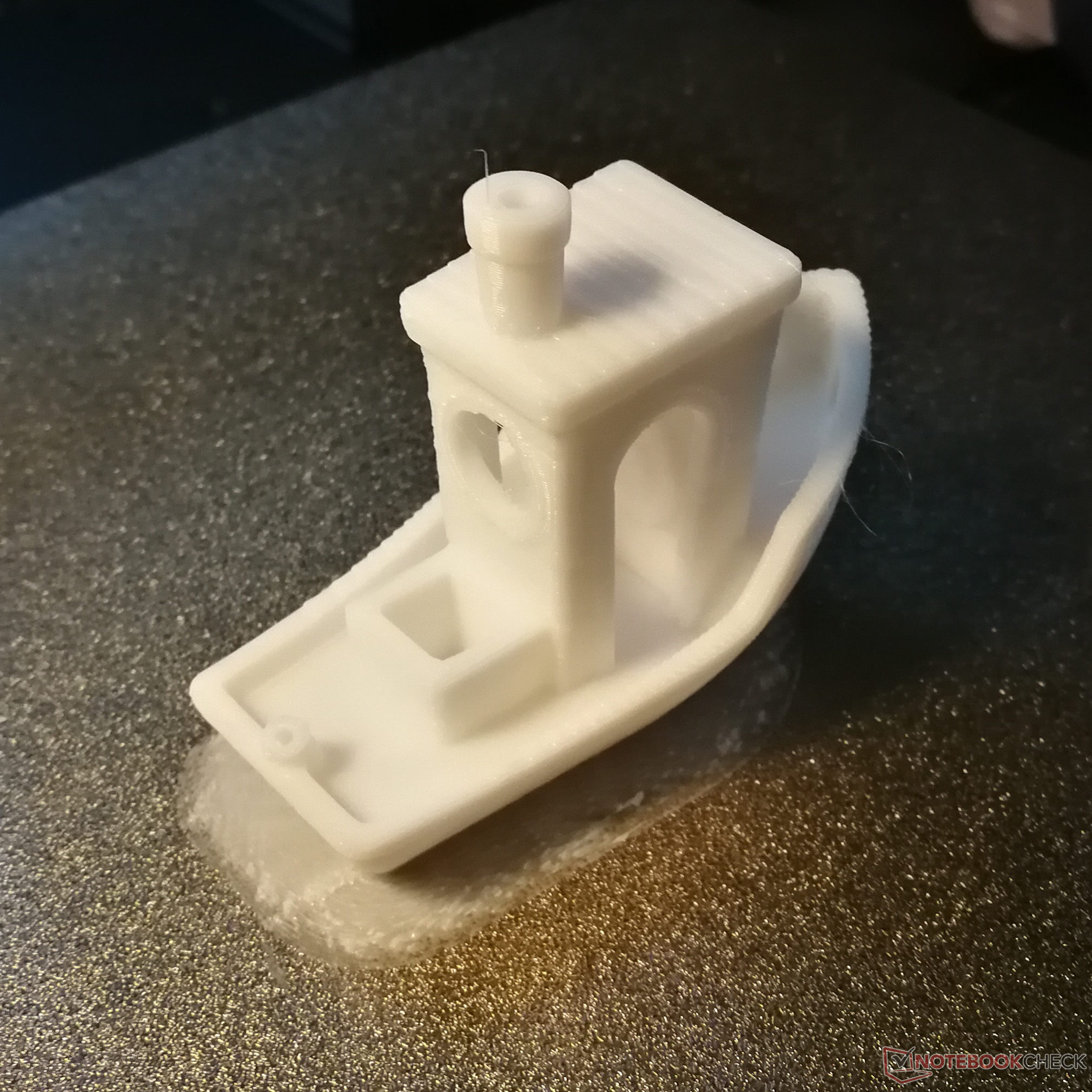

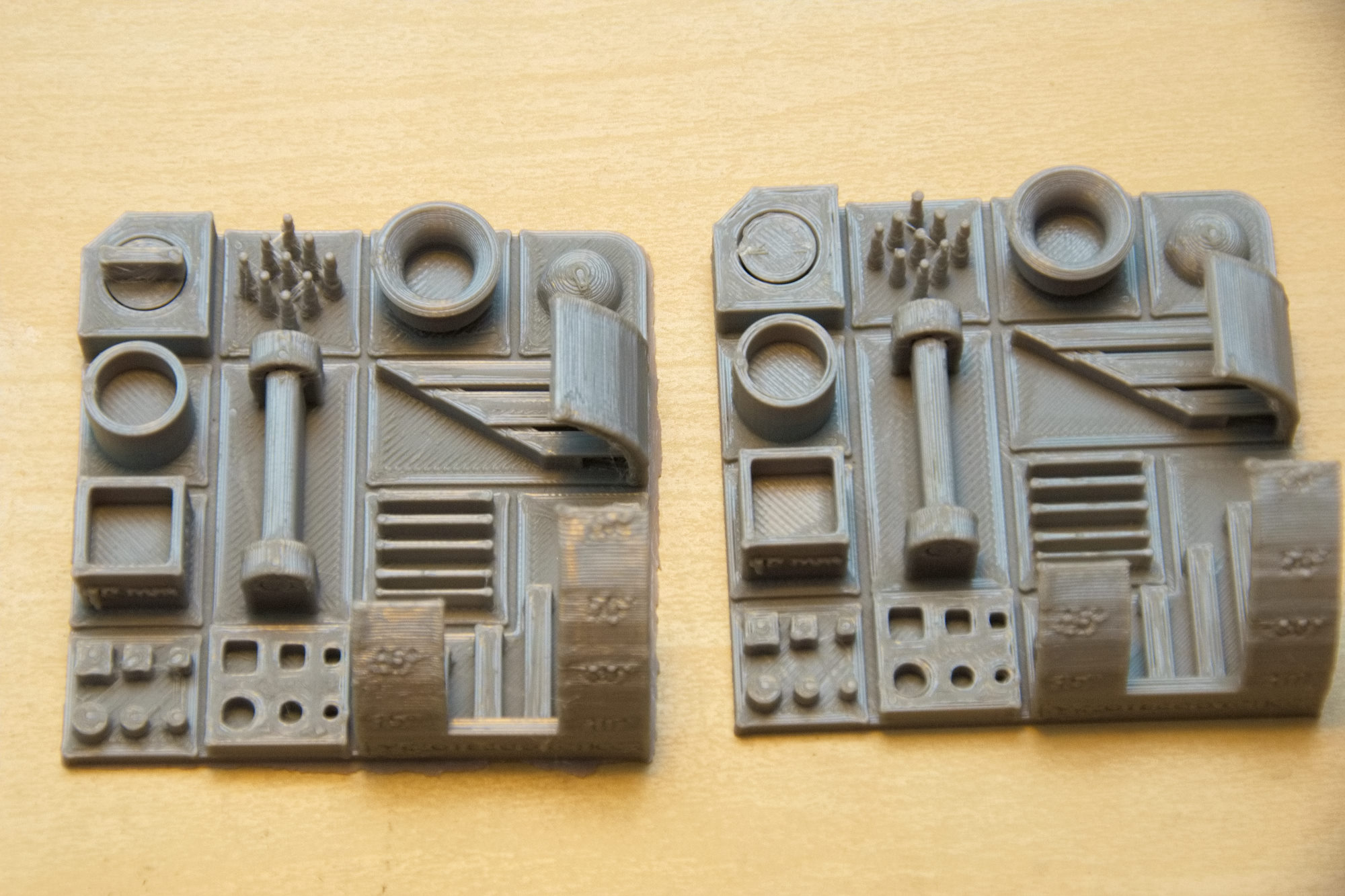

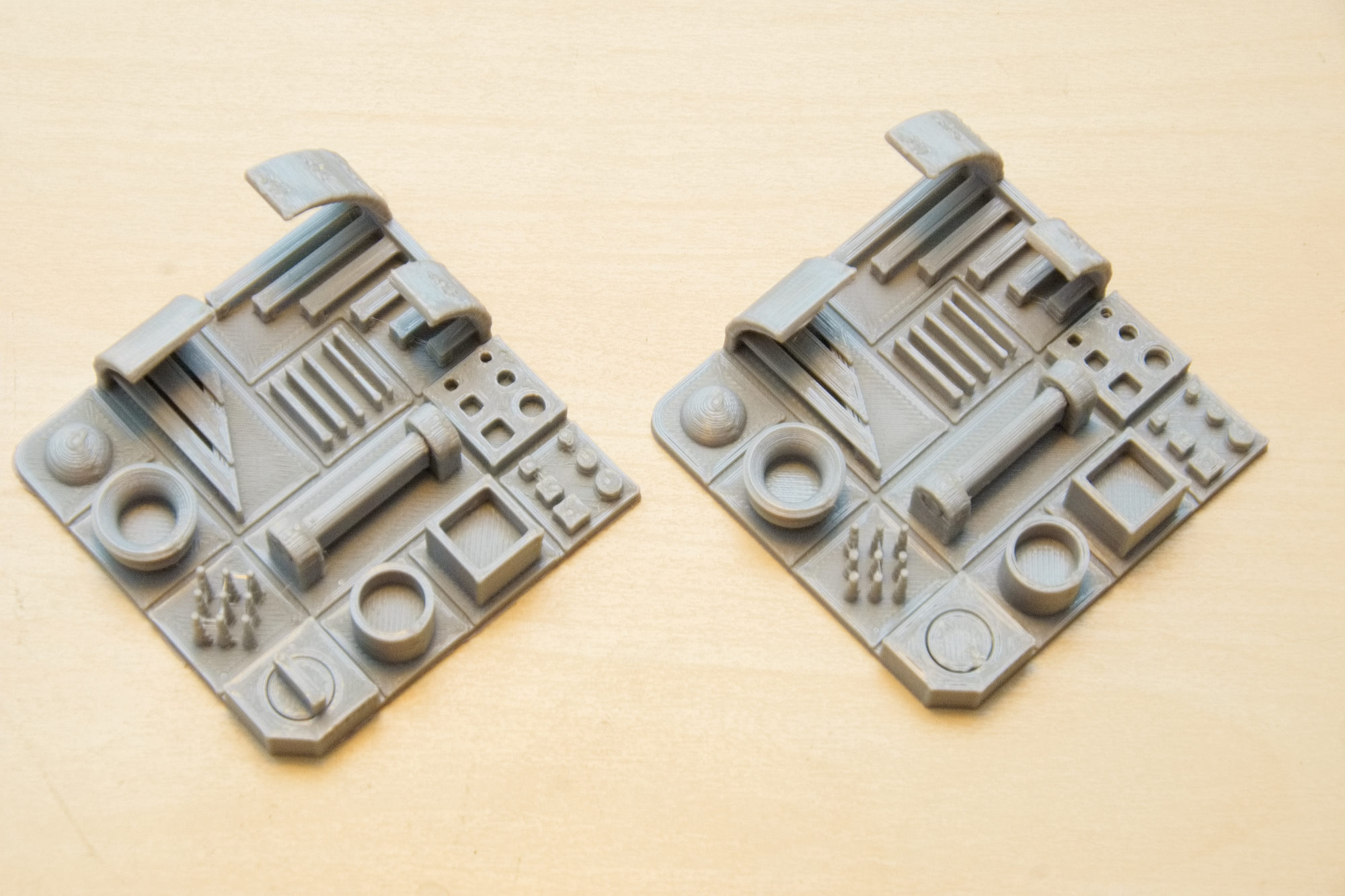

La Anycubic Kobra ofrece una buena calidad de impresión. Sin embargo, el perfil Cura incluido para la impresora 3D podría mejorarse en algunos puntos. Por ejemplo, los ajustes de retracción parecen necesitar mejoras. El resultado es un encordado pesado, manchas y piezas atascadas en la impresión. Ni la puerta ni el pomo se pueden mover. Los voladizos se generan bien hasta los 50°. Por encima de eso, la refrigeración del objeto de la impresora 3D es incapaz de enfriar el plástico extruido a tiempo.

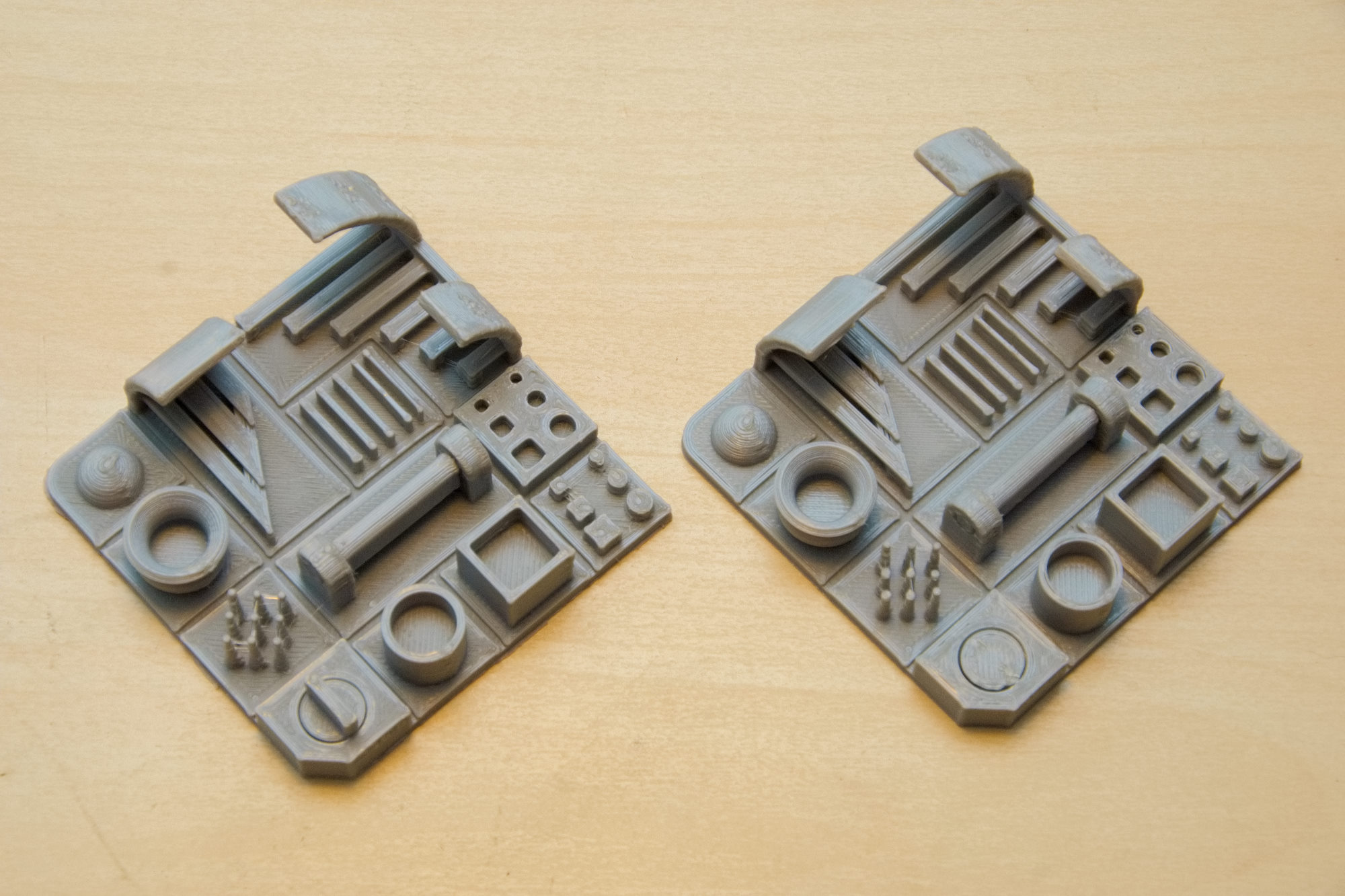

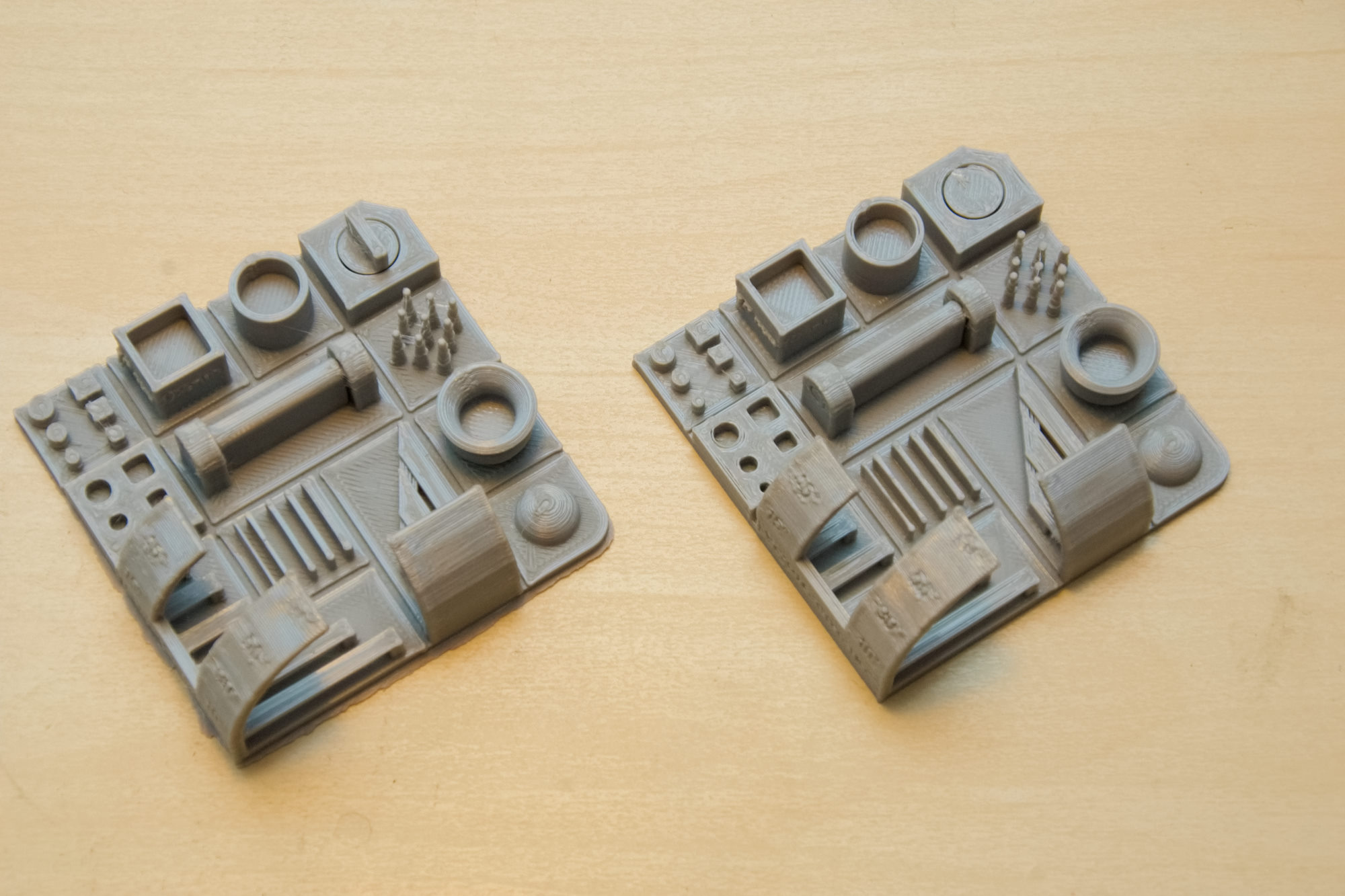

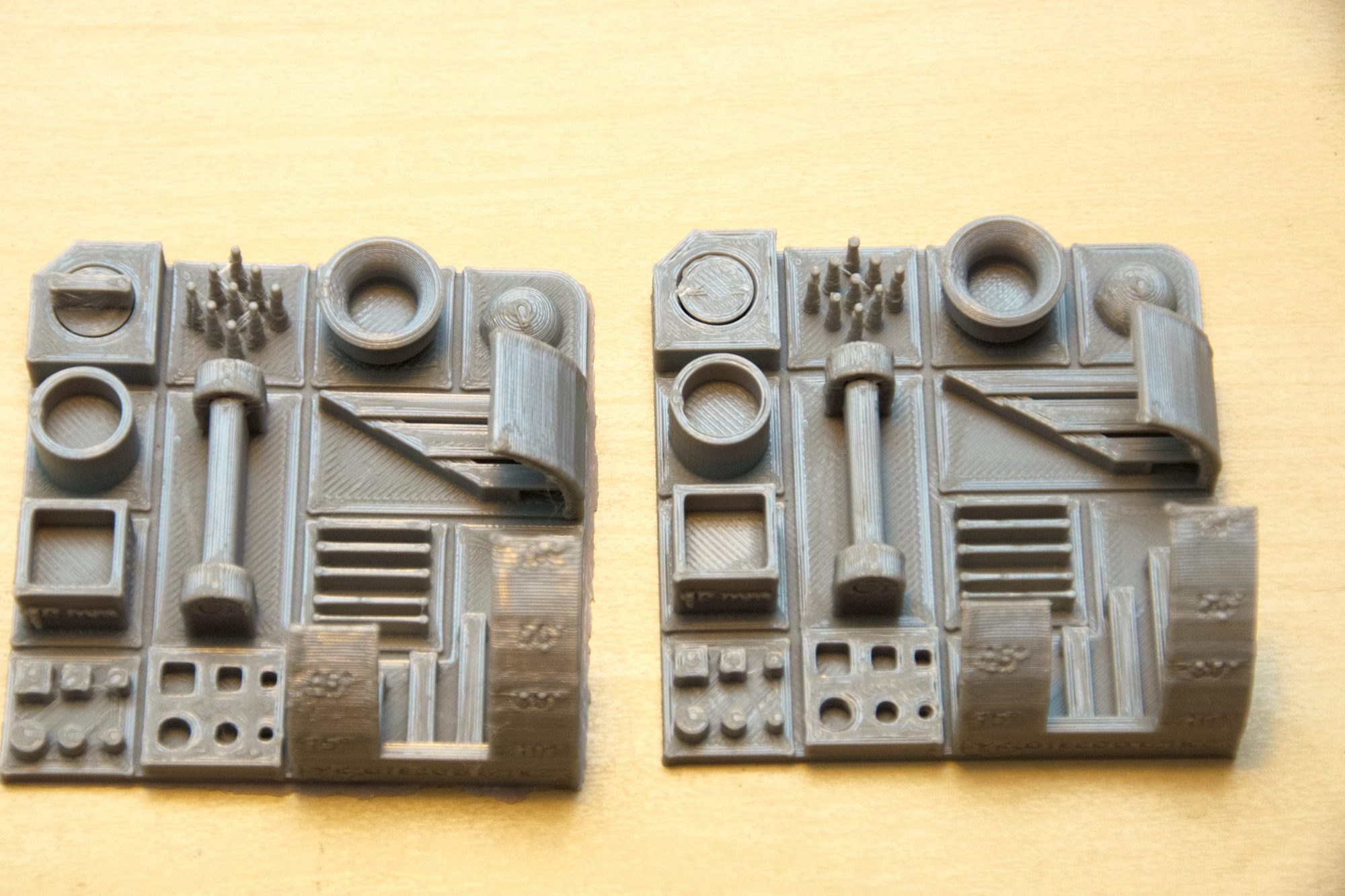

La precisión dimensional de la Cobra es bastante buena. No se detectan desviaciones de más de 0,4 mm. Es especialmente positivo que la precisión de extrusión de la impresora 3D sea bastante alta. Las capas de la superficie no presentan huecos, las paredes finas se crean sin tolerancia.

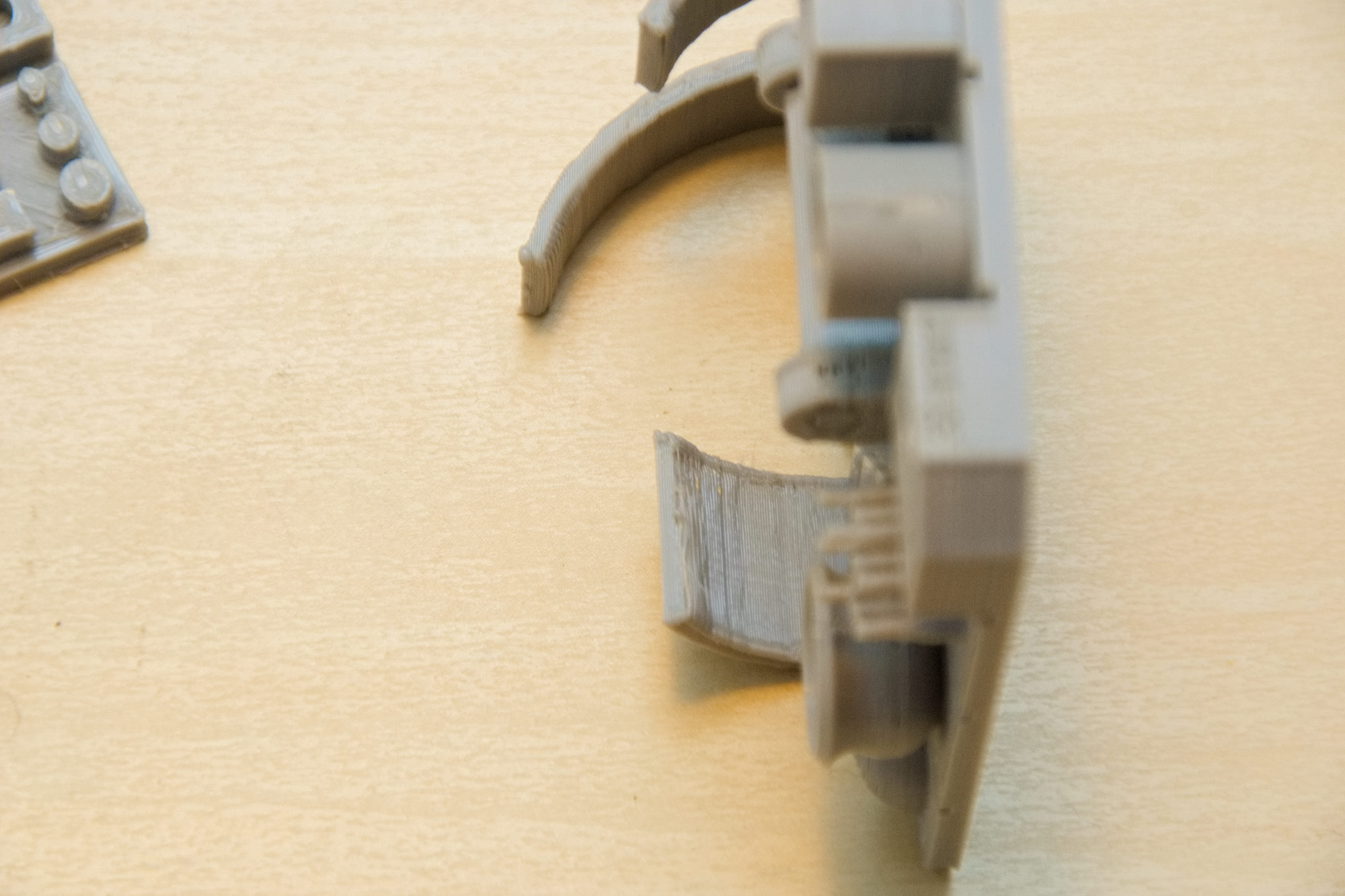

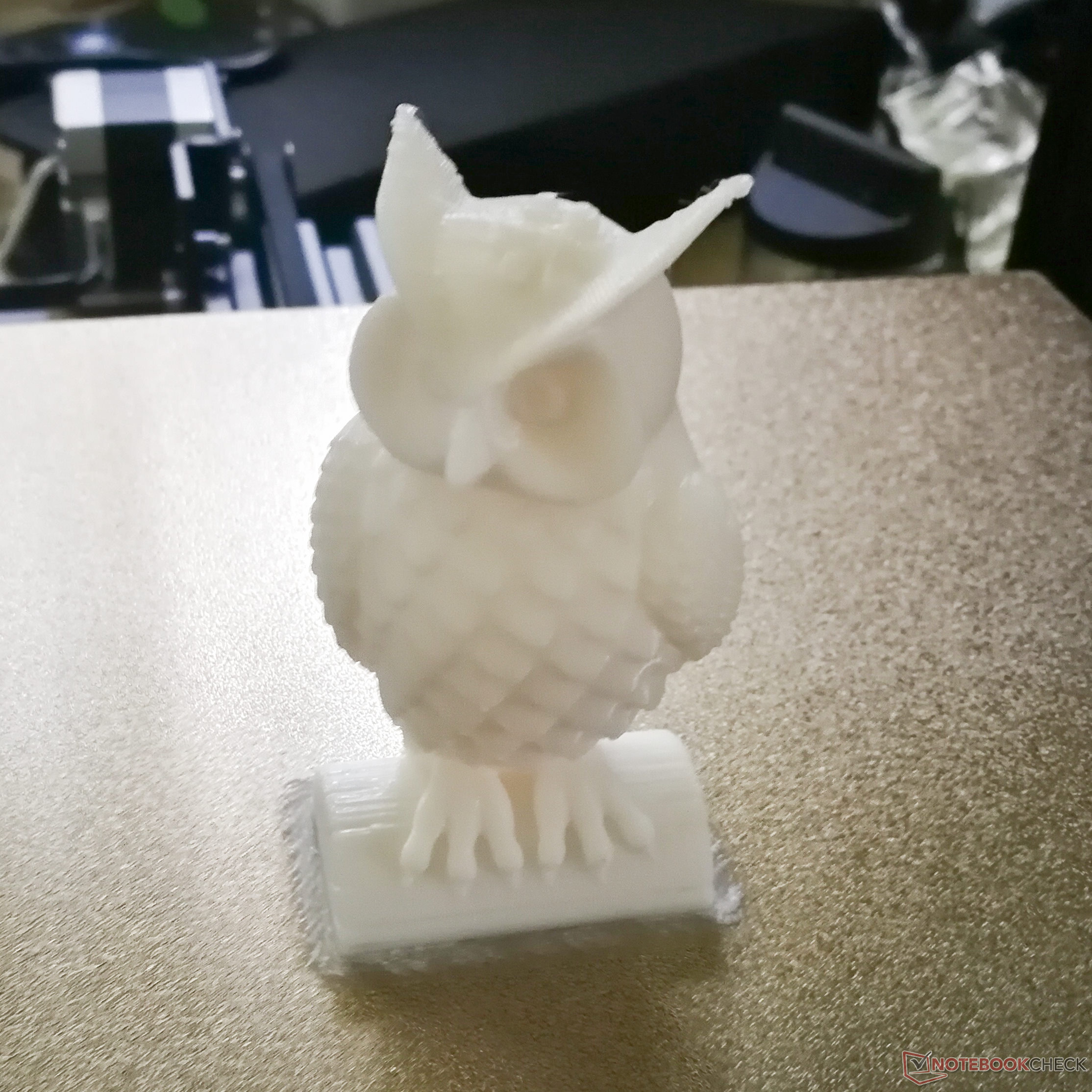

En la práctica, no hubo fallos en ninguna de las impresiones de prueba. La Cobra Anycubic reproduce muy bien las estructuras orgánicas. Los artefactos causados por las vibraciones son apenas visibles, si es que lo son. Sin embargo, los patrones de onda causados por el extrusor de accionamiento directo son algo más visibles. Mientras que las influencias de los dientes de la rueda motriz y del engranaje en las extrusoras Bowden son amortiguadas por el tubo flexible de PTFE, aquí son claramente evidentes. Esto da lugar a un patrón bastante marcado en las líneas rectas largas.
Seguridad - Funciona la protección térmica contra fugas
Las desconexiones de protección de temperatura de la Anycubic Kobra funcionan sin problemas. Tanto el hotend como el lecho de impresión calentado se desconectan si las temperaturas evolucionan de forma diferente a la que deberían. Esto permite que la impresora 3D detecte tanto los cables de los sensores en cortocircuito como los rotos, así como los sensores o elementos de calentamiento mal montados. Lo hemos comprobado manipulando las temperaturas de la cama de impresión y de la boquilla de filamento con aire caliente o con un paño frío, así como cortocircuitando los termistores del extremo caliente y de la cama calefactora o desconectándolos de la placa base.
Por otro lado, la tierra de protección, lamentablemente, no es rastreable en todos los componentes del Anycubac Kobra. Ni el eje x ni el hotend tienen la correspondiente conexión a tierra. Sin embargo, el riesgo de que haya tensiones de red en estos dos componentes es relativamente bajo.
Emisiones - La impresora 3D Anycubic puede ser silenciosa
La impresora 3D Anycubic Kobra puede trabajar en silencio. Cuando la velocidad de impresión se ajusta a menos de 60 mm/s, los distintos ventiladores ahogan el ruido del motor. Entonces, el volumen de la impresora ronda los 40 dB(A). A velocidades de impresión más altas, hemos medido hasta 50 dB(A) con el sonómetro Voltcraft SL-10 a un metro de distancia.
Como consecuencia de la construcción abierta, los olores del plástico fundido se extienden por la habitación. Al principio, notamos que la lámina magnética de la cama de impresión también tenía un fuerte olor en cuanto se calentaba. Sin embargo, el mal olor desapareció al cabo de un rato.
Consumo de energía: una gran potencia garantiza una breve fase de calentamiento

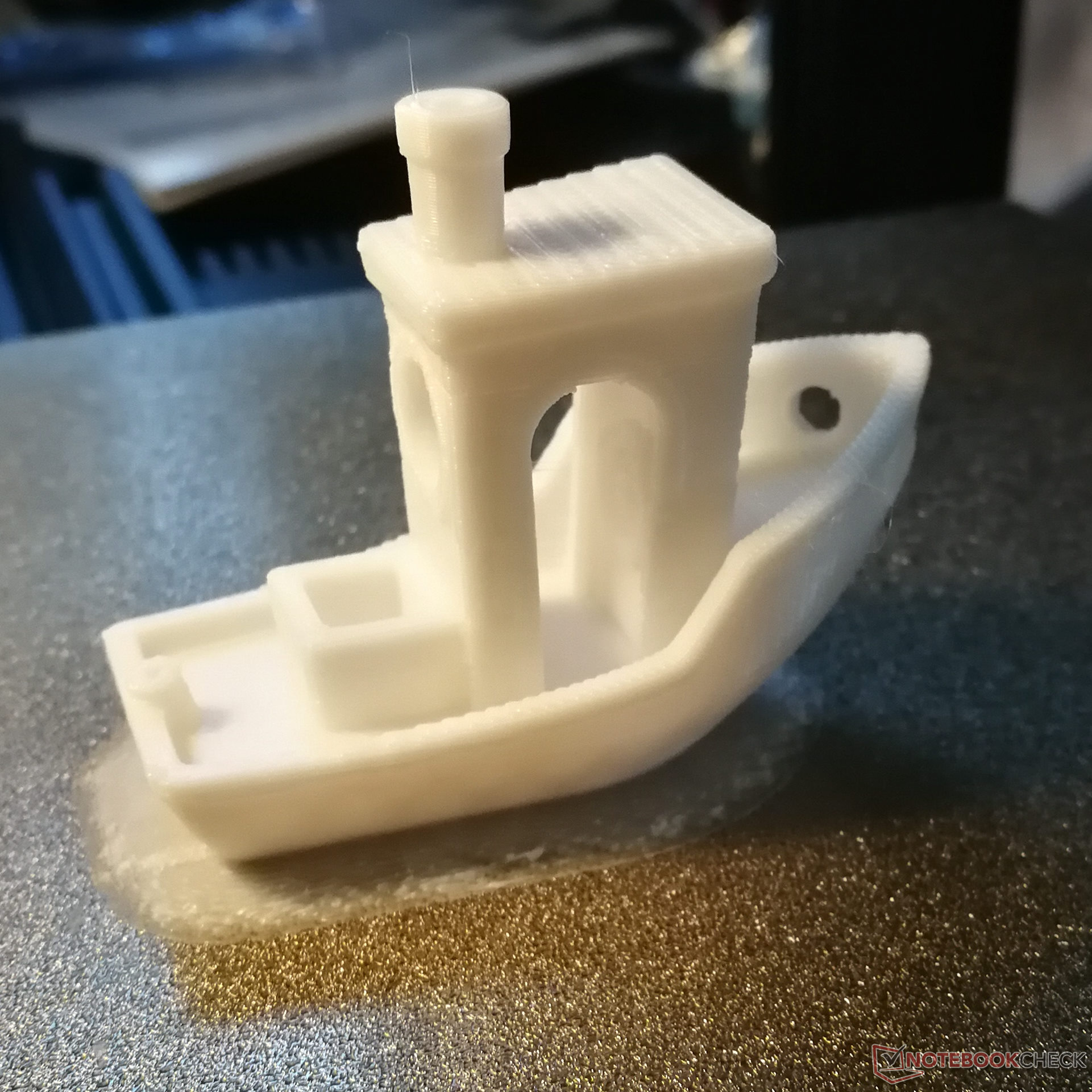

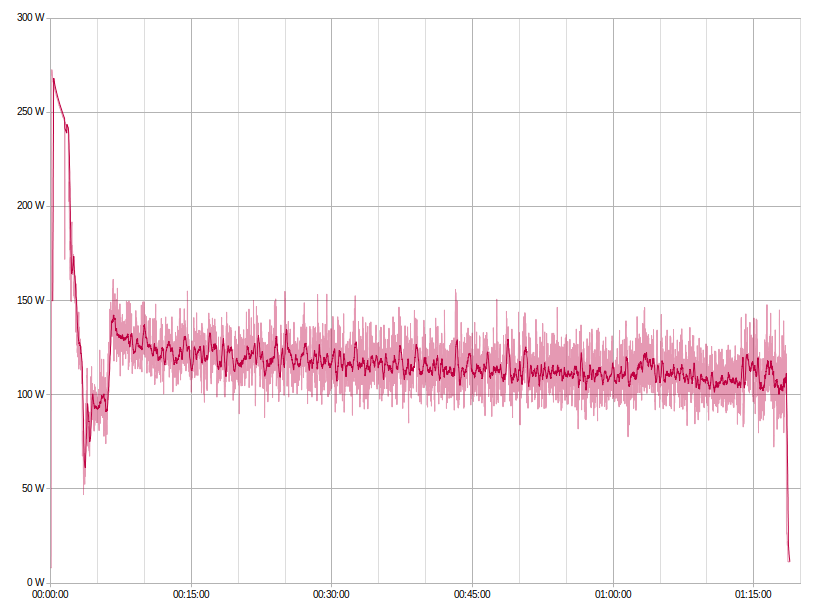

Medimos el consumo de energía durante la impresión de una 3DBenchy con una Voltcraft SEM6000. Durante sólo dos minutos de calentamiento de la cama de impresión, la impresora 3D requiere 272 vatios de pico. A medida que la temperatura aumenta, también lo hace la resistencia eléctrica de la placa de calentamiento, lo que significa que puede convertir menos energía. Durante la impresión, la Anycubic Kobra necesita una media de 118 vatios. Por lo tanto, el consumo de energía es significativamente mayor que los resultados obtenidos por la Artillería Genius y la Wizmaker P1 de aproximadamente el mismo tamaño.
La curva de consumo de energía muestra aquí los claros efectos del aumento de la altura del objeto y de la velocidad del ventilador de refrigeración en la demanda de energía. En cuanto el ventilador del cabezal de impresión está en marcha después de la primera capa, parte del calor se desprende de la cama de impresión, que tiene que recalentarse más. Un mejor aislamiento de la cama de impresión podría ser útil en este caso para reducir las necesidades de energía de la impresora 3D. Para ello se pueden utilizar, entre otras cosas, esteras aislantes autoadhesivas.
Veredicto - Una buena impresora 3D aunque tiene algunos defectos
Teniendo en cuenta la calidad de impresión, la Anycubic Kobra, bastante asequible, es convincente. Los perfiles Cura existentes ofrecen un comienzo fácil, pero aún necesitan algunas mejoras. Sólo los ligeros artefactos causados por el accionamiento directo podrían ser molestos.
Los verdaderos puntos de crítica para la impresora 3D se refieren a los hilos estañados en los terminales de los tornillos y a las numerosas piezas de plástico alrededor de la impresora. Aunque no hay ninguna desventaja notable en términos de estabilidad y rigidez debido al travesaño superior de plástico, sigue existiendo la cuestión de la durabilidad de las piezas de plástico. Sin embargo, la misma cuestión se plantea aún más con los cables de hilo estañado. Debido al flujo frío de la soldadura, la resistencia de contacto en las conexiones de ajuste a presión puede aumentar con el tiempo. Esto puede provocar daños en el dispositivo. Por lo tanto, la impresora 3D debe ser revisada a intervalos regulares. Se deben apretar todos los terminales de tornillo y comprobar que los cables no estén dañados.
El rendimiento de la Anycubic Kobra está en consonancia con su precio. La alta velocidad de impresión potencial hace que la impresora sea interesante también para los profesionales.
Lo que nos gusta especialmente es que la Anycubic Kobra se configura rápidamente. La cama de impresión se calibra automáticamente, y apenas hay que ajustar los perfiles Cura proporcionados, aparte de las retracciones. La impresora 3D funciona tras una breve configuración y también ofrece a los principiantes una rápida entrada en la impresión 3D.
Precios y disponibilidad
Anycubic ofrece el Anycubic Kobra en su tienda a partir de 279 EUR (281 USD) con envío desde un almacén europeo o estadounidense. Si te suscribes al boletín de noticias por correo electrónico de Anycubic, puedes ahorrar otros 20 EUR (20 USD) con el código POP20.
